5 B
ETRIEBSPARAMETER EINSTELLEN
5.1
Allgemeines Programmierschema

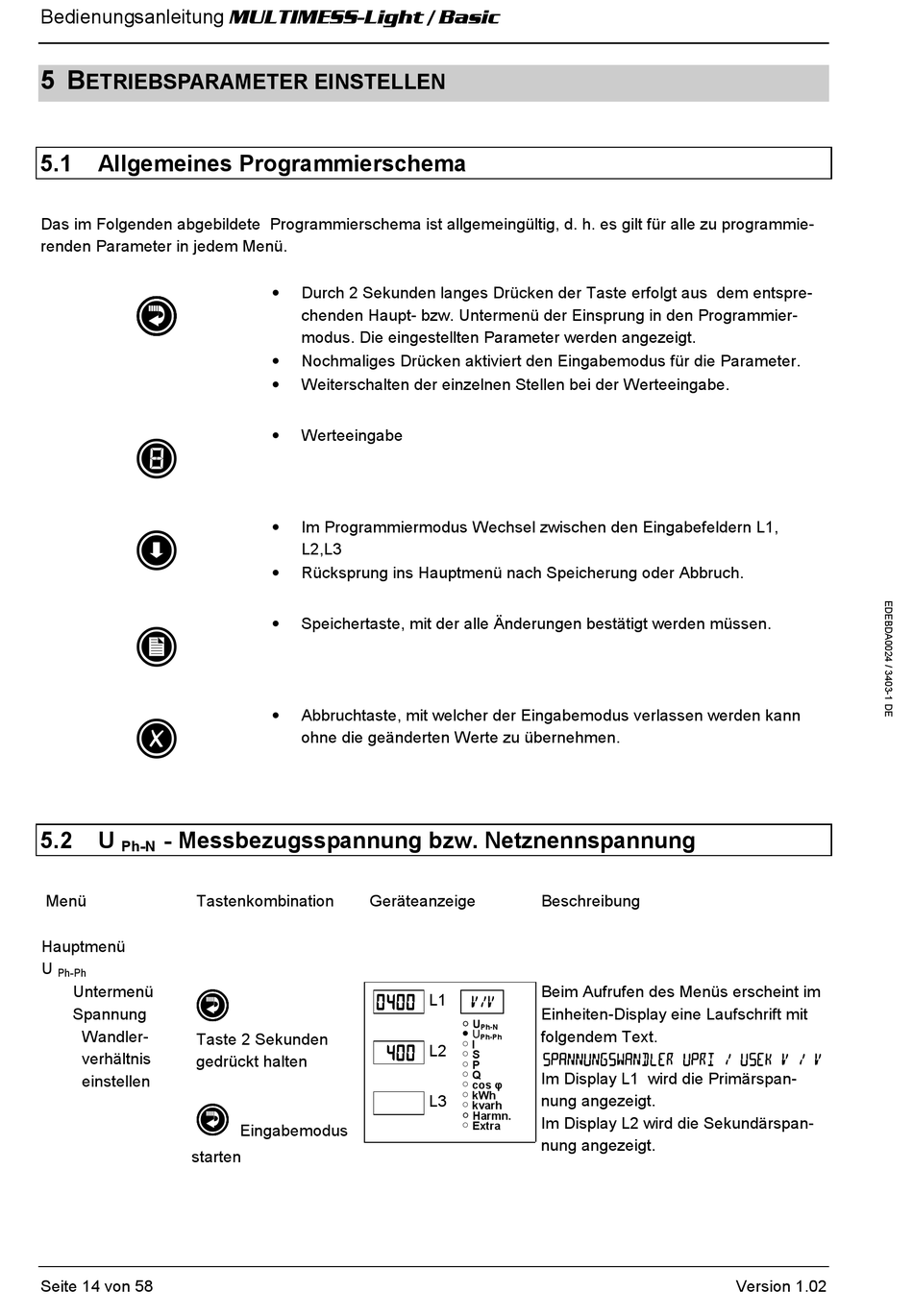

Das im Folgenden abgebildete Programmierschema ist allgemeingültig, d. h. es gilt für alle zu programmie-
renden Parameter in jedem Menü.
s
z
<
l
d
5.2
U
- Messbezugsspannung bzw. Netznennspannung
Ph-N
Menü
Tastenkombination
Hauptmenü
U
Ph-Ph
Untermenü
s
Spannung
Wandler-
Taste 2 Sekunden
verhältnis
gedrückt halten
einstellen
s
starten
Seite 14 von 58
•
Durch 2 Sekunden langes Drücken der Taste erfolgt aus dem entspre-
chenden Haupt- bzw. Untermenü der Einsprung in den Programmier-
modus. Die eingestellten Parameter werden angezeigt.
•
Nochmaliges Drücken aktiviert den Eingabemodus für die Parameter.
•
Weiterschalten der einzelnen Stellen bei der Werteeingabe.
•
Werteeingabe
•
Im Programmiermodus Wechsel zwischen den Eingabefeldern L1,
L2,L3
•
Rücksprung ins Hauptmenü nach Speicherung oder Abbruch.
•
Speichertaste, mit der alle Änderungen bestätigt werden müssen.
•
Abbruchtaste, mit welcher der Eingabemodus verlassen werden kann
ohne die geänderten Werte zu übernehmen.
Geräteanzeige
0400
400
Eingabemodus
Beschreibung
Beim Aufrufen des Menüs erscheint im
L1
V}V
Einheiten-Display eine Laufschrift mit
k U
Ph-N
K U
folgendem Text.
Ph-Ph
k I
L2
k S
SPANNUNGSWANDLER UPRI } USEK V } V
k P
k Q
Im Display L1 wird die Primärspan-
k cos φ
k kWh
L3
nung angezeigt.
k kvarh
k Harmn.
Im Display L2 wird die Sekundärspan-
k Extra
nung angezeigt.
Version 1.02
