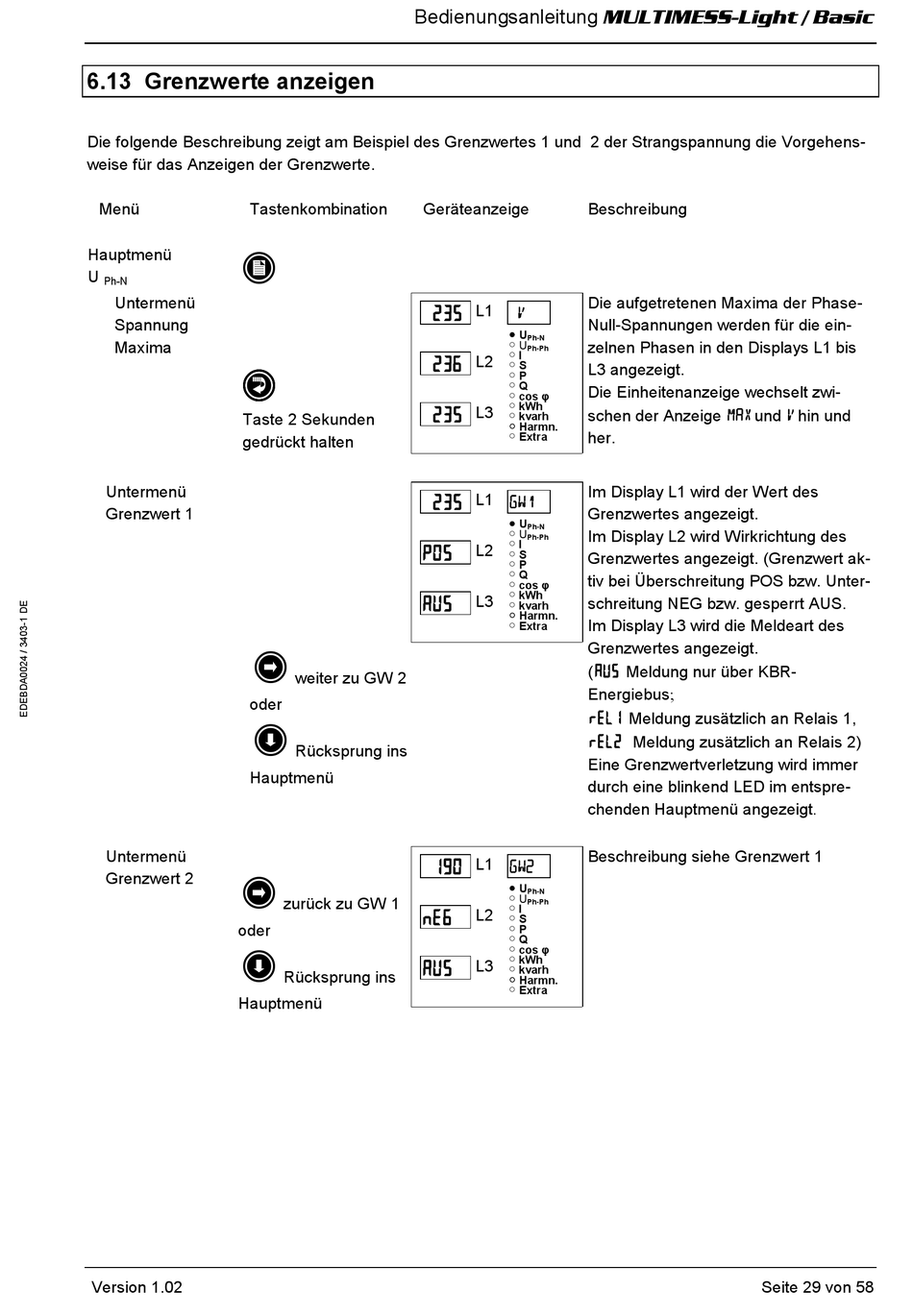

6.13 Grenzwerte anzeigen
Die folgende Beschreibung zeigt am Beispiel des Grenzwertes 1 und 2 der Strangspannung die Vorgehens-
weise für das Anzeigen der Grenzwerte.
Menü
Tastenkombination
Hauptmenü
l
U
Ph-N
Untermenü
Spannung
Maxima
s
Taste 2 Sekunden
gedrückt halten
Untermenü
Grenzwert 1
>
oder
<
Hauptmenü
Untermenü
Grenzwert 2
>
oder
<
Hauptmenü
Version 1.02
Bedienungsanleitung MULTIMESS-Light / Basic
Geräteanzeige
235
236
235
235
POs
AUs
weiter zu GW 2
Rücksprung ins
190
zurück zu GW 1
ne6
AUs
Rücksprung ins
Beschreibung
Die aufgetretenen Maxima der Phase-
L1
V
Null-Spannungen werden für die ein-
K U
Ph-N
k U
zelnen Phasen in den Displays L1 bis
Ph-Ph
k I
L2
k S
L3 angezeigt.
k P
k Q
Die Einheitenanzeige wechselt zwi-
k cos φ
k kWh
L3
schen der Anzeige MAX und V hin und
k kvarh
k Harmn.
her.
k Extra
Im Display L1 wird der Wert des
L1 GW1
Grenzwertes angezeigt.
K U
Ph-N
Im Display L2 wird Wirkrichtung des
k U
Ph-Ph
k I
L2
k S
Grenzwertes angezeigt. (Grenzwert ak-
k P
k Q
tiv bei Überschreitung POS bzw. Unter-
k cos φ
k kWh
L3
schreitung NEG bzw. gesperrt AUS.
k kvarh
k Harmn.
Im Display L3 wird die Meldeart des
k Extra
Grenzwertes angezeigt.
(AUs Meldung nur über KBR-
Energiebus;
ReL1 Meldung zusätzlich an Relais 1,
ReL2 Meldung zusätzlich an Relais 2)
Eine Grenzwertverletzung wird immer
durch eine blinkend LED im entspre-
chenden Hauptmenü angezeigt.
Beschreibung siehe Grenzwert 1
L1 GW2
K U
Ph-N
k U
Ph-Ph
k I
L2
k S
k P
k Q
k cos φ
k kWh
L3
k kvarh
k Harmn.
k Extra
Seite 29 von 58
