INFICON

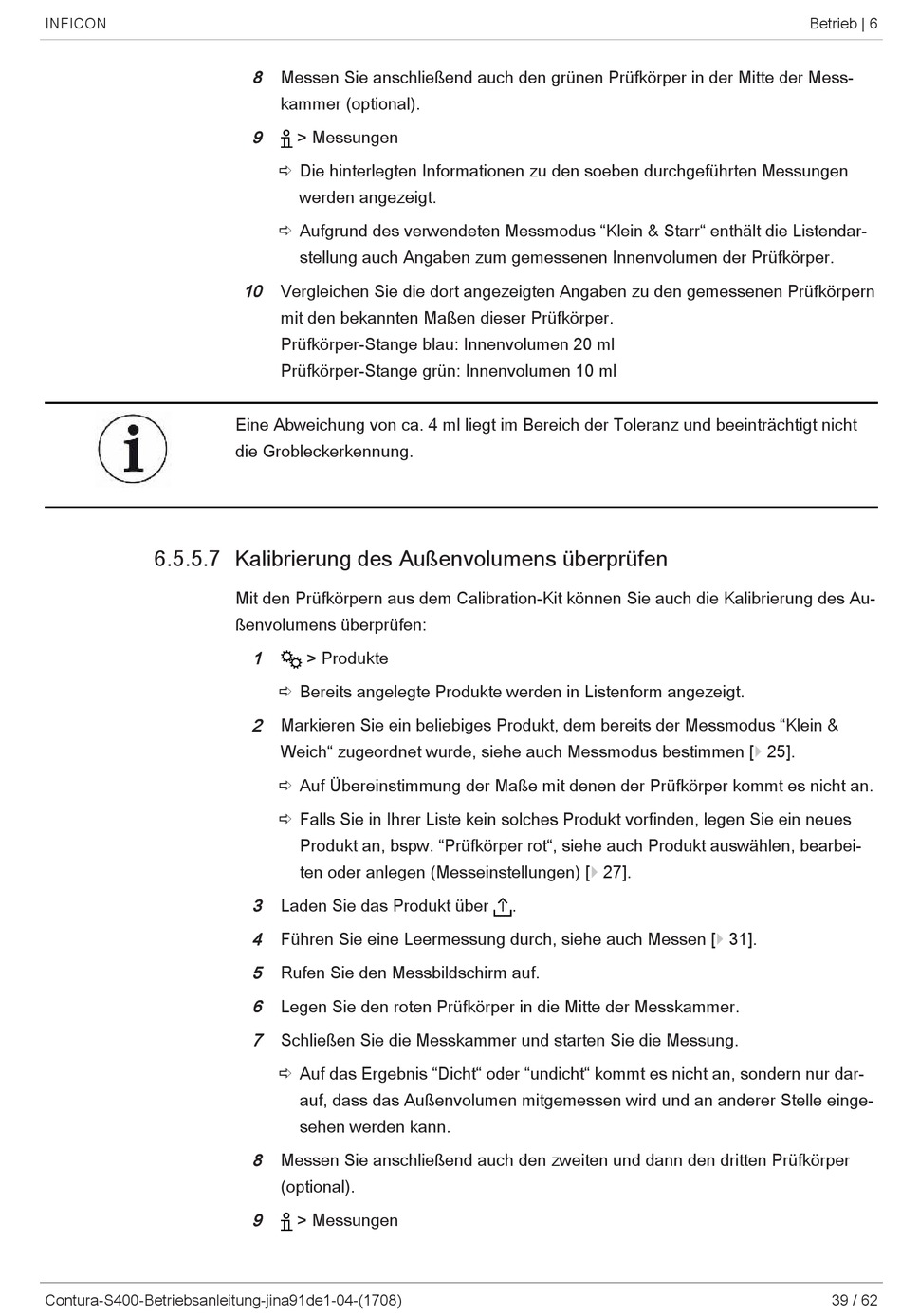

6.5.5.7 Kalibrierung des Außenvolumens überprüfen
Contura-S400-Betriebsanleitung-jina91de1-04-(1708)
8
Messen Sie anschließend auch den grünen Prüfkörper in der Mitte der Mess-
kammer (optional).
9
> Messungen
ð Die hinterlegten Informationen zu den soeben durchgeführten Messungen
werden angezeigt.
ð Aufgrund des verwendeten Messmodus "Klein & Starr" enthält die Listendar-
stellung auch Angaben zum gemessenen Innenvolumen der Prüfkörper.
10
Vergleichen Sie die dort angezeigten Angaben zu den gemessenen Prüfkörpern
mit den bekannten Maßen dieser Prüfkörper.
Prüfkörper-Stange blau: Innenvolumen 20 ml
Prüfkörper-Stange grün: Innenvolumen 10 ml
Eine Abweichung von ca. 4 ml liegt im Bereich der Toleranz und beeinträchtigt nicht
die Grobleckerkennung.
Mit den Prüfkörpern aus dem Calibration-Kit können Sie auch die Kalibrierung des Au-
ßenvolumens überprüfen:
1
> Produkte
ð Bereits angelegte Produkte werden in Listenform angezeigt.
2
Markieren Sie ein beliebiges Produkt, dem bereits der Messmodus "Klein &
Weich" zugeordnet wurde, siehe auch Messmodus bestimmen [} 25].
ð Auf Übereinstimmung der Maße mit denen der Prüfkörper kommt es nicht an.
ð Falls Sie in Ihrer Liste kein solches Produkt vorfinden, legen Sie ein neues
Produkt an, bspw. "Prüfkörper rot", siehe auch Produkt auswählen, bearbei-
ten oder anlegen (Messeinstellungen) [} 27].
3
Laden Sie das Produkt über
4
Führen Sie eine Leermessung durch, siehe auch Messen [} 31].
5
Rufen Sie den Messbildschirm auf.
6
Legen Sie den roten Prüfkörper in die Mitte der Messkammer.
7
Schließen Sie die Messkammer und starten Sie die Messung.
ð Auf das Ergebnis "Dicht" oder "undicht" kommt es nicht an, sondern nur dar-
auf, dass das Außenvolumen mitgemessen wird und an anderer Stelle einge-
sehen werden kann.
8
Messen Sie anschließend auch den zweiten und dann den dritten Prüfkörper
(optional).
9
> Messungen
.
Betrieb | 6
39 / 62
