Einlegen und Austauschen des Sensors

Ein neues TEK-Mate-Gerät wird mit einem separat verpackten Sensor ausgeliefert.
Vor Inbetriebnahme des Geräts muss der Sensor installiert werden. Dieser spezielle
Sensor hat eine Standzeit von etwa 100 Betriebsstunden, bevor er erneuert werden muss.
1. Nehmen Sie die Gummisensorabdeckung ab, indem Sie sie am äußeren Rand anheben.
2. Wenn Sie einen verschlissenen Sensor austauschen, entfernen Sie den kaputten Sensor,
indem Sie ihn gerade aus der Halterung herausziehen. Entsorgen Sie ihn anschließend.
AC HTUN G
WENN SIE DEN SENSOR AUSTAUSCHEN, KANN DER VERSCHLISSENE
SENSOR HEISS SEIN.
3. Nehmen Sie den neuen Sensor aus seiner Verpackung heraus und richten Sie die drei Leiter
des Sensors (die kleinen, aus dem Unterteil des Sensors kommenden Drähte) sorgfältig
auf die drei Steckbuchsen in der Sondenfassung aus. Stecken Sie die Leiter in die
Steckbuchsen, indem Sie sie vorsichtig gerade nach unten drücken, bis die Leiter des
Sensors die unteren Enden der Steckbuchsen berühren. Achten Sie darauf, die Sensorleiter
nicht zu verbiegen. Siehe
4. Bringen Sie die Gummisensorabdeckung wieder an, indem Sie sie fest an den Kanten
nach unten drücken. Achten Sie darauf, daß die Kanten der Abdeckung flach auf der
Oberfläche des Detektors aufliegen.

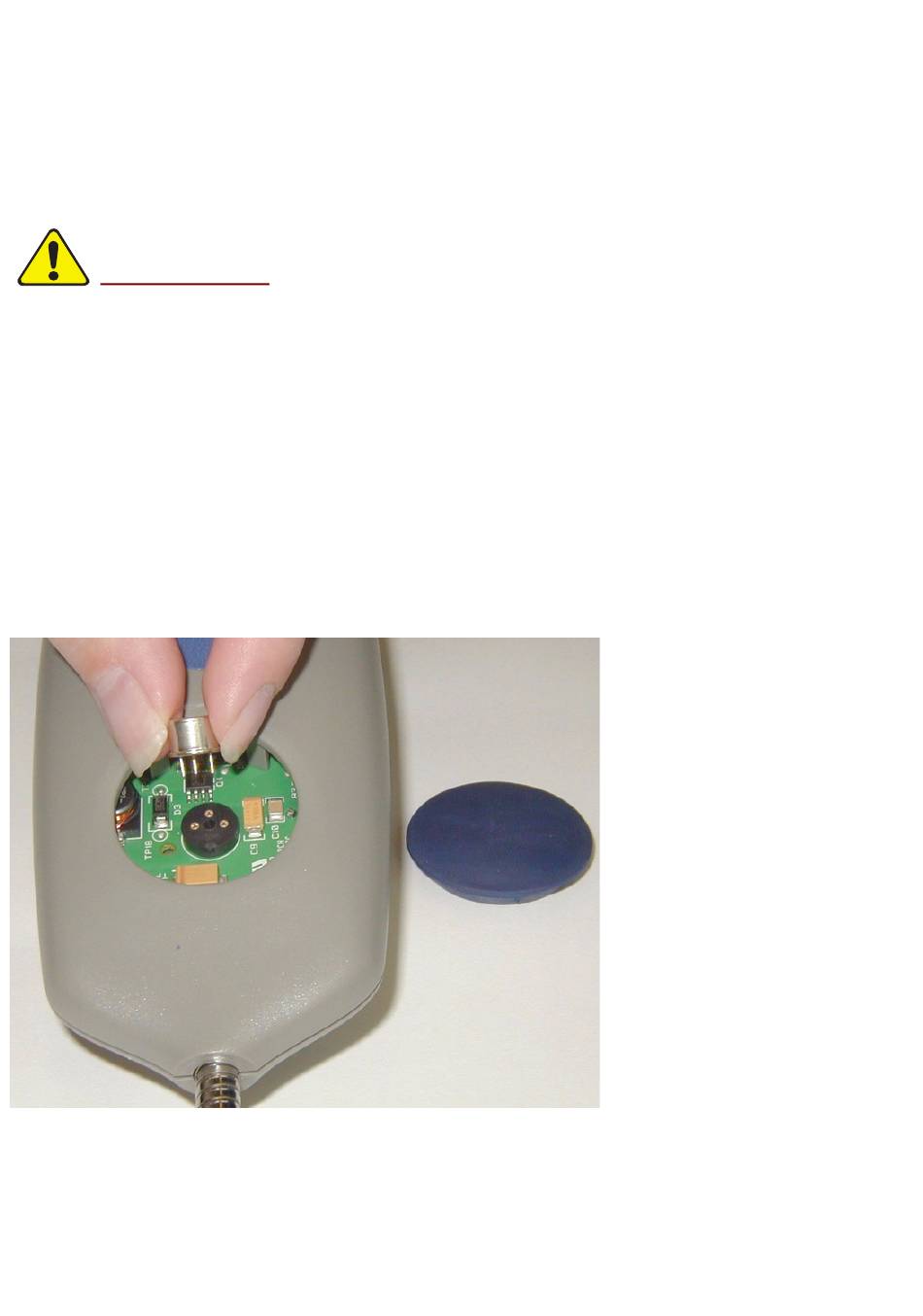

Abbildung 2. Einlegen des Sensors
Abbildung 2.
