Intervall
Wo?
Halbjährlich
bei Bedarf
bei Bedarf
bei Bedarf
INFORMATION!
Die Spindellagerung ist dauergeschmiert. Es ist keine erneute Abschmierung erforderlich
Version 1.0.5 vom 2015-10-28
Was?
Wie?
Klemmen Sie den Fräskopf fest.
Entfernen Sie den Wartungsdeckel an der Säule.
Schmieren Sie die Zahnräder ab.
Abschmieren
Ein vergrößertes Spiel in den Spindeln des Kreuztisches kann
durch Nachstellen der Spindelmuttern verringert werden. Die
Spindelmuttern
Gewindeflanken der Spindelmutter durch eine Nachstell-
schraube verringert werden. Durch die Nachstellung muß eine
leichtgängige Bewegung über den gesamten Verfahrweg wei-
Nachstellen
terhin gegeben sein, andernfalls erhöht sich der Verschleiß
durch Reibung zwischen Spindelmutter / Spindel erheblich.
Die Nachstellschraube der Spindelmutter der Y-Achse ist von
der Rückseite, die Nachstellschraube der Spindelmutter der X-
Achse von der rechten oder linken Seite des Frästisches zu
erreichen.
Nachstellschraube Keilleiste
Nachstellschraube Keilleiste
Nachstellen
X- und Y
Achse
Drehen Sie die Nachstellschraube der jeweiligen
Keilleisten im Uhrzeigersinn. Die Keilleiste wird weiter
eingeschoben und verringert dadurch das Spiel in der Füh-
rungsbahn.
Kontrollieren Sie Ihre Einstellung. Die jeweilige Führungs-
bahn muss durch die Nachstellung noch leicht beweglich
sein, jedoch eine stabile Führung ergeben.
Gehen Sie wie unter "Nachstellen X- und Y Achse"
Nachstellen
beschrieben vor.
Z Achse
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
werden
nachgestellt,
Kreuztisch
X Achse rechts
Y Achse vorne

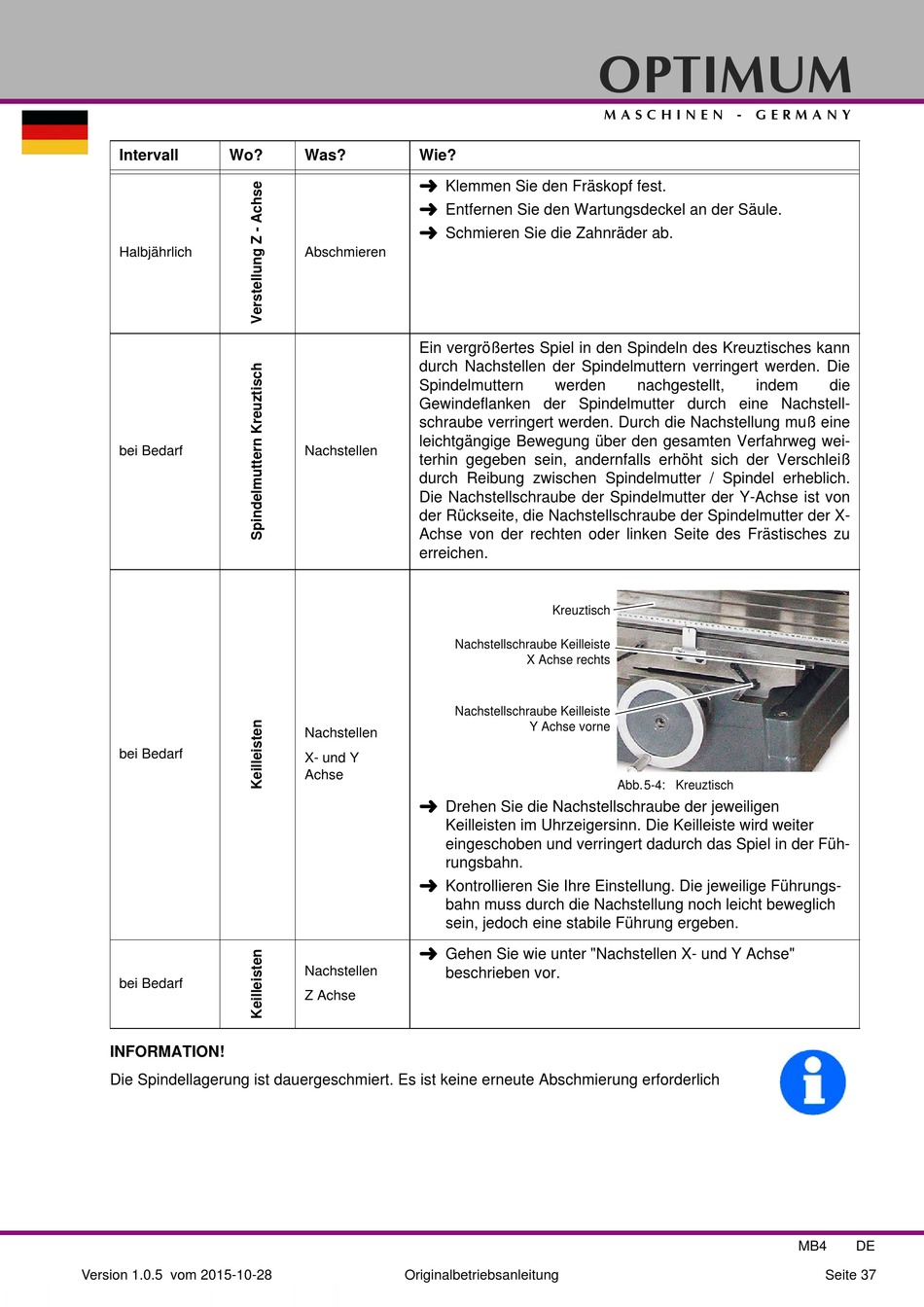

Abb.5-4: Kreuztisch
