4.12
Gewinde schneiden
19
16
17

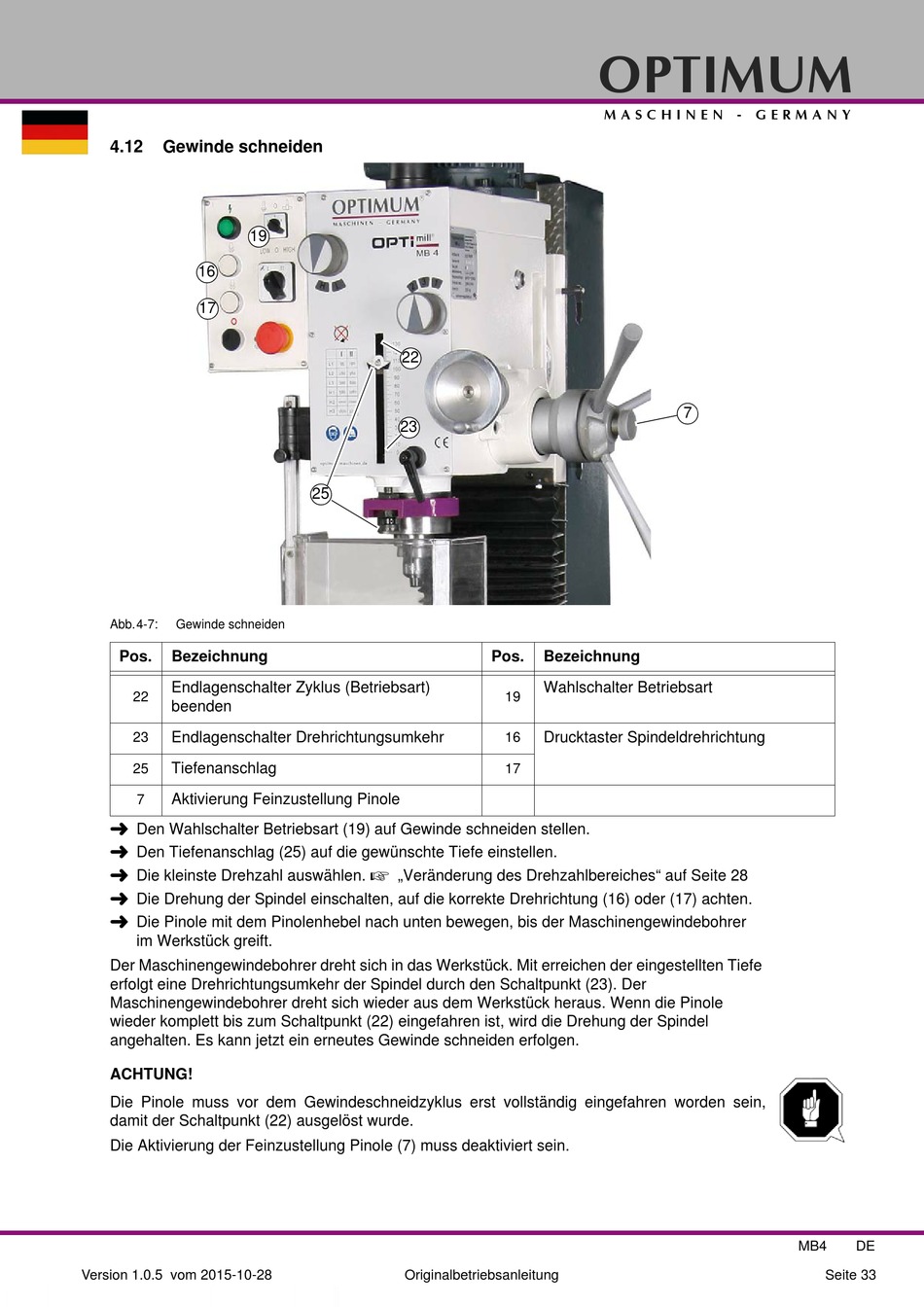

Abb.4-7:
Gewinde schneiden
Pos.
Bezeichnung
Endlagenschalter Zyklus (Betriebsart)
22
beenden
Endlagenschalter Drehrichtungsumkehr
23
Tiefenanschlag
25
Aktivierung Feinzustellung Pinole
7
Den Wahlschalter Betriebsart (19) auf Gewinde schneiden stellen.
Den Tiefenanschlag (25) auf die gewünschte Tiefe einstellen.
Die kleinste Drehzahl auswählen.
Die Drehung der Spindel einschalten, auf die korrekte Drehrichtung (16) oder (17) achten.
Die Pinole mit dem Pinolenhebel nach unten bewegen, bis der Maschinengewindebohrer
im Werkstück greift.
Der Maschinengewindebohrer dreht sich in das Werkstück. Mit erreichen der eingestellten Tiefe
erfolgt eine Drehrichtungsumkehr der Spindel durch den Schaltpunkt (23). Der
Maschinengewindebohrer dreht sich wieder aus dem Werkstück heraus. Wenn die Pinole
wieder komplett bis zum Schaltpunkt (22) eingefahren ist, wird die Drehung der Spindel
angehalten. Es kann jetzt ein erneutes Gewinde schneiden erfolgen.
ACHTUNG!
Die Pinole muss vor dem Gewindeschneidzyklus erst vollständig eingefahren worden sein,
damit der Schaltpunkt (22) ausgelöst wurde.
Die Aktivierung der Feinzustellung Pinole (7) muss deaktiviert sein.
Version 1.0.5 vom 2015-10-28
22
23
25
„Veränderung des Drehzahlbereiches" auf Seite 28
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
Pos.
Bezeichnung
Wahlschalter Betriebsart
19
Drucktaster Spindeldrehrichtung
16
17
7
MB4
DE
Seite 33
