Einzelne Einstellungen
3.14 Spiel zwischen Zahnstange und Zahnrad prüfen
Das Spiel zwischen Zahnstange und Zahnrad muss auf beiden Seiten der
Maschine geprüft werden. Da der Aufbau auf beiden Seiten ähnlich ist,
wird hier die Prüfung nur für eine Seite exemplarisch beschrieben.

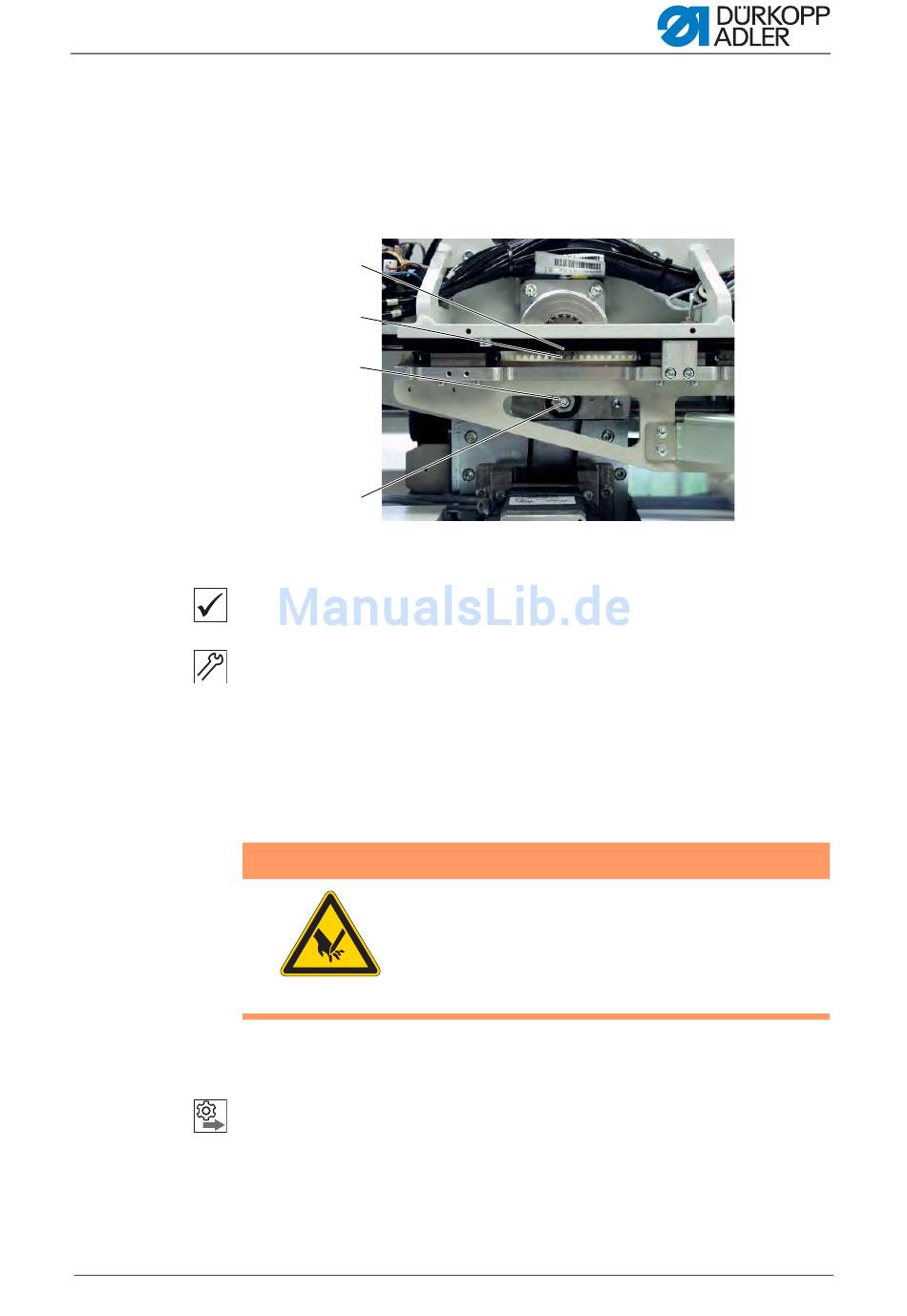

Abb. 54: Spiel prüfen
(1) - Zahnrad
(2) - Zahnstange
Richtige Einstellung
Zwischen Zahnrad (1) und Zahnstange (2) ist kein Spiel vorhanden.
Einstellschritte
1. Schraube (4) lösen.
2. Mutter (3) so verdrehen, dass kein Spiel vorhanden ist.
3. Schraube (4) festschrauben.

3.15 Formsatz einstellen

Der Formsatz muss so eingestellt sein, dass beim Transportieren und Nä-
hen das Nähgut mit gleichmäßigem Auflagedruck gehalten wird.
Reihenfolge
1. Neigung und Anpressdruck Transferplatte einstellen.
2. Höhe Transferplatte einstellen.
3. Neigung und Anpressdruck Innenschieber einstellen.
4. Neigung Außenrahmen einstellen.
Serviceanleitung 906 - 01.0 - 03/2016
①
②
③
④
WARNUNG
Verletzungsgefahr durch spitze und sich
bewegende Teile!
Einstich oder Quetschen möglich.
Maschine ausschalten, bevor Sie Arbeiten am
Formsatz vornehmen.
(3) - Mutter
(4) - Schraube
