Einzelne Einstellungen

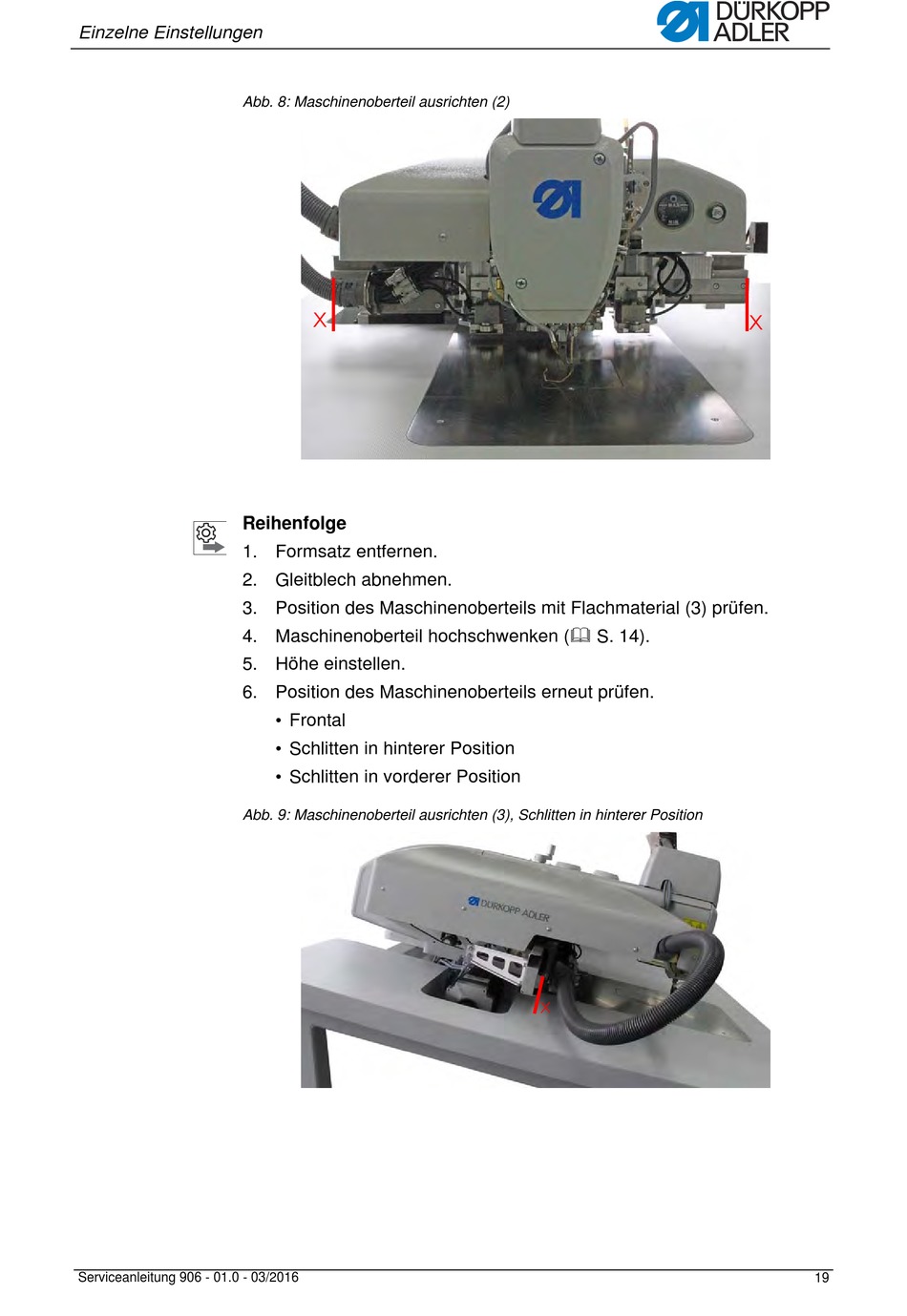

Abb. 8: Maschinenoberteil ausrichten (2)
Reihenfolge
1. Formsatz entfernen.
2. Gleitblech abnehmen.
3. Position des Maschinenoberteils mit Flachmaterial (3) prüfen.
4. Maschinenoberteil hochschwenken ( S. 14).
5. Höhe einstellen.
6. Position des Maschinenoberteils erneut prüfen.
Abb. 9: Maschinenoberteil ausrichten (3), Schlitten in hinterer Position
Serviceanleitung 906 - 01.0 - 03/2016
X
• Frontal
• Schlitten in hinterer Position
• Schlitten in vorderer Position
X
X
