Linke Anschlagschraube Einstellen - Dürkopp Adler 906 Serviceanleitung

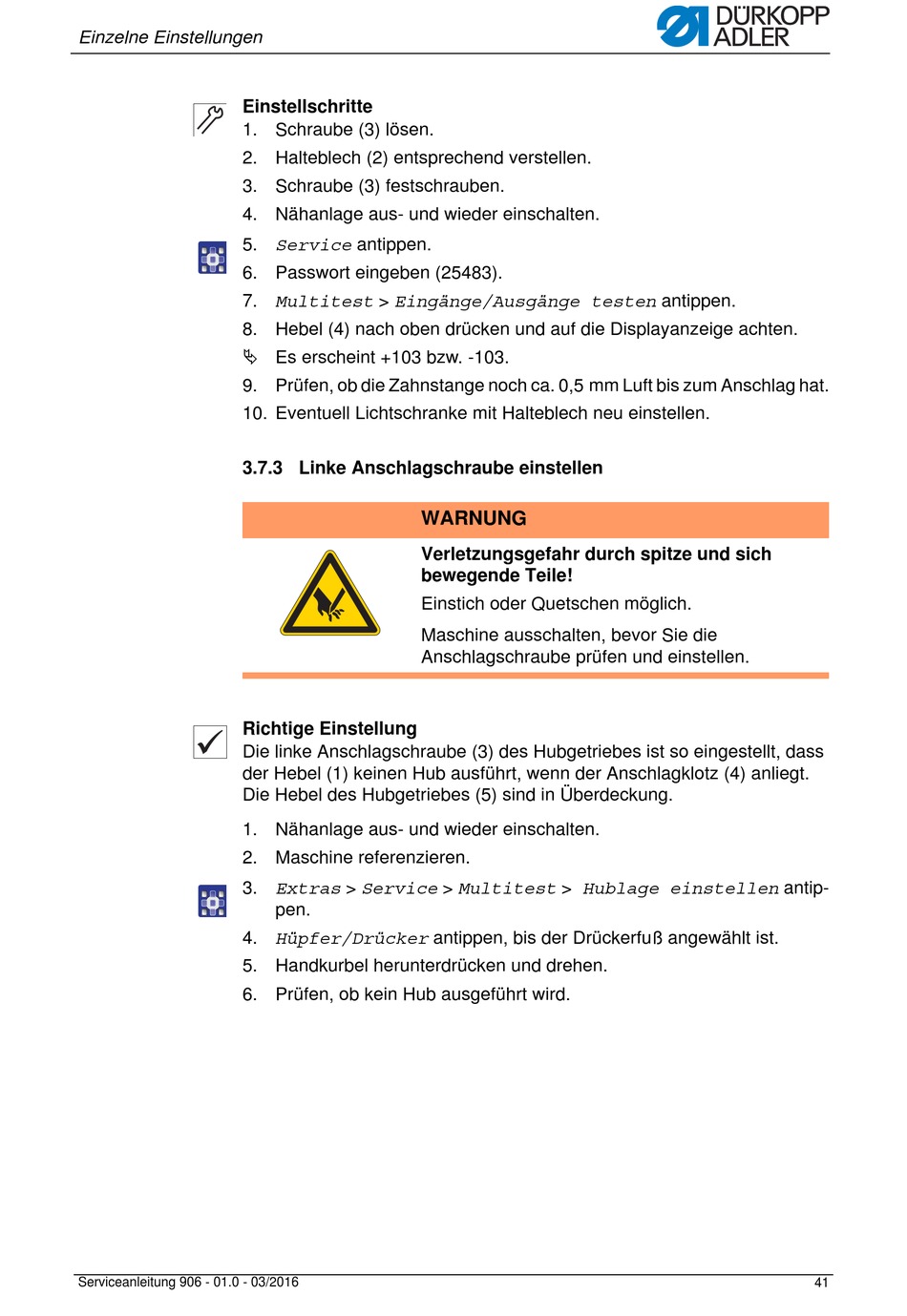

Einzelne Einstellungen
Einstellschritte
1. Schraube (3) lösen.
2. Halteblech (2) entsprechend verstellen.
3. Schraube (3) festschrauben.
4. Nähanlage aus- und wieder einschalten.
5. Service antippen.
6. Passwort eingeben (25483).
7. Multitest > Eingänge/Ausgänge testen antippen.
8. Hebel (4) nach oben drücken und auf die Displayanzeige achten.
 Es erscheint +103 bzw. -103.
9. Prüfen, ob die Zahnstange noch ca. 0,5 mm Luft bis zum Anschlag hat.
10. Eventuell Lichtschranke mit Halteblech neu einstellen.

3.7.3 Linke Anschlagschraube einstellen

Richtige Einstellung
Die linke Anschlagschraube (3) des Hubgetriebes ist so eingestellt, dass
der Hebel (1) keinen Hub ausführt, wenn der Anschlagklotz (4) anliegt.
Die Hebel des Hubgetriebes (5) sind in Überdeckung.
1. Nähanlage aus- und wieder einschalten.
2. Maschine referenzieren.
3. Extras > Service > Multitest > Hublage einstellen antip-
4. Hüpfer/Drücker antippen, bis der Drückerfuß angewählt ist.
5. Handkurbel herunterdrücken und drehen.
6. Prüfen, ob kein Hub ausgeführt wird.
Serviceanleitung 906 - 01.0 - 03/2016
WARNUNG
Verletzungsgefahr durch spitze und sich
bewegende Teile!
Einstich oder Quetschen möglich.
Maschine ausschalten, bevor Sie die
Anschlagschraube prüfen und einstellen.
pen.
41
