Einzelne Einstellungen
5. Stopfen (1) in die Öffnung stecken.
3.7 Nähfußlüftung

3.7.1 Hublagenantrieb einstellen

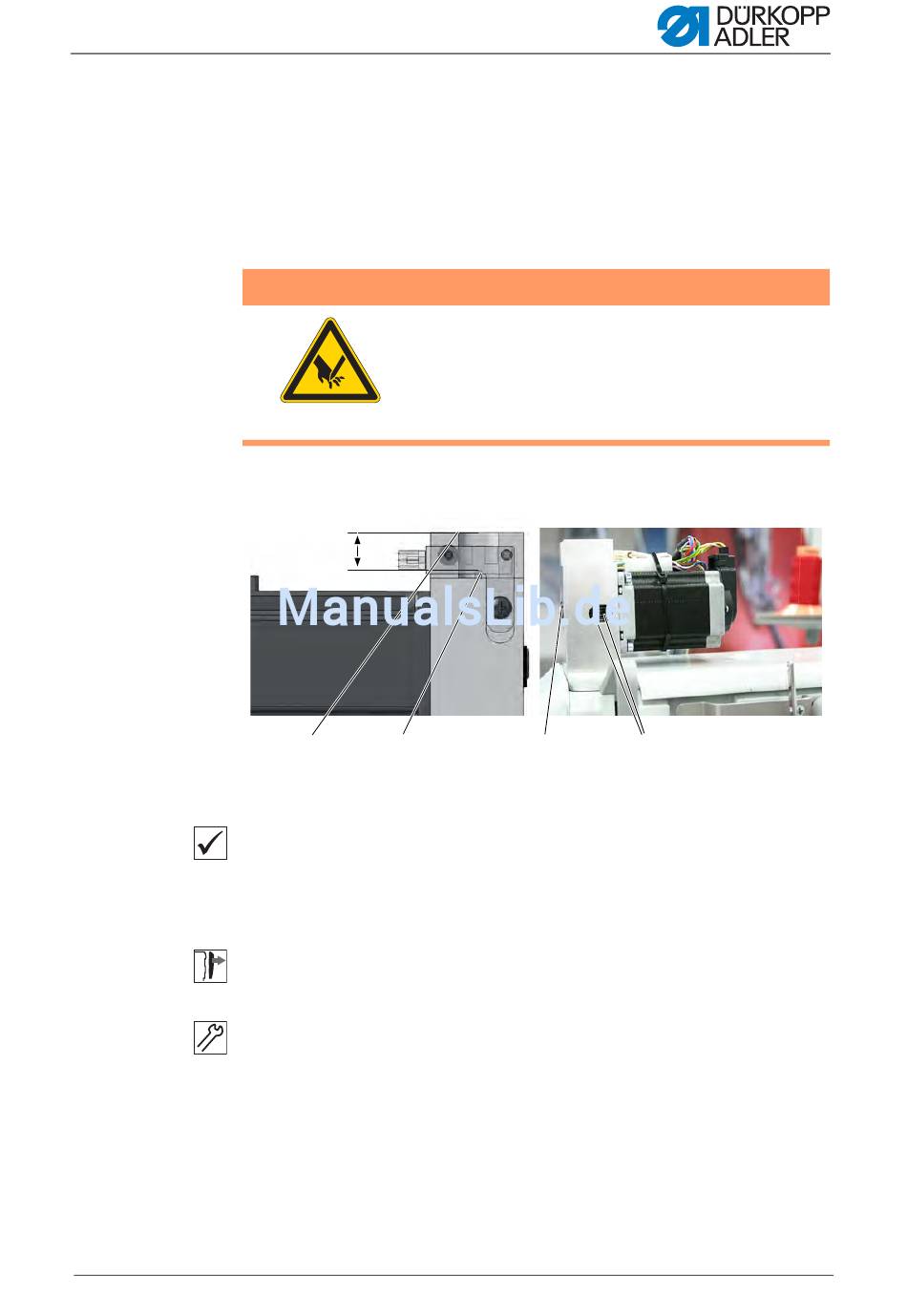

Abb. 29: Hublagenantrieb einstellen
(1) - Oberkante Hublagengehäuse
(2) - Zahnstange
Richtige Einstellung
Die Zahnstange hat einen Abstand von 16,5 ± 0,5 mm zur Oberkante (1)
des Hublagengehäuses. Die Gewindestifte sind im Langloch zu sehen
und stehen waagerecht.
Abdeckung
• Motorabdeckung
Einstellschritte
1. Gewindestifte (4) lösen.
2. Zahnrad (3) abziehen.
3. Zahnstange (2) auf 16,5 mm vom oberen Anschlag nach unten ziehen.
4. Zahnrad (3) einsetzen, so dass die Gewindestifte (4) waagrecht sind.
5. Gewindestifte (4) festschrauben.
Serviceanleitung 906 - 01.0 - 03/2016
WARNUNG
Verletzungsgefahr durch spitze und sich
bewegende Teile!
Einstich oder Quetschen möglich.
Maschine ausschalten, bevor Sie den
Hubanlagenantrieb prüfen und einstellen.
16,5±0,5 mm
① ②
④
③
(3) - Zahnrad
(4) - Gewindestifte
39
