Einzelne Einstellungen
5. Den Drehknopf (4) am Druckminderer (6) herunter drücken.
 Die Rote Markierung (5) ist nicht mehr sichtbar.
3.15.4 Neigung Außenrahmen einstellen
Richtige Einstellung
Der Außenrahmen hält das Nähgut gleichmäßig auf der Tischplatte.

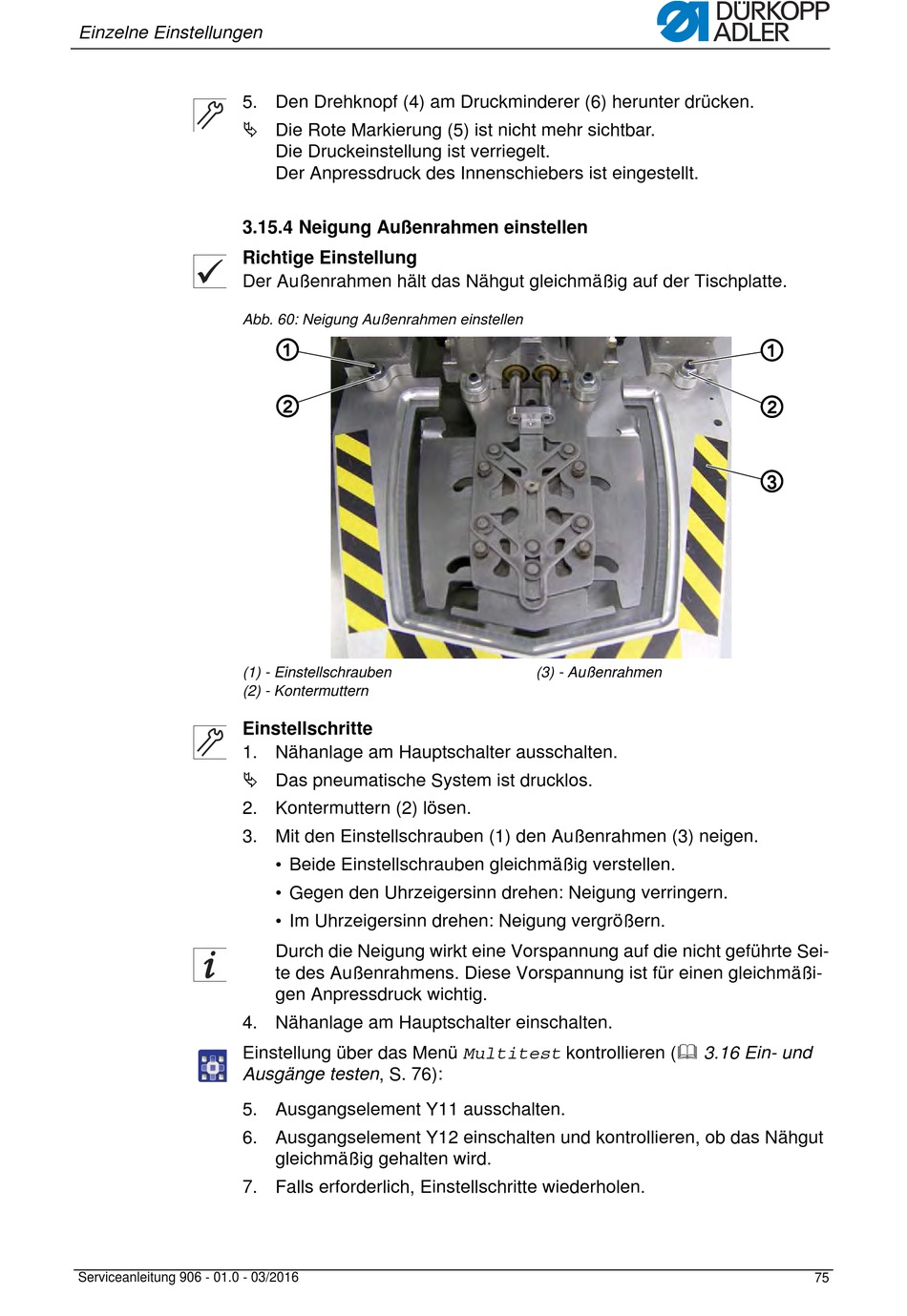

Abb. 60: Neigung Außenrahmen einstellen
(1) - Einstellschrauben
(2) - Kontermuttern
Einstellschritte
1. Nähanlage am Hauptschalter ausschalten.
 Das pneumatische System ist drucklos.
2. Kontermuttern (2) lösen.
3. Mit den Einstellschrauben (1) den Außenrahmen (3) neigen.
4. Nähanlage am Hauptschalter einschalten.
Einstellung über das Menü Multitest kontrollieren ( 3.16 Ein- und
Ausgänge testen, S. 76):
5. Ausgangselement Y11 ausschalten.
6. Ausgangselement Y12 einschalten und kontrollieren, ob das Nähgut
7. Falls erforderlich, Einstellschritte wiederholen.
Serviceanleitung 906 - 01.0 - 03/2016
Die Druckeinstellung ist verriegelt.
Der Anpressdruck des Innenschiebers ist eingestellt.
①
②
• Beide Einstellschrauben gleichmäßig verstellen.
• Gegen den Uhrzeigersinn drehen: Neigung verringern.
• Im Uhrzeigersinn drehen: Neigung vergrößern.
Durch die Neigung wirkt eine Vorspannung auf die nicht geführte Sei-
te des Außenrahmens. Diese Vorspannung ist für einen gleichmäßi-
gen Anpressdruck wichtig.
gleichmäßig gehalten wird.
(3) - Außenrahmen
①
②
③
