Einstellung über das Menü Multitest kontrollieren ( 3.16 Ein- und
Ausgänge testen, S. 76):
5. Ausgangselement Y4 ausschalten.
6. Ausgangselement Y5 einschalten und kontrollieren, ob das Nähgut
7. Falls erforderlich, Einstellschritte wiederholen.
8. Kontermuttern festziehen.
 Die Neigung des Innenschiebers ist eingestellt.
Anpressdruck einstellen
Der Anpressdruck wird über einen Druckminderer eingestellt. Der Druck-
minderer befindet sich auf der linken Seite des Oberteils.
Richtige Einstellung
Den Anpressdruck so einstellen, dass das Nähgut sicher gehalten wird.
Dabei den Druck so gering wie möglich wählen.

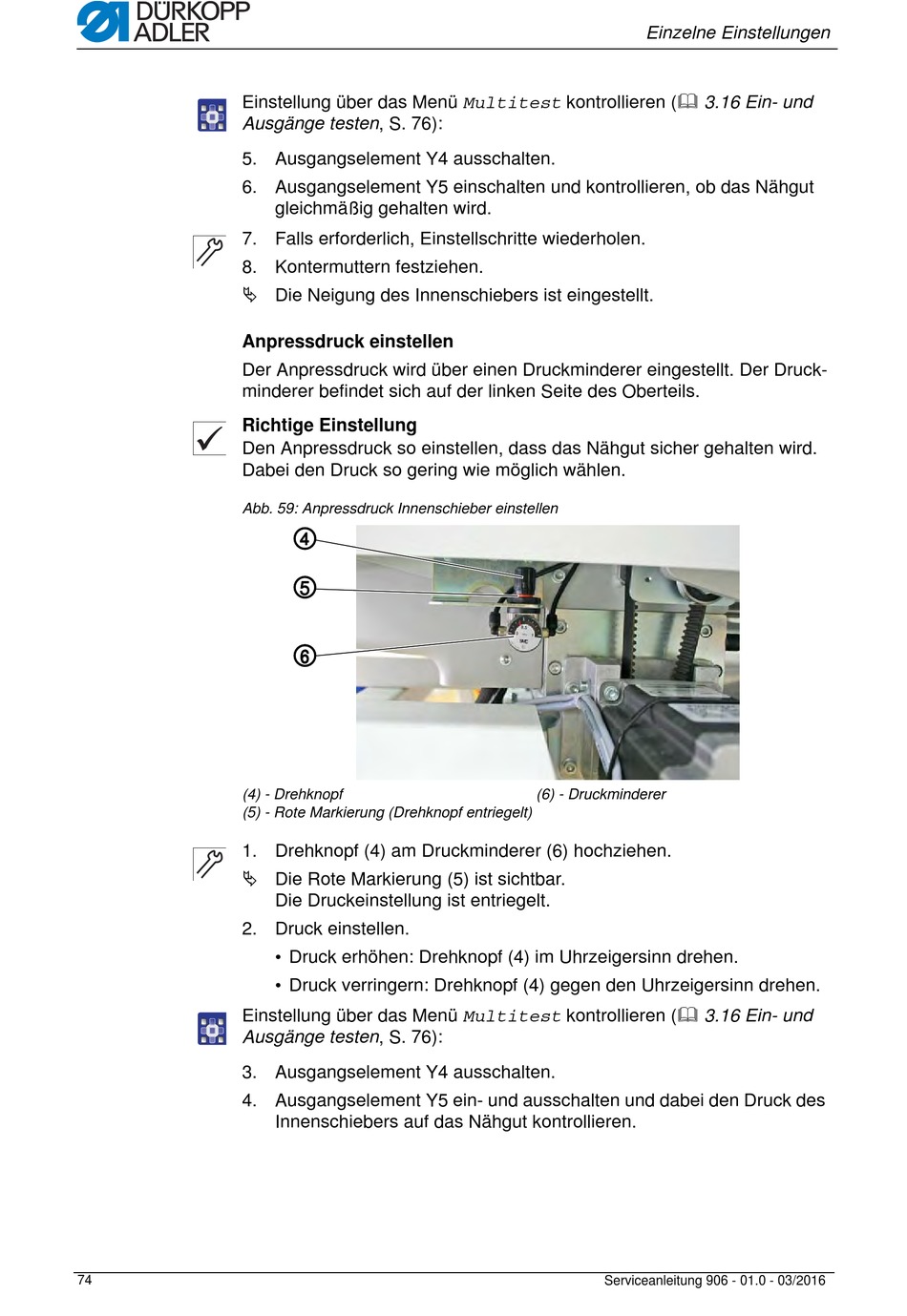

Abb. 59: Anpressdruck Innenschieber einstellen
(4) - Drehknopf
(5) - Rote Markierung (Drehknopf entriegelt)
1. Drehknopf (4) am Druckminderer (6) hochziehen.
 Die Rote Markierung (5) ist sichtbar.
2. Druck einstellen.
Einstellung über das Menü Multitest kontrollieren ( 3.16 Ein- und
Ausgänge testen, S. 76):
3. Ausgangselement Y4 ausschalten.
4. Ausgangselement Y5 ein- und ausschalten und dabei den Druck des
74
gleichmäßig gehalten wird.
④
⑤
⑥
Die Druckeinstellung ist entriegelt.
• Druck erhöhen: Drehknopf (4) im Uhrzeigersinn drehen.
• Druck verringern: Drehknopf (4) gegen den Uhrzeigersinn drehen.
Innenschiebers auf das Nähgut kontrollieren.
Einzelne Einstellungen
(6) - Druckminderer
