Einzelne Einstellungen
Wichtig
Die Neigung so gering wie möglich einstellen. Eine übermäßig hohe Nei-
gung kann zur Kollision mit dem Innenschieber führen, wenn die Transfer-
platte das Nähgut übergibt.
Anpressdruck einstellen
Der Anpressdruck wird über einen Druckminderer eingestellt.
Richtige Einstellung
Den Anpressdruck so einstellen, dass das Nähgut sicher gehalten und
transportiert wird. Dabei den Druck so gering wie möglich wählen.

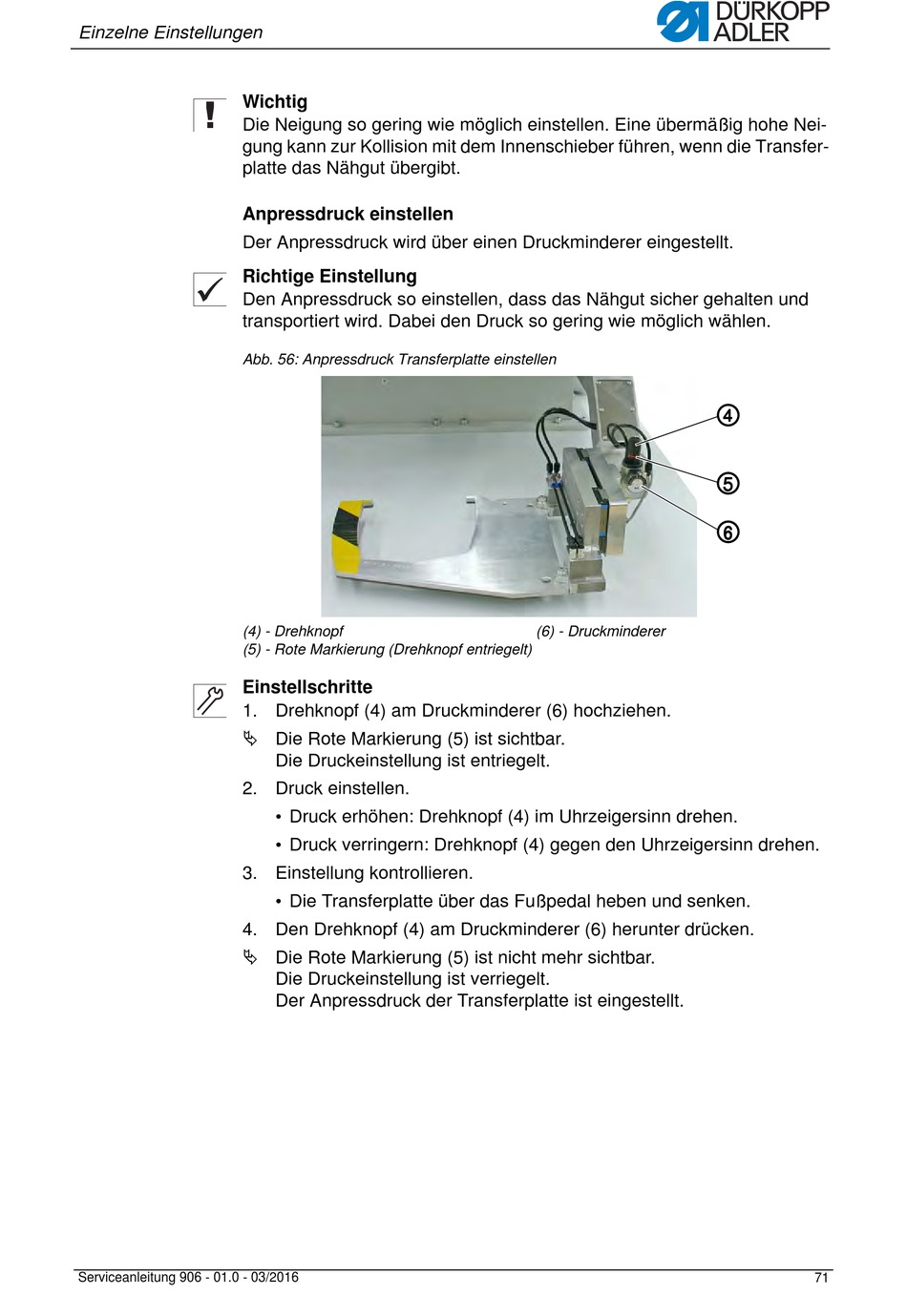

Abb. 56: Anpressdruck Transferplatte einstellen
(4) - Drehknopf
(5) - Rote Markierung (Drehknopf entriegelt)
Einstellschritte
1. Drehknopf (4) am Druckminderer (6) hochziehen.
 Die Rote Markierung (5) ist sichtbar.
2. Druck einstellen.
3. Einstellung kontrollieren.
4. Den Drehknopf (4) am Druckminderer (6) herunter drücken.
 Die Rote Markierung (5) ist nicht mehr sichtbar.
Serviceanleitung 906 - 01.0 - 03/2016
Die Druckeinstellung ist entriegelt.
• Druck erhöhen: Drehknopf (4) im Uhrzeigersinn drehen.
• Druck verringern: Drehknopf (4) gegen den Uhrzeigersinn drehen.
• Die Transferplatte über das Fußpedal heben und senken.
Die Druckeinstellung ist verriegelt.
Der Anpressdruck der Transferplatte ist eingestellt.
(6) - Druckminderer
④
⑤
⑥
