4.2.3 Linearführung der Nähgutzuführung fetten
Abdeckung entfernen
Die Schmierstelle der Linearführung befindet sich unter der Abdeckung.

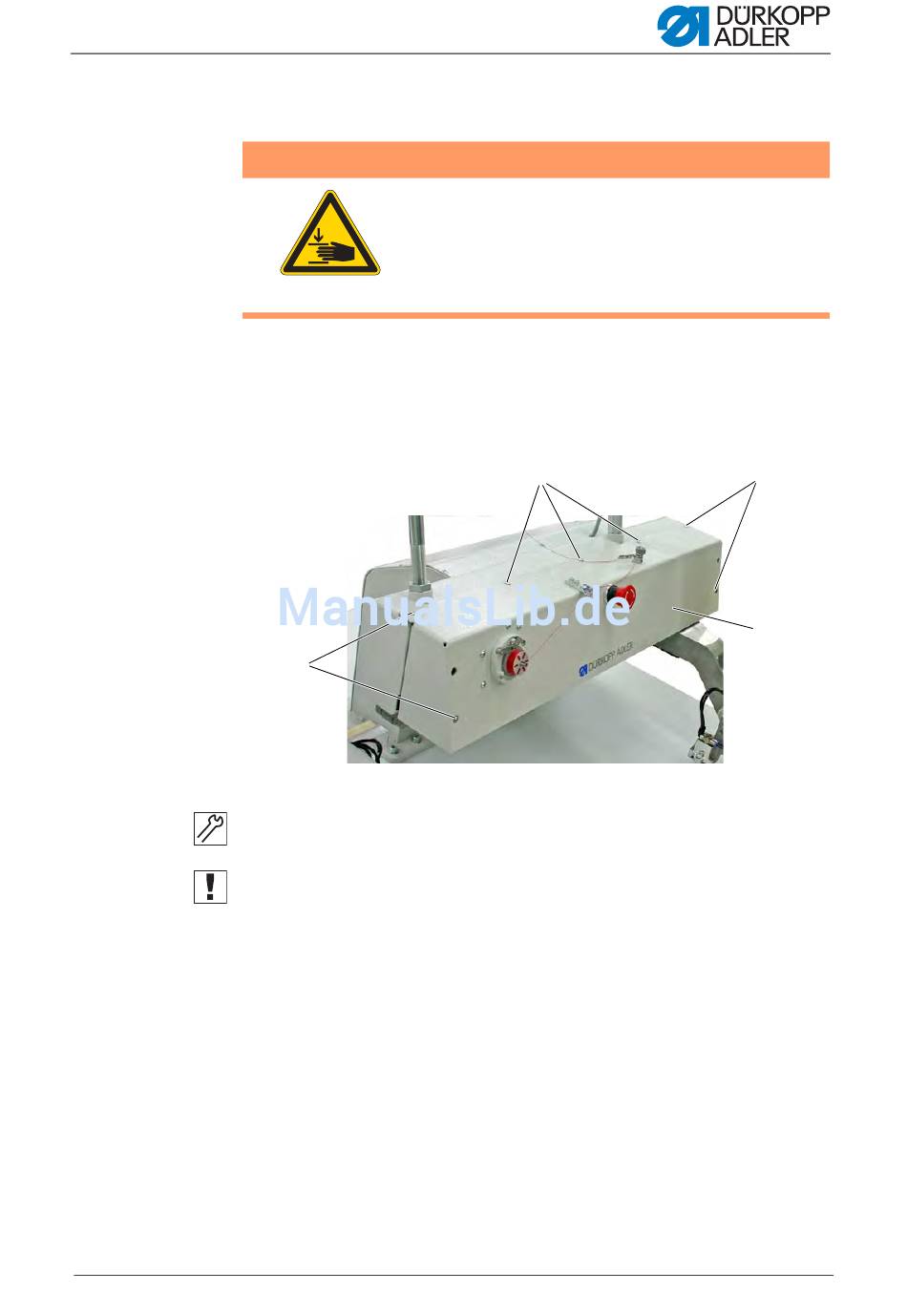

Abb. 68: Abdeckung Linearantrieb
(1) - Schrauben
1. Schrauben (1) entfernen.
2. Abdeckung (2) vorsichtig abnehmen.
Wichtig
Am Schnell-Stopp-Taster in der Abdeckung befindet sich eine elektrische
Leitung. Deshalb den Deckel auf der Nähgutzuführung ablegen.
