Innenschieber reinigen und fetten
Empfohlenes Fett:  4.2 Schmierung, S. 86

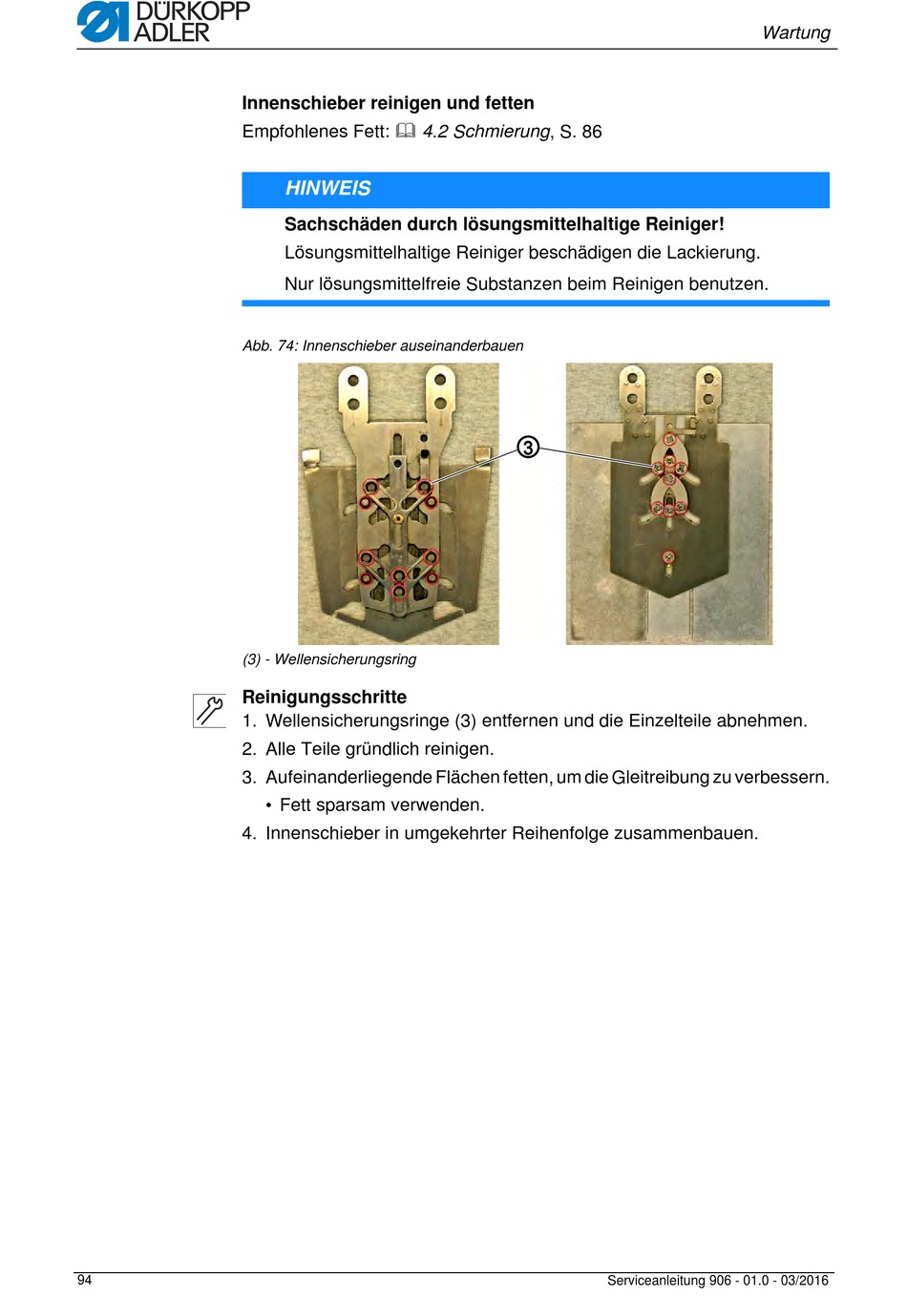

Abb. 74: Innenschieber auseinanderbauen
(3) - Wellensicherungsring
Reinigungsschritte
1. Wellensicherungsringe (3) entfernen und die Einzelteile abnehmen.
2. Alle Teile gründlich reinigen.
3. Aufeinanderliegende Flächen fetten, um die Gleitreibung zu verbessern.
4. Innenschieber in umgekehrter Reihenfolge zusammenbauen.
94
HINWEIS
Sachschäden durch lösungsmittelhaltige Reiniger!
Lösungsmittelhaltige Reiniger beschädigen die Lackierung.
Nur lösungsmittelfreie Substanzen beim Reinigen benutzen.
• Fett sparsam verwenden.
③
Serviceanleitung 906 - 01.0 - 03/2016
Wartung
