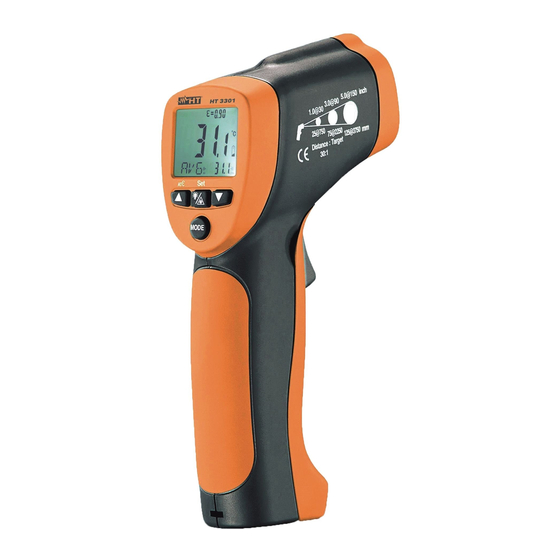

- Seite 1 HT3301 & HT3310 Infrarot- Temperaturmessgerät BEDIENUNGSANLEITUNG Copyright HT ITALIA 2005 Release...
- Seite 2 HT3301 3301- HT3310 DE - 1...
-
Seite 3: Inhaltsverzeichnis
°C / °F Einheit Einstellung, Sperren ON/OFF und ALARM......9 PARAMETER EINSTELLUNG ..................10 5.1. EMISSIONSFAKTOR EINSTELLUNG............... 10 5.1.1. Emissionsfaktor ....................10 5.1.2. Einstellung des Emissionsfaktors (HT3301) ..........10 5.1.3. Einstellung des Emissionsfaktors (HT3310) ..........10 BEDIENUNG........................12 6.1. TEMPERATURMESSUNG ..................12 6.1.1. - Seite 4 HT3301 3301- HT3310 10. SERVICE ........................17 10.1. G ....................17 ARANTIEBEDINGUNGEN 10.2. AFTER-SALES SERVICE..................17 DE - 3...
-
Seite 5: Sicherheitsvorkehrungen Und Verfahren
HT3301 3301- HT3310 1. Sicherheitsvorkehrungen und Verfahren Dieses Gerät entspricht der Sicherheitsnorm der Niederspannungsrichtlinie und den EMV Richtlinien für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol... -
Seite 6: Vorwort
HT3301 3301- HT3310 1.1. VORWORT • Benutzen Sie das Messgerät nur gemäß den in dieser Anleitung angegeben Spezifiktionen. Nicht Befolgen der Gebrauchsanweisung beschädigt vielleicht das Gerät und/oder seine Bestandteile und kann den Benutzer verletzen. • Lagern Sie das Messgerät nicht in direktem Sonnenlicht oder in der Nähe von heissen Objekten und hohen Temperaturen (max. -
Seite 7: Allgemeine Beschreibung
HT3301 3301- HT3310 2. ALLGEMEINE BESCHREIBUNG Funktion HT3301 HT3310 Präzise kontaktlose Temperaturmessung Type K Temperaturmessung Einzigartiges modernes flaches Gehäusedesign eingebauter Laser pointer Automatik Data Hold Automatik Power Off ℃/℉ Auswahl Emissivität einstellbar von 0.10 bis 1.0 MAX, MIN, DIF, AVG Aufzeichnungsfunktion 20 Speicherplätze... -
Seite 8: Instrumenten Beschreibung
4. Runter Taste 5. Rauf Taste 6. MODUS Taste: Licht Laserpointer 8. Messtrigger 9. Handgriff 10. Batterieabdeckung 11. K Type Eingänge (nur HT3301) Fig. 1: Beschreibung Bedienungsfeld 4.2. LCD ANZEIGE LEGENDE 1. HOLD Funktion 2. Messung aktiv 3. Emissionsfaktor Einstellung 4. -
Seite 9: Auto Power Off Funktion
HT3301 3301- HT3310 Fig. 2: LCD Anzeige 4.3. AUTO POWER OFF FUNKTION Um die Batterielebensdauer zu erhöhen, verfügt das Messgerät über eine sogenannte Auto Power Off Funktion (automatische Abschaltung) die sich 7sec nach der letzten Messung aktiviert. 4.4. Beschreibung der Funktionstasten LEGENDE: 1. -
Seite 10: C / °F Einheit Einstellung, Sperren On/Off Und Alarm
HT3301 3301- HT3310 ( LOG) und Temperaturmessung mit externen K Typ Temperaturfühler ( TK). MODE 4.4.2. °C / °F Einheit Einstellung, Sperren ON/OFF und ALARM. LEGEND: 1. C°/F° 2. Sperren ON/OFF 3. ALARM Einstellung Öffnen Sie die Batteriefachabdeckung und entfernen Sie zunächst die Batterie um Zugang zu den 3 Schaltern zu erhalten. - Seite 11 HT3301 3301- HT3310 Wird der Trigger betätigt während der LOCK Schalter auf ON steht, so werden Laser und Hintergrundbeleuchtung so lange aktiv bis Sie manuell durch Betätigen der Taste LASER / Backlight wieder deaktiviert werden. Um die Alarmfunktion zu aktivieren, stellen Sie den untersten Schalter in die rechte Position.
-
Seite 12: Parameter Einstellung
Zeit sich der Umgebungstemperatur des Objektes anzupassen bevor Sie die Temperatur messen. 5.1.2. Einstellung des Emissionsfaktors (HT3301) 1. Wählen Sie mit der Mode Taste den Modus EMS aus. ( siehe auch 4.4.1) 2. Drücken und halten Sie die Laste Taste gedrückt bis das EMS Symbol blinkend in der linken Seite des LCD erscheint. - Seite 13 HT3301 3301- HT3310 Tabelle mit Emissionsfaktoren Emissionsgrade für Nichtmetalle Emissionsgrade für Eisen und Stahl Ziegel, rot (rauh) 0.75 - 0.9 Gusseisen (poliert) Schamotte 0.75 Gusseisen (bei 100°C gedreht) 0.45 Asbest 0.95 Gusseisen (bei 1000°C gedreht) 0.6 to 0.7 Beton Stahl (geschliffenes Stahlblech)
- Seite 14 HT3301 3301- HT3310 DE - 13...
-
Seite 15: Bedienung
0.4@12 10@300 30@900 Sensor Beam 50@1500 HT3301 – Spot size HT3310 – Spot size Fig. 3: Durchmesser des Messfeldes S in Abhängigkeit vom Abstand D des Objektes Stellen Sie sicher, das das Messziel größer ist als das Messfeld des Instrumentes. -
Seite 16: Type K Messmodus
HT3301 3301- HT3310 6.1.2. Type K Messmodus Drücken Sie die MODE Taste und wählen Sie den Typ TK Messmodus (siehe Paragraph • Fehler! Verweisquelle konnte nicht gefunden werden.). Deaktivieren Sie den Laser mit der Laser/ Beleuchtung Taste. Stecken Sie nun den K Temperaturfühler in den dafür vorgesehenen Aufnahmeschlitz •... -
Seite 17: Wartung
HT3301 3301- HT3310 8. WARTUNG 8.1. ALLGEMEINES 1. Dieses Instrument ist ein Präzisionsinstrument. Wir bitten Sie, ob im Gebrauch oder in der Lagerung, die Spezifizierungsvoraussetzungen nicht zu überschreiten, um damit auch irgendwelchen möglichen Schäden oder Gefahren während des Gebrauches zu vermeiden. -
Seite 18: Technische Spezifikationen
± ( 2.0%rdg + 3.6°F) 1000°Fto 1832°F ± ( 3.5%rdg + 9.0°F) Spektrale Empfindlichkeit : 8 ~ 14um. Sichtfeld : 30: 11 ( HT3301) und 50: 1 ( HT3310) Emissivität : 0.10 ~ 1.00 Sensor : Thermopile. Laser : Ausgang < 1mW (Class 2). -
Seite 19: Umgebungsbedingungen
2000 Meter. 9.3. STANDARDZUBEHÖR Lieferumfang: • Instrument • Batterie • Schutztasche • Bedienungsanleitung 9.4. OPTIONALES ZUBEHÖR Die folgenden K-Typ Temperaturadapter sind verfügbar ( nur HT3301) Temperatur- Genauigkeit Länge des Fühlers Durchmesser Model Beschreibbung bereich (at 100°C) (mm) (mm) -
Seite 20: After-Sales Service
HT3301 3301- HT3310 SERVICE 10.1. Garantiebedingungen Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie das... - Seite 21 HT3301 3301- HT3310 DE - 20...
