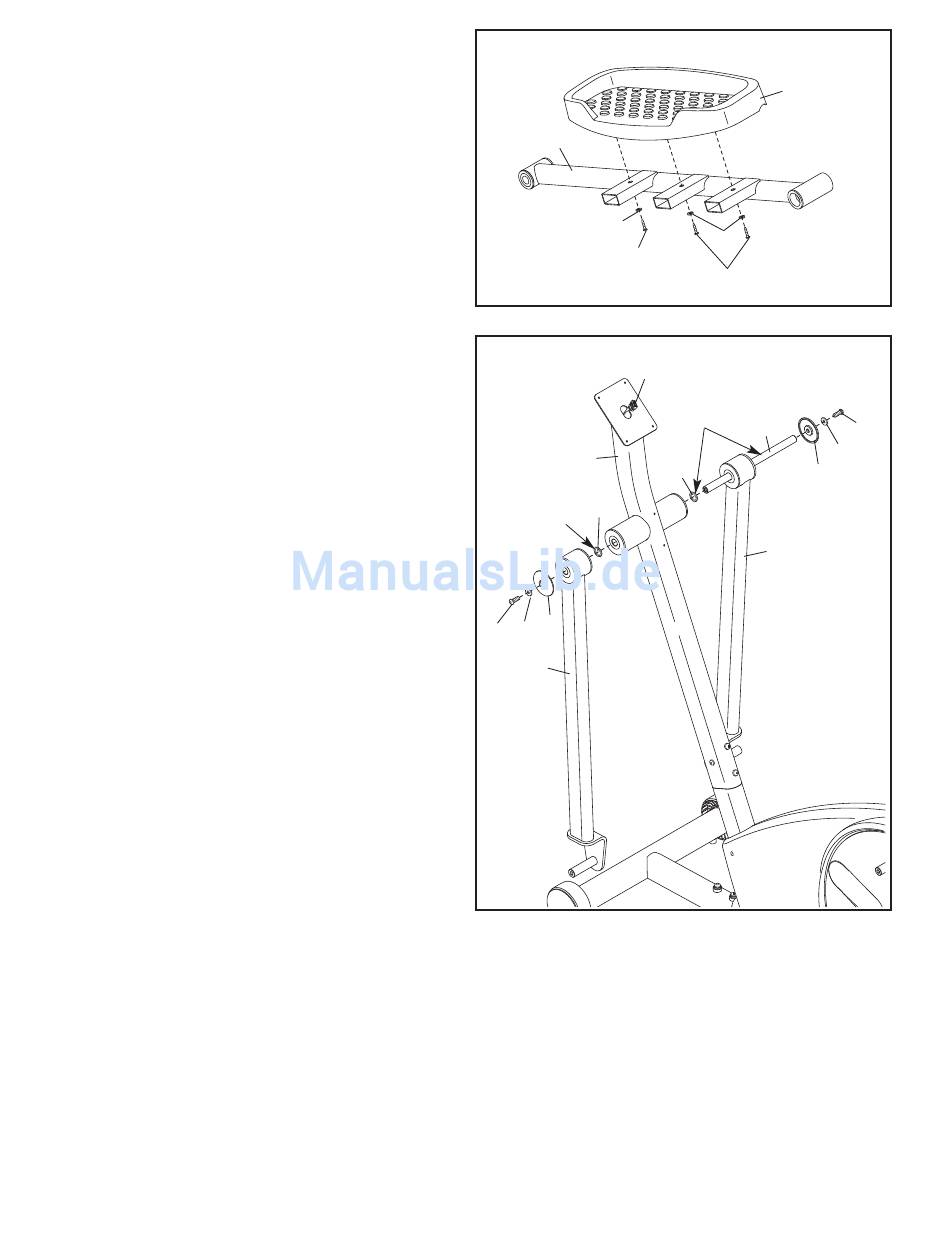

5. Identifizieren Sie den linken Pedalarm (21),
welches mit dem Aufkleber „L" markiert ist (L
oder Left bedeutet links; R oder Right bedeutet
rechts).
Befestigen Sie ein Pedal (19) an den linken
Pedalarm (21) mit drei M4 x 19mm Schrauben
(68) und drei Zahnscheiben (85).
Befestigen Sie das Pedal (nicht abgebildet)
auf das rechte Pedalarm (nicht abgebildet)
im gleichen Weg.
6. Schmieren Sie ein wenig von dem mitgeliefer-
ten Schmierfett auf die Drehachse (16) und auf
zwei Federunterlegscheiben (27).
Stecken Sie die Drehachse (16) in den Pfosten
(2) und zentrieren Sie diese. Achten Sie
darauf, den oberen Kabelbaum (18) mit der
Drehachse nicht zu beschädigen.
Schieben Sie eine Federunterlegscheibe (27)
auf beiden Seiten der Drehachse (16) auf.
Legen Sie die Oberkörperbeine (6) wie
angezeigt aus. Dann, schieben Sie ein
Oberkörperbein auf beiden Seiten der
Drehachse (16) auf.
Ziehen Sie zwei M8 x 23mm Ansatzschrauben
(65), zwei M8 Scheiben (64), und zwei
Drehabdeckungen (14) in den Enden der
Drehachse (16) gleichzeitig ein. Tipp:
Vermeiden Sie es, die Drehabdeckungen zu
beschädigen während Sie die
Ansatzschrauben festziehen.
5
21
85
68
6
18
2
27
Schmierfett
64 14
65
6
8
19
85
68
Schmierfett
16
64
27
14
6
65
