WARTUNG UND FEHLERSUCHE
Inspizieren Sie regelmäßig alle Teile des
Ellipsentrainers und ziehen Sie sie nach, wenn
notwendig. Abgenutzte Teile müssen sofort ersetzt
werden.
Um den Ellipsentrainer zu reinigen, benutzen Sie ein
feuchtes Tuch und ein wenig von einem milden
Reinigungsmittel. WICHTIG: Um den Computer nicht
zu beschädigen, halten Sie alle Flüssigkeiten von
ihm fern und halten Sie ihn weiters von der Sonne
fern.
FEHLERSUCHE AM COMPUTER
Falls der Computer nicht richtig funktioniert, sollten die
Batterien ersetzt werden. Um die Batterien zu erset-
zen, siehe Montageschritt 9 auf Seite 10.
Wenn der Handgriffpulssensor nicht richtig funktion-
iert, siehe Schritt 5 auf Seite 15.
DEN MEMBRANENSCHALTER EINSTELLEN
Drehen Sie die linke Pedale mit Hilfe eines
Schraubenschlüssels im Uhrzeigersinn und entfernen
Sie diese. Entfernen Sie dann alle Schrauben von bei-
den Seitenschutzplatten. Es befinden sich drei
verschiedene Schraubengrößen an den
Seitenschutzplatten. Notieren Sie sich, welche
Größe Sie von welchem Loch entfernen.

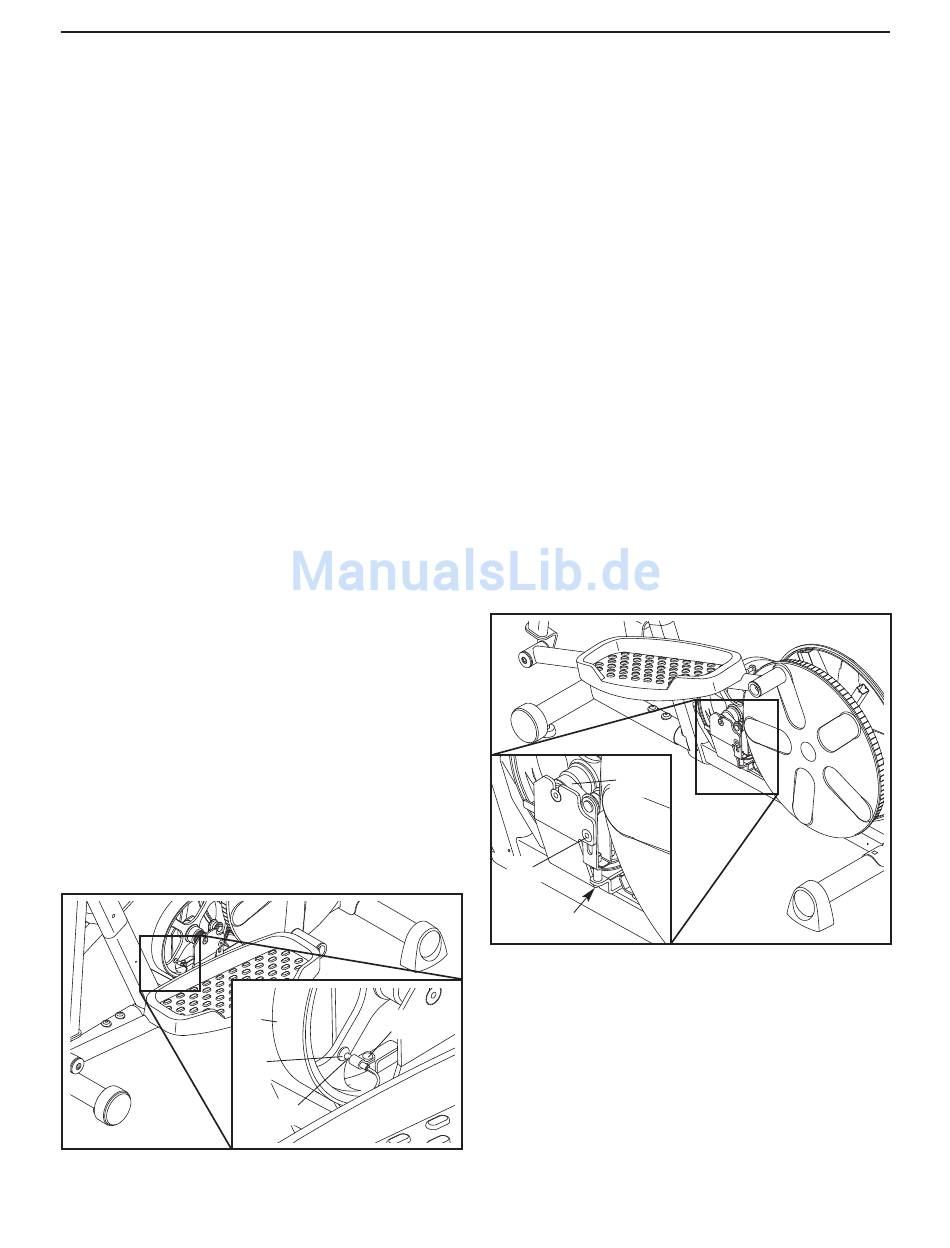

Finden Sie den Membranenschalter (47). Drehen Sie
die Schwungrad (48) bis ein Magnet (53) dem
Membranen-schalter gegenüberliegt. Lockern Sie die
gezeigte M4 x 16mm Schraube (60), aber entfernen
Sie diese nicht. Schieben Sie den Membranenschalter
entweder ein wenig näher an den Magneten heran
oder ein wenig weiter von ihm weg und ziehen Sie die
Schraube dann wieder fest.
48
60
53
47
Schaukeln Sie das Schwunkrad (48) nach vorne und
nach hinten, nur genug sodass der Magnet (53) beim
Membranenschalter (47) mehrmals vorbeizieht.
Wiederholen Sie diese Bewegungen bis der Computer
das richtige Feedback anzeigt.
Wenn der Membranenschalter richtig eingestellt ist,
befestigen Sie die Seitenschutzteile wieder. Hinweis:
Sollten Sie Fragen dazu haben, welche Schraube in
welches Loch gehört, siehe Detailzeichnung B auf
Seite 23 und die TEILELISTE auf Seite 21.
EINSTELLEN DES ANTRIEBSRIEMEN
Wenn die Pedale rutschen während man sie bewegt,
auch wenn der Widerstand der Pedale auf die höchste
Einstellung eingestellt wurde, dann muss man
wahrscheinlich den Riemen einstellen.
Entfernen Sie dann alle Schrauben von beiden
Seitenschutzplatten. Es befinden sich drei ver-
schiedene Schraubengrößen an den
Seitenschutzplatten. Notieren Sie sich, welche
Größe Sie von welchem Loch entfernen.
37
61
62
Lockern Sie die M8 x 19mm Senkkopfbolzen (61) und
drehen Sie die Einstellschraube (62) bis der Antriebs-
riemen (37) straff ist. Wenn der Antriebsriemen straff
ist, ziehen Sie die Senkschraube an.
Befestigen Sie wieder die Schutzschilder. Hinweis:
Sollten Sie Fragen dazu haben, welche Schraube in
welches Loch gehört, siehe DETAILZEICHNUNG B
auf Seite 23 und die TEILELISTE auf Seite 21.
19
