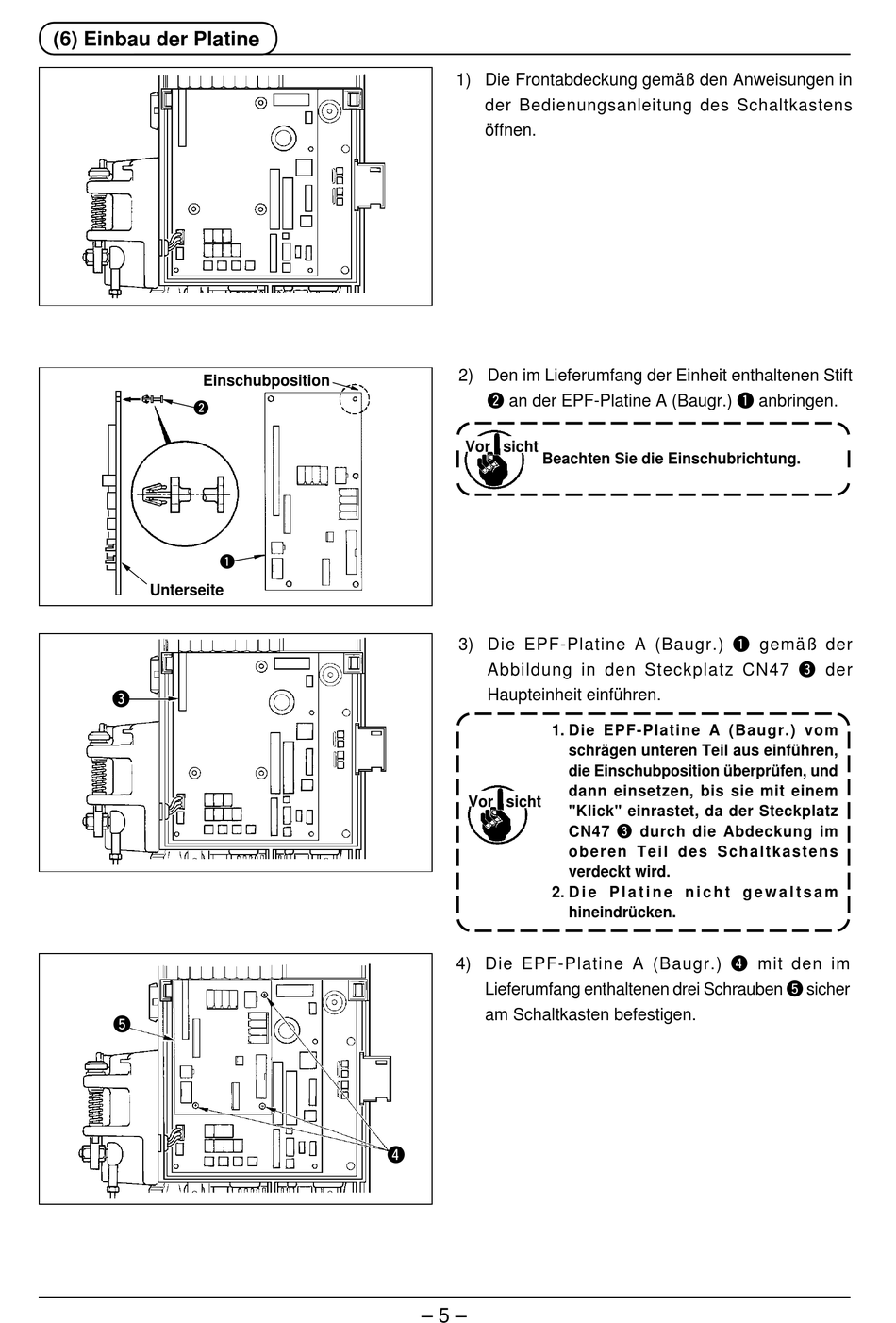

(6) Einbau der Platine

Einschubposition
2
1
Unterseite
3
5
1) Die Frontabdeckung gemäß den Anweisungen in
der Bedienungsanleitung des Schaltkastens
öffnen.
2) Den im Lieferumfang der Einheit enthaltenen Stift
2 an der EPF-Platine A (Baugr.) 1 anbringen.
Vor sicht
Beachten Sie die Einschubrichtung.
3) Die EPF-Platine A (Baugr.) 1 gemäß der
Abbildung in den Steckplatz CN47 3 der
Haupteinheit einführen.
1. Die EPF-Platine A (Baugr.) vom
Vor sicht
2. D i e P l a t i n e n i c h t g e w a l t s a m
4) Die EPF-Platine A (Baugr.) 4 mit den im
Lieferumfang enthaltenen drei Schrauben 5 sicher
am Schaltkasten befestigen.
4
– 5 –
schrägen unteren Teil aus einführen,
die Einschubposition überprüfen, und
dann einsetzen, bis sie mit einem
"Klick" einrastet, da der Steckplatz
CN47 3 durch die Abdeckung im
o b e r e n T e i l d e s S c h a l t k a s t e n s
verdeckt wird.
hineindrücken.
