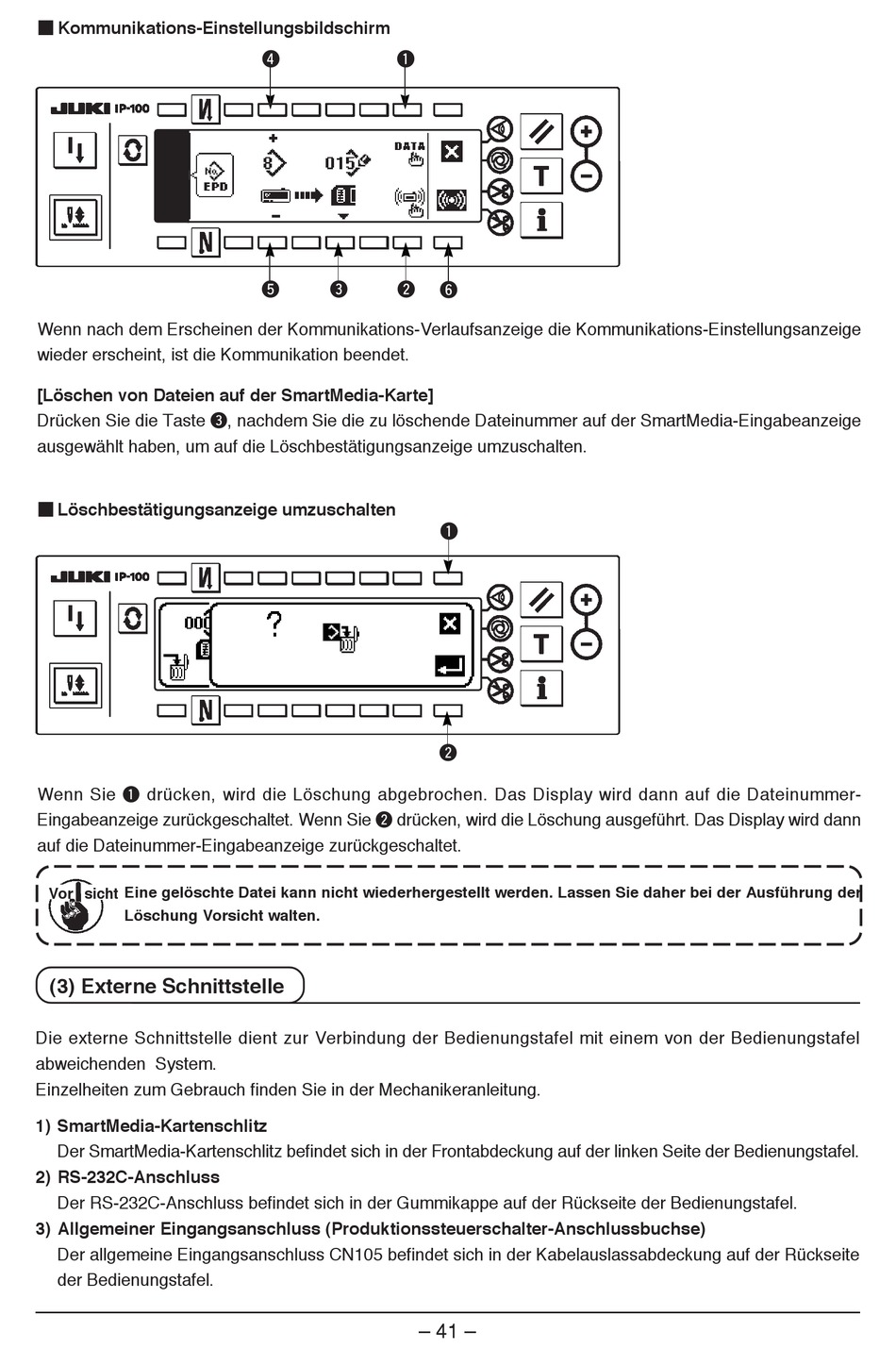

■ Kommunikations-Einstellungsbildschirm
Wenn nach dem Erscheinen der Kommunikations-Verlaufsanzeige die Kommunikations-Einstellungsanzeige
wieder erscheint, ist die Kommunikation beendet.
[Löschen von Dateien auf der SmartMedia-Karte]
Drücken Sie die Taste 3, nachdem Sie die zu löschende Dateinummer auf der SmartMedia-Eingabeanzeige
ausgewählt haben, um auf die Löschbestätigungsanzeige umzuschalten.
■ Löschbestätigungsanzeige umzuschalten
Wenn Sie 1 drücken, wird die Löschung abgebrochen. Das Display wird dann auf die Dateinummer-
Eingabeanzeige zurückgeschaltet. Wenn Sie 2 drücken, wird die Löschung ausgeführt. Das Display wird dann
auf die Dateinummer-Eingabeanzeige zurückgeschaltet.
Eine gelöschte Datei kann nicht wiederhergestellt werden. Lassen Sie daher bei der Ausführung der
Vor sicht
Löschung Vorsicht walten.

(3) Externe Schnittstelle

Die externe Schnittstelle dient zur Verbindung der Bedienungstafel mit einem von der Bedienungstafel
abweichenden System.
Einzelheiten zum Gebrauch finden Sie in der Mechanikeranleitung.
1) SmartMedia-Kartenschlitz
Der SmartMedia-Kartenschlitz befindet sich in der Frontabdeckung auf der linken Seite der Bedienungstafel.
2) RS-232C-Anschluss
Der RS-232C-Anschluss befindet sich in der Gummikappe auf der Rückseite der Bedienungstafel.
3) Allgemeiner Eingangsanschluss (Produktionssteuerschalter-Anschlussbuchse)
Der allgemeine Eingangsanschluss CN105 befindet sich in der Kabelauslassabdeckung auf der Rückseite
der Bedienungstafel.
4 1
5 3 2
– 41 –
