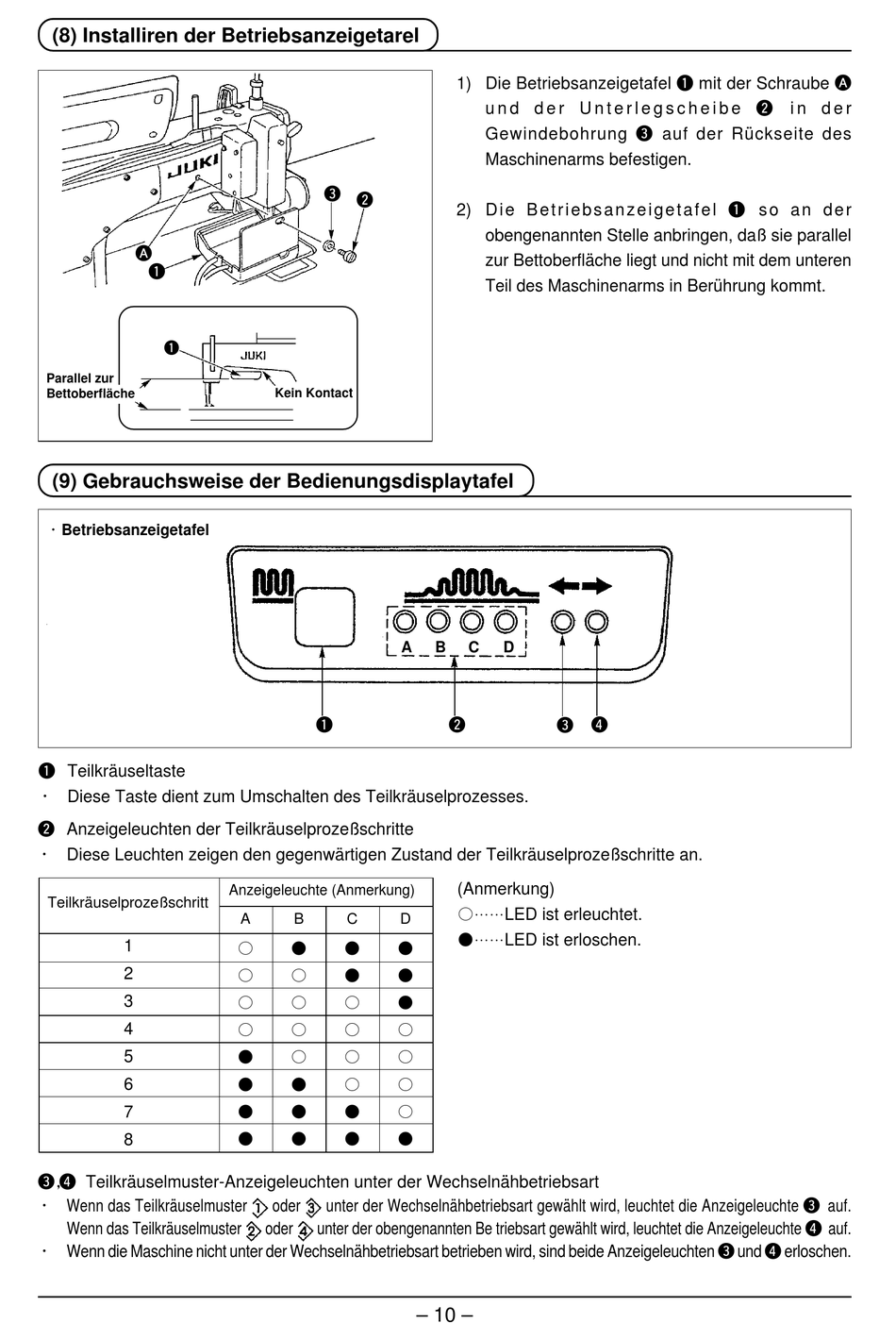

(8) Installiren der Betriebsanzeigetarel

A
1
1
Parallel zur
Bettoberfläche

(9) Gebrauchsweise der Bedienungsdisplaytafel

・ Betriebsanzeigetafel
1 Teilkräuseltaste
・ Diese Taste dient zum Umschalten des Teilkräuselprozesses.
2 Anzeigeleuchten der Teilkräuselprozeßschritte
・ Diese Leuchten zeigen den gegenwärtigen Zustand der Teilkräuselprozeßschritte an.
Teilkräuselprozeßschritt
1
2
3
4
5
6
7
8
3,4 Teilkräuselmuster-Anzeigeleuchten unter der Wechselnähbetriebsart
・ Wenn das Teilkräuselmuster
Wenn das Teilkräuselmuster
・ Wenn die Maschine nicht unter der Wechselnähbetriebsart betrieben wird, sind beide Anzeigeleuchten 3 und 4 erloschen.
3
2
Kein Kontact
1
Anzeigeleuchte (Anmerkung)
A B C D
○ ● ● ●
○ ○ ● ●
○ ○ ○ ●
○ ○ ○ ○
● ○ ○ ○
● ● ○ ○
● ● ● ○
● ● ● ●
unter der Wechselnähbetriebsart gewählt wird, leuchtet die Anzeigeleuchte 3 auf.
oder
unter der obengenannten Be triebsart gewählt wird, leuchtet die Anzeigeleuchte 4 auf.
oder
1) Die Betriebsanzeigetafel 1 mit der Schraube A
u n d d e r U n t e r l e g s c h e i b e 2 i n d e r
Gewindebohrung 3 auf der Rückseite des
Maschinenarms befestigen.
2) D i e B e t r i e b s a n z e i g e t a f e l 1 s o a n d e r
obengenannten Stelle anbringen, daß sie parallel
zur Bettoberfläche liegt und nicht mit dem unteren
Teil des Maschinenarms in Berührung kommt.
A B C D
2 3
(Anmerkung)
○
LED ist erleuchtet.
......
●
LED ist erloschen.
......
– 10 –
