Funktionen einstellen
8.8 Sicherheitsfunktion Safe Torque Off (STO)
8.8.3.6 Filter für STO-Eingangssignal einstellen
Vorgehen
Um das Eingangsfilter des STO-Eingangssignals einzustellen, gehen Sie folgendermaßen
vor:
1. Wählen Sie die erweiterten Einstellungen von STO.
2. Stellen Sie die Entprellzeit des STO-Eingangssignals ein.
Wir empfehlen Ihnen, die Entprellzeit in Werkeinstellung (1 ms) zu belassen.
3. Schließen Sie die Maske.
Sie haben das Eingangsfilter des STO-Eingangssignals eingestellt.
Filter zur Unterdrückung kurzzeitiger Signale
Der Umrichter reagiert normalerweise sofort auf Signaländerungen der F0-Schiene. Das
Modul F-Switch testet die F0-Schiene mit "Bitmustertests" (Dunkeltests), um Fehler durch
Kurz- oder Querschluss zu erkennen.
Ein Signalwechsel innerhalb eines Bitmustertests dauert typischerweise:
● Dunkeltest: 1 ms
Wenn der Umrichter zu viele Signalwechsel innerhalb einer bestimmten Zeit erkennt,
reagiert er mit einer Störung.

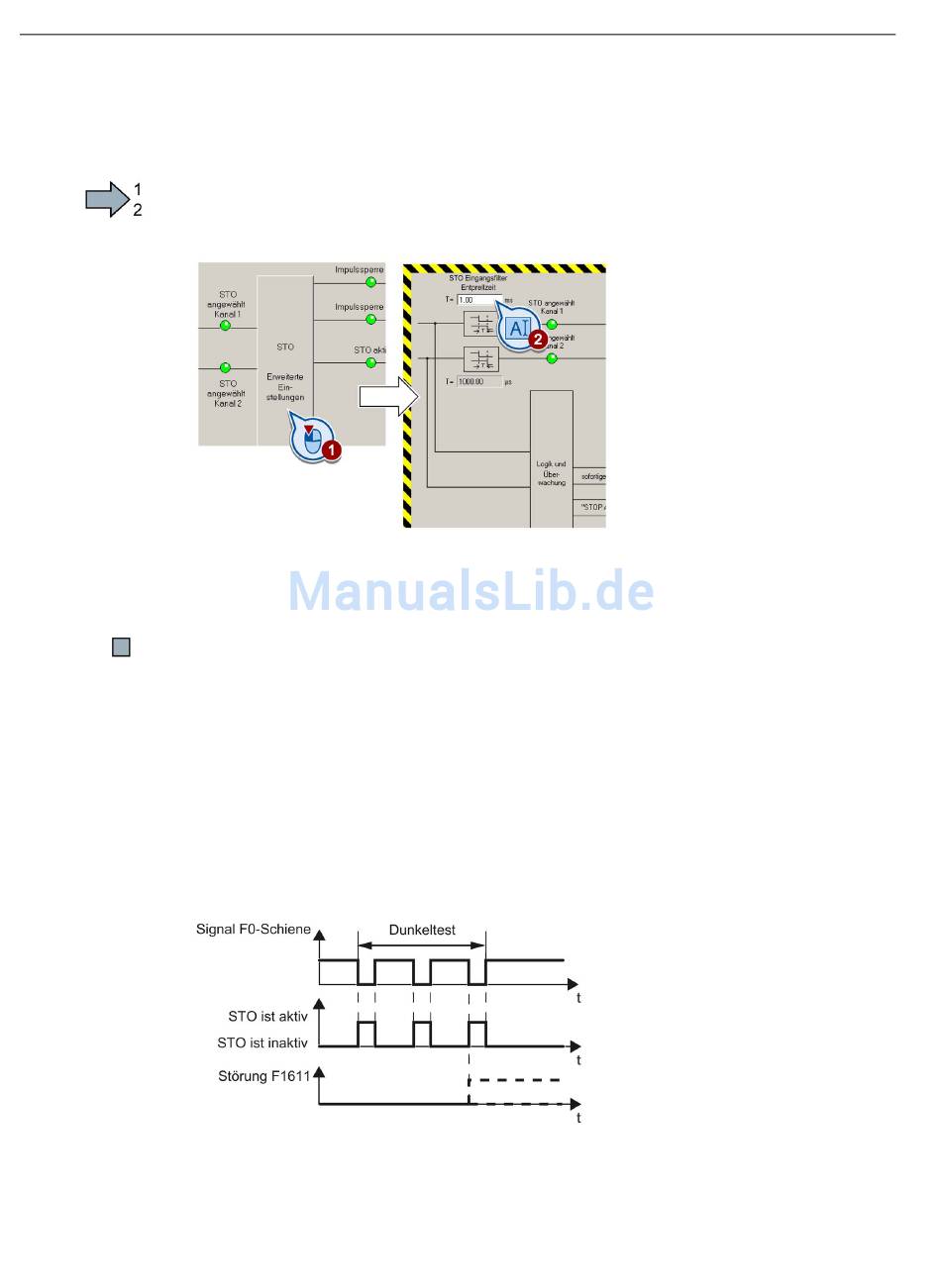

Bild 8-18
150
Reaktion des Umrichters auf den Dunkeltest der F0-Schiene
Betriebsanleitung, 08/2014, FW V 4.7, A5E34257324A AA
ET 200pro FC-2 Umrichter
