Modulträger montieren und erden
Voraussetzungen
Tabelle 4- 3 Notwendigs Zubehör
Für die ...
äußere Befestigungsschrauben
Erdungsleitung
Notwendiges Werkzeug:
● Passende Schraubenschlüssel oder Schraubendreher.
● Abisolierwerkzeug und Kabelschuhzange für die Erdungsleitung.
Vorgehen
Um den Modulträger zu montieren und zu erden, gehen Sie folgendermaßen vor:
1. Falls erforderlich, reißen Sie die Befestigungslöcher auf dem Untergrund an und bohren
Sie die Löcher mit einem Durchmesser von 8,5 mm
2. Verschrauben Sie den Modulträger mit dem Untergrund.
3. Isolieren Sie die Erdungsleitung mit Funktionserde (FE) ab (z. B. Kupferband) und
befestigen Sie einen Ring-Kabelschuh M8 mit der Kabelschuhzange.
4. Befestigen Sie die Erdungsleitung an einer Bohrung des Modulträgers: Stecken Sie
Federring, Unterlegscheibe, Kabelschuh auf die Befestigungsschraube und verschrauben
Sie den Modulträger mit dem Untergrund.
5. Verbinden Sie das andere Ende der Erdungsleitung mit dem Erdpotenzial.
Sorgen Sie für ausreichenden Potenzialausgleich.

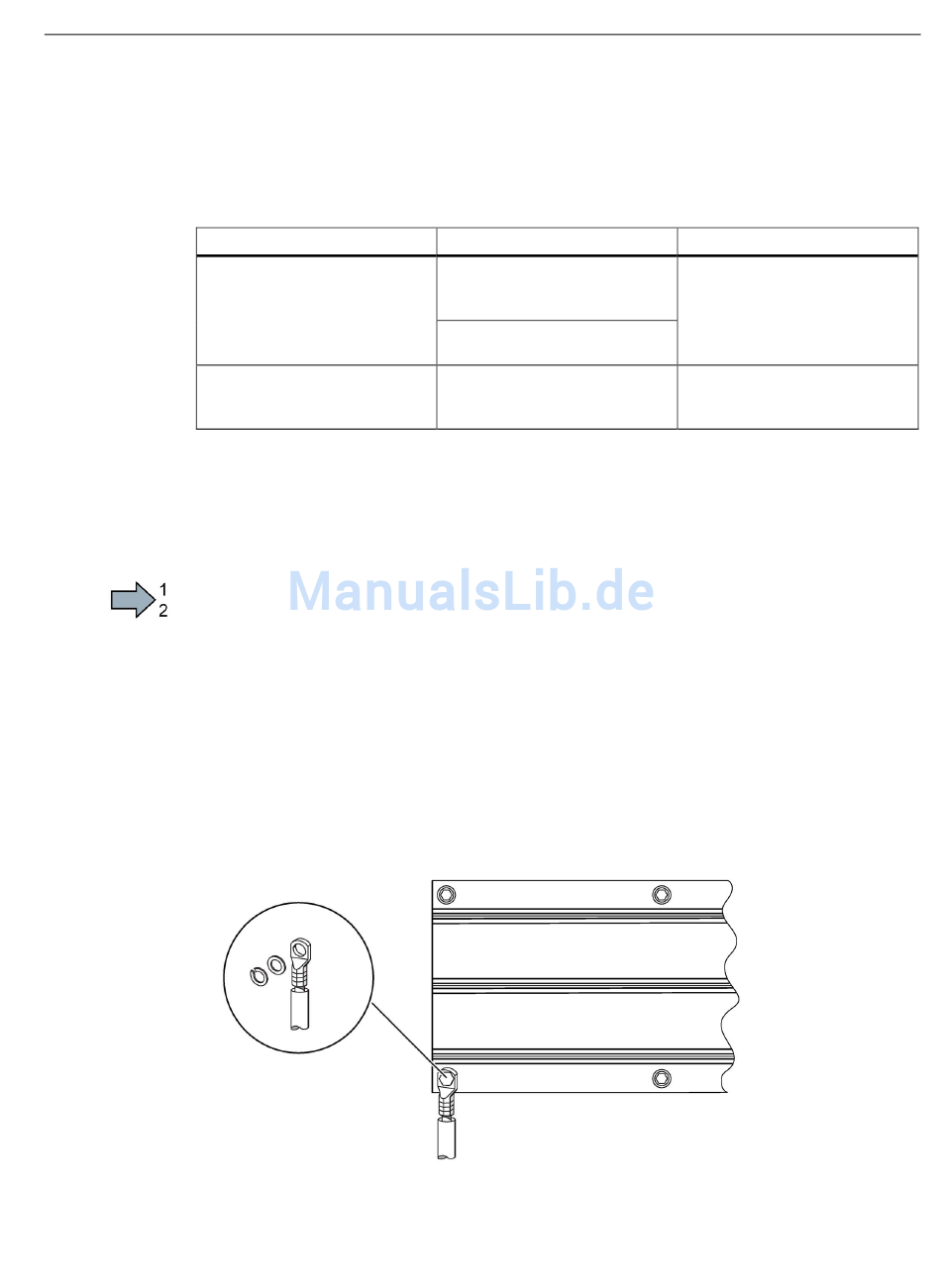

Bild 4-3
ET 200pro FC-2 Umrichter
Betriebsanleitung, 08/2014, FW V 4.7, A5E34257324A AA
dürfen Sie verwenden ...
Zylinderschraube M8 nach
ISO 1207/ISO 1580
(DIN 84/DIN 85)
Sechskantschraube M8 nach
ISO 4017 (DIN 4017)
Isolierte Leitung (Querschnitt
mindestens 4 mm
Modulträger erden
4.2 Modulträger montieren
Erläuterung
Die Schraubenlänge müssen
Sie entsprechend Ihres Aufbaus
auswählen. Zusätzlich
benötigen Sie Unterlegscheiben
8,4 nach ISO 7092 (DIN 433)
Zusätzlich benötigen Sie einen
) Ring-Kabelschuh für M8 und
2
einen Federring M8
.
