Motorregelung Wählen; Die Vektorregelung Ist Bereits Voreingestellt - Siemens SIMATIC ET 200pro FC-2 Betriebsanleitung

Die Vektorregelung kommt ohne direkte Messung der Motordrehzahl aus und wird daher
auch "Geberlose Vektorregelung" genannt.

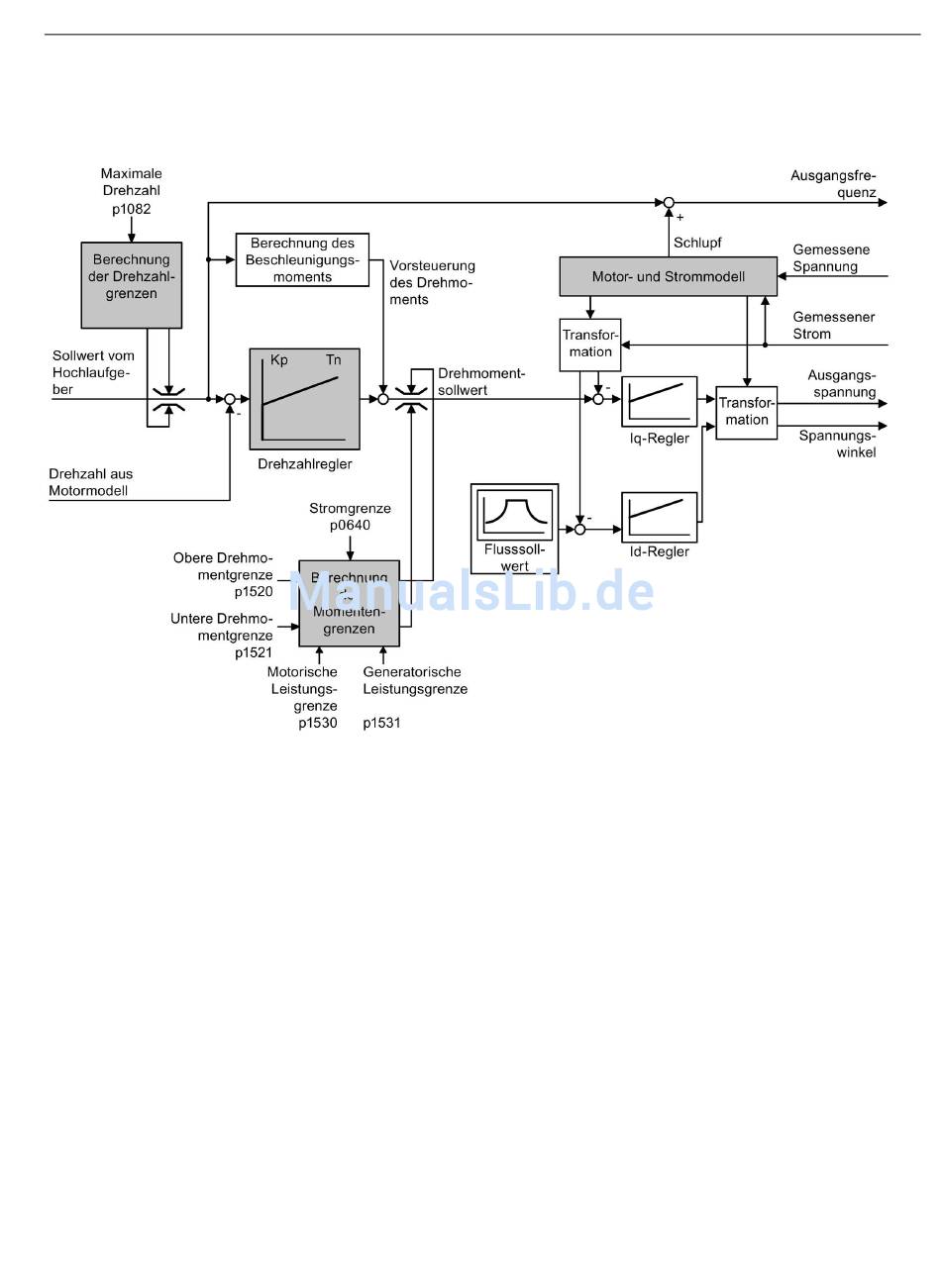

Bild 8-12 Vereinfachter Funktionsplan der geberlosen Vektorregelung
Weitere Informationen zur Vektorregelung finden Sie im Listenhandbuch in den
Funktionsplänen 6020 ff.
8.5.2.2 Motorregelung wählen

Die Vektorregelung ist bereits voreingestellt

Für ein gutes Reglerverhalten müssen Sie die in der Abbildung grau markierten Elemente im
obigen Übersichtsbild anpassen. Wenn Sie in der Grundinbetriebnahme als Regelungsart
die Vektorregelung gewählt haben, ist bereits Folgendes eingestellt:
● Die Maximaldrehzahl für Ihre Anwendung.
● Das Motor- und Strommodell: Wenn die Motordaten im Umrichter zum Typenschild des
Motors passen, stimmt das Motor- und Strommodell im Umrichter und die Vektorregelung
kann zufrieden stellend arbeiten.
● Der Umrichter berechnet die Momentengrenzen passend zur Stromgrenze, die Sie bei
der Grundinbetriebnahme eingestellt haben.
ET 200pro FC-2 Umrichter
Betriebsanleitung, 08/2014, FW V 4.7, A5E34257324A AA
Funktionen einstellen
8.5 Motorregelung
119
