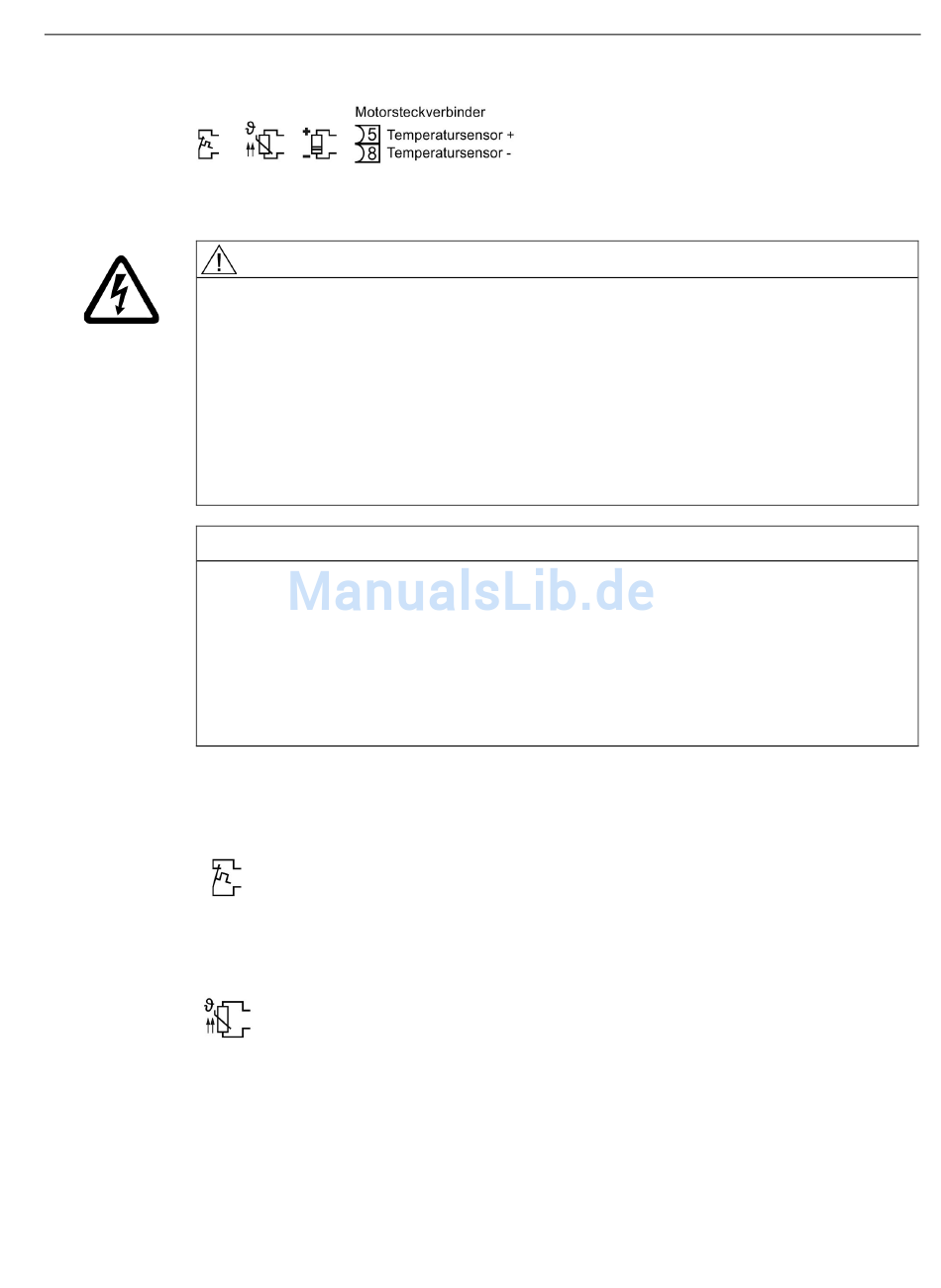

Bild 8-14
Lebensgefahr bei Berührung stromführender Teile im Motoranschlusskasten
Die Anschlüsse für den Temperatursensor und die Motorhaltebremse sind auf das Minus-
Potenzial des Zwischenkreises geschaltet. Die Berührung dieser Anschlüsse kann zum Tod
oder zu schweren Verletzungen führen.
• Halten Sie den Motoranschlusskasten immer geschlossen, wenn Netzspannung am
• Bevor Sie die Anschlüsse berühren, schalten Sie die Stromversorgung aus und warten
• Isolieren Sie die nicht verwendeten Leitungen.
ACHTUNG
Geräteschaden durch Erdung der Motoranschlussleitung
Die Anschlüsse für den Temperatursensor und die Motorhaltebremse sind auf das Minus-
Potenzial des Zwischenkreises geschaltet. Wenn diese Anschlüsse geerdet werden, wird
das Gerät beschädigt.
• Verwenden Sie hierzu geeignete Isolierungen.
• Isolieren Sie die nicht verwendeten Leitungen.
• Die nicht verwendeten Leitungen dürfen nicht geerdet werden.
Temperaturschalter
PTC-Sensor
ET 200pro FC-2 Umrichter
Betriebsanleitung, 08/2014, FW V 4.7, A5E34257324A AA
Anschluss des Motor-Temperatursensors an den Umrichter
GEFAHR
Umrichter anliegt.
Sie, bis die auf den Warnschildern angegebene Entladezeit abgelaufen ist.
Der Umrichter interpretiert einen Widerstand ≥ 100 Ω als geöffneten
Temperaturschalter und reagiert entsprechend der Einstellung von p0610.
Der Umrichter interpretiert einen Widerstand > 1650 Ω als Übertemperatur und
reagiert entsprechend der Einstellung von p0610.
Der Umrichter interpretiert einen Widerstand < 20 Ω als Kurzschluss und reagiert mit
der Warnmeldung A07015. Wenn die Warnung länger ansteht als 100 Millisekunden,
schaltet der Umrichter mit Störung F07016 ab.
Funktionen einstellen
8.6 Schutz- und Überwachungsfunktionen
125
