Drehzahlregler optimieren
Vorgehen
Um den Drehzahlregler zu optimieren, gehen Sie folgendermaßen vor:
1. Setzen Sie vorübergehend die Zeiten des Hochlaufgebers p1120 = 0 und p1121 = 0.
2. Setzen Sie vorübergehend die Vorsteuerung des Drehzahlreglers p1496 = 0.
3. Geben Sie einen Sollwertsprung vor und beobachten Sie den zugehörigen Istwert, z. B.
mit der Trace-Funktion im STARTER.
4. Optimieren Sie den Regler, indem Sie die Reglerparameter K
5. Stellen Sie die Hoch- und Rücklaufzeit des Hochlaufgebers wieder auf den
ursprünglichen Wert.
6. Setzen Sie die Vorsteuerung des Drehzahlreglers auf p1496 = 100 %.
Sie haben den Drehzahlregler optimiert.
8.6 Schutz- und Überwachungsfunktionen
Der Umrichter bietet Schutzfunktionen gegen Übertemperatur und Überstrom sowohl des
Umrichters als auch des Motors. Außerdem schützt sich der Umrichter bei generatorischem
Betrieb des Motors vor zu hoher Zwischenkreisspannung.
8.6.1 Temperaturüberwachung des Umrichters
Die Temperatur des Umrichters wird im Wesentlichen durch folgende Einflüsse bestimmt:
● Die Umgebungstemperatur
● Die mit dem Ausgangsstrom steigenden Ohm'schen Verluste
● Die mit der Pulsfrequenz steigenden Schaltverluste
ET 200pro FC-2 Umrichter
Betriebsanleitung, 08/2014, FW V 4.7, A5E34257324A AA
8.6 Schutz- und Überwachungsfunktionen

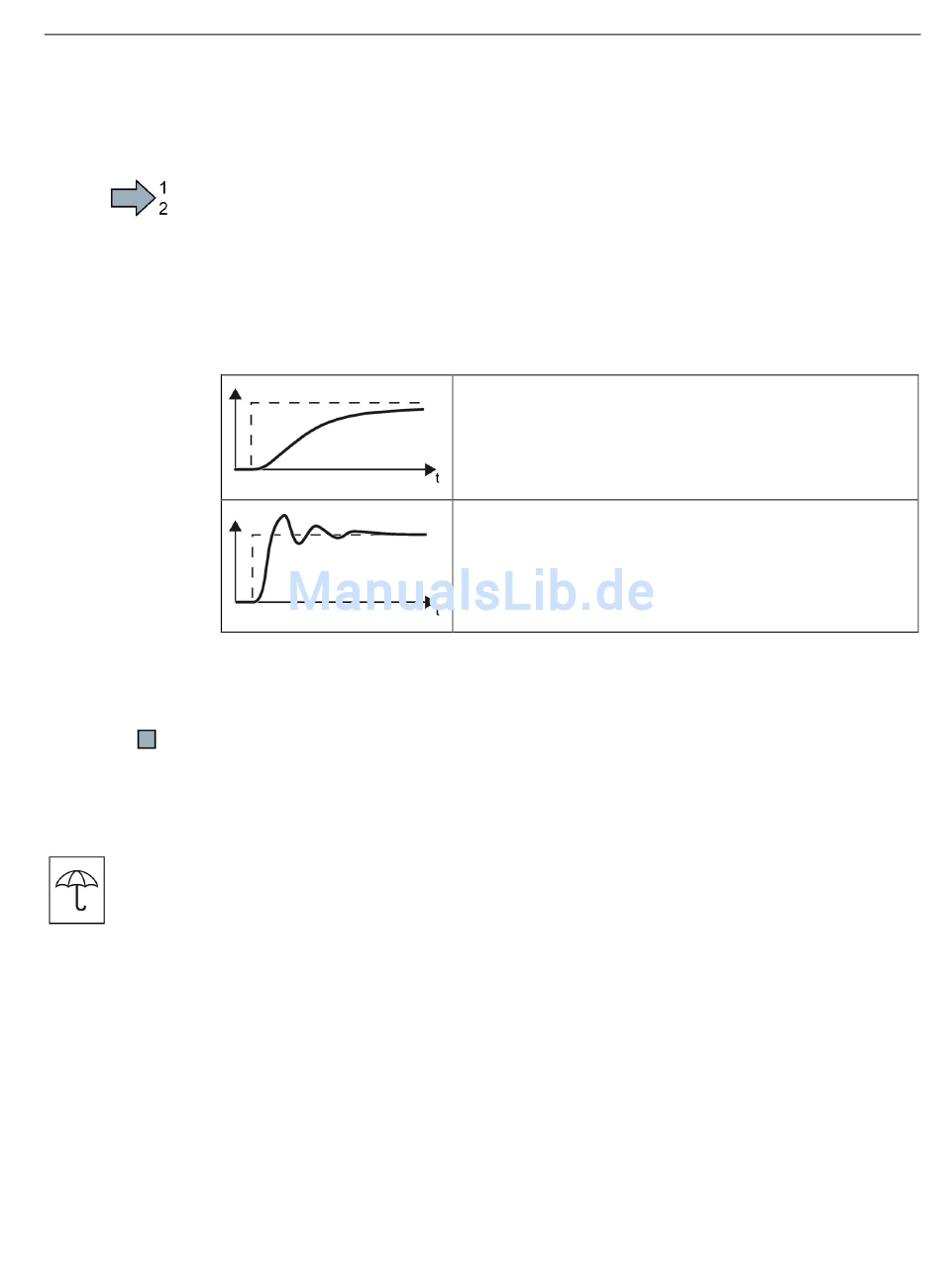

Istwert nähert sich nur langsam dem Sollwert.
Vergrößern Sie den Proportionalanteil K
•
die Integrationszeit T
N
Istwert nähert sich schnell dem Sollwert, schwingt aber weit
über.
Verkleinern Sie den Proportionalanteil K
•
die Integrationszeit T
N
Funktionen einstellen
und T anpassen.
P N
und verkleinern Sie
P
.
und vergrößern Sie
P
.
