Funktionen einstellen
8.7 Applikationsspezifische Funktionen
Die Funktion Gleichstrombremsung ist nur bei Asynchronmotoren möglich.

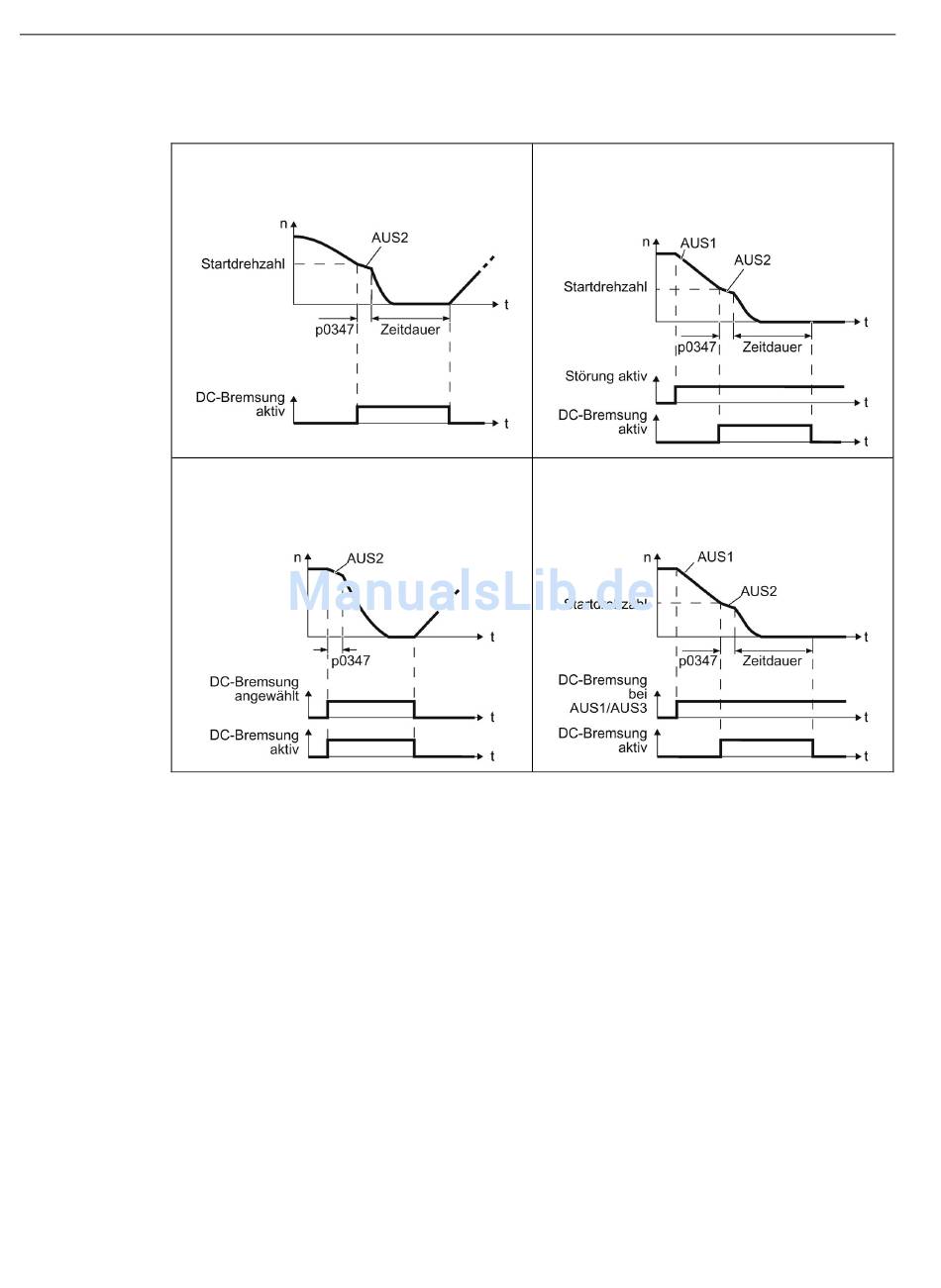

Gleichstrombremsung beim Unterschreiten einer
Steuerbefehl, z. B. p1230 = 722.3 (Steuerbefehl
Gleichstrombremsung beim Unterschreiten einer Startdrehzahl
1. Die Motordrehzahl hat die Startdrehzahl überschritten.
2. Der Umrichter aktiviert die Gleichstrombremsung, sobald die Motordrehzahl unter die
Startdrehzahl fällt.
Gleichstrombremsung beim Auftreten einer Störung
1. Es tritt eine Störung auf, die der Reaktion Gleichstrombremsung zugeordnet ist.
2. Der Motor bremst an der Rücklauframpe bis zur Startdrehzahl für die
Gleichstrombremsung.
3. Die Gleichstrombremsung beginnt.
Gleichstrombremsung durch einen Steuerbefehl
1. Die übergeordnete Steuerung gibt den Befehl für die Gleichstrombremsung, z. B. über
DI3: p1230 = 722.3.
2. Die Gleichstrombremsung beginnt.
136
Startdrehzahl
Voraussetzung: p1230 = 1 und p1231 = 14
Gleichstrombremsung durch Steuerbefehl
Voraussetzung: p1231 = 4 und p1230 =
über DI 3)
Gleichstrombremsung beim Auftreten einer
Störung
Voraussetzung: Störnummer und Störreaktion ist
über p2100 und p2101 zugewiesen
Gleichstrombremsung beim Ausschalten des
Motors
Voraussetzung: p1231 = 5 oder p1230 = 1 und
p1231 = 14
Betriebsanleitung, 08/2014, FW V 4.7, A5E34257324A AA
ET 200pro FC-2 Umrichter
