Funktionen einstellen

8.3 Sollwerte

Die Abkürzungen S1 ... S5b zum Kennzeichnen der Umrichter-Zustände sind im
PROFIdrive-Profil festgelegt.
Umrichter-
Zustand
S1
S2
S3
S4
S5a
S5b
8.3 Sollwerte
8.3.1 Übersicht
Über die Sollwertquelle erhält der Umrichter seinen Hauptsollwert. Der Hauptsollwert gibt
normalerweise die Drehzahl des Motors vor.
Bild 8-3
100
Erläuterung
Der Umrichter reagiert in diesem Zustand nicht auf den Befehl EIN. Der Umrichter
geht unter folgenden Bedingungen in diesen Zustand:
EIN war beim Einschalten des Umrichters aktiv.
•
Ausnahme: Bei aktiver Einschaltautomatik muss EIN nach dem Zuschalten der
Spannungsversorgung aktiv sein.
AUS2 oder AUS3 ist gewählt.
•
Dieser Zustand ist die Voraussetzung zum Einschalten des Motors.
Der Umrichter wartet auf die Betriebsfreigabe.
Der Motor ist eingeschaltet.
Der Motor wurde mit AUS1 ausgeschaltet und bremst mit der Rücklaufzeit des
Hochlaufgebers.
Der Motor wurde mit AUS3 ausgeschaltet und bremst mit der AUS3-Rücklaufzeit.

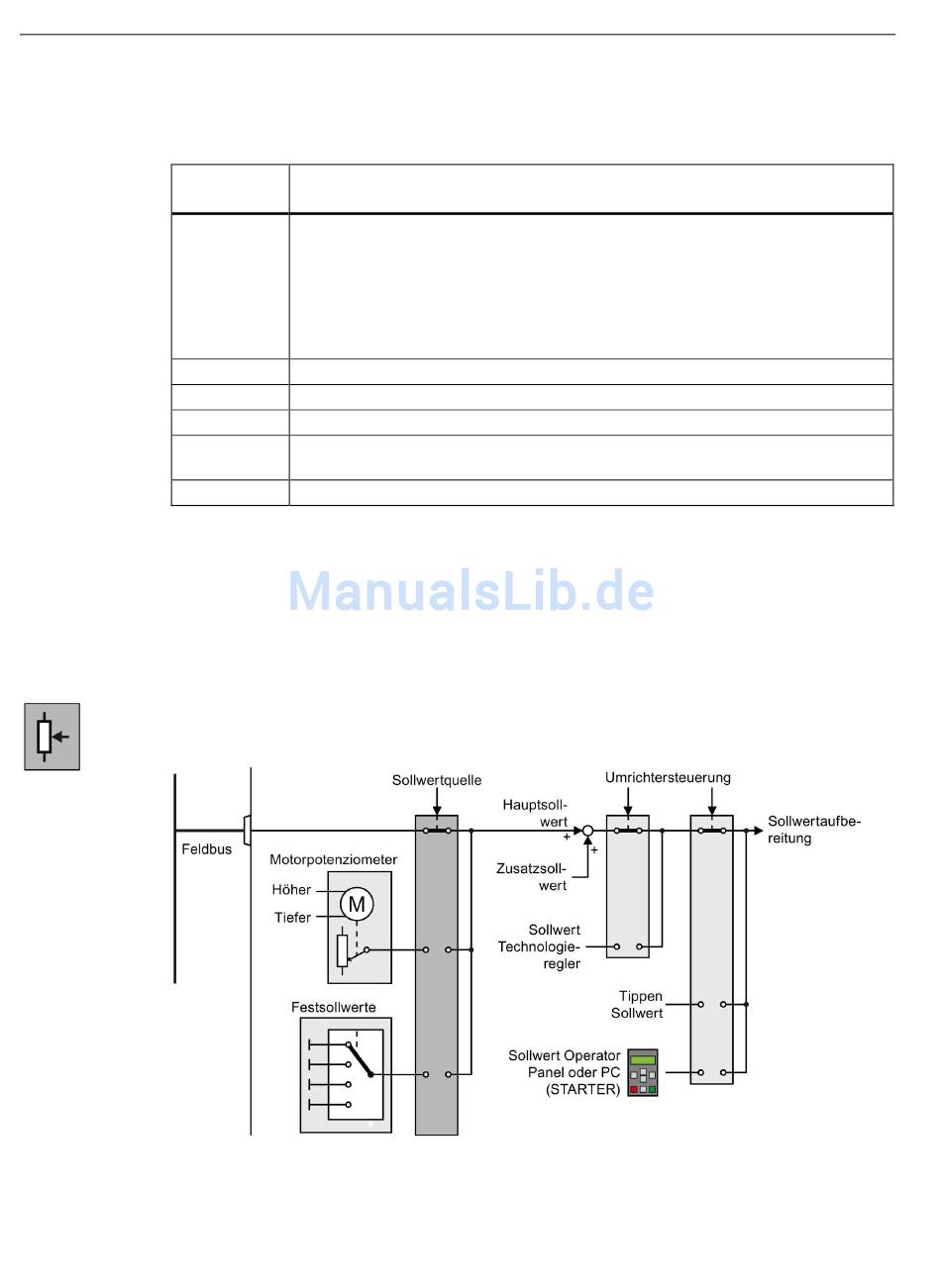

Sollwertquellen des Umrichters
