,1'8675,( (/(.7521,.
$QVFKOVVH
9
35,17(5
/37
Eiserstraße 5 / D-33415 Verl / Telefon 05246/963-0 / Telefax 05246/963-149
ÃÃÃÃÃÃÃÃÃÃÃÃÃ
6WURPYHUVRUJXQJ

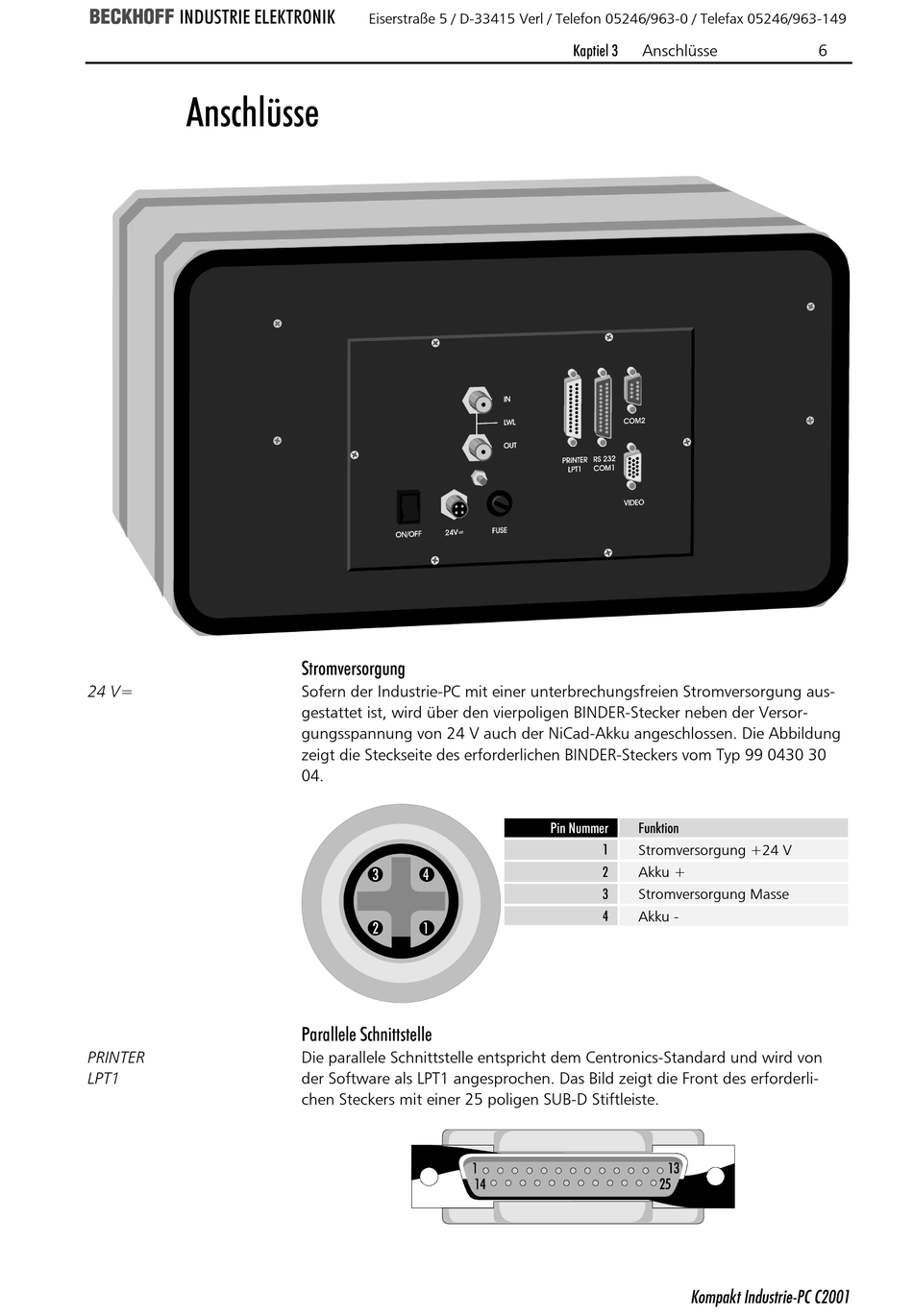

Sofern der Industrie-PC mit einer unterbrechungsfreien Stromversorgung aus-
gestattet ist, wird über den vierpoligen BINDER-Stecker neben der Versor-
gungsspannung von 24 V auch der NiCad-Akku angeschlossen. Die Abbildung
zeigt die Steckseite des erforderlichen BINDER-Steckers vom Typ 99 0430 30
04.
3DUDOOHOH 6FKQLWWVWHOOH
Die parallele Schnittstelle entspricht dem Centronics-Standard und wird von
der Software als LPT1 angesprochen. Das Bild zeigt die Front des erforderli-
chen Steckers mit einer 25 poligen SUB-D Stiftleiste.
.DSWLHO
Anschlüsse
3LQ 1XPPHU
)XQNWLRQ
Stromversorgung +24 V
Akku +
Stromversorgung Masse
Akku -
;_]`Q[d9^TecdbYU @33" !
6
