,1'8675,( (/(.7521,.
'DV %ORFNVFKDOWELOG GHV
& 0DLQERDUGV
360RGXOH
RGHU 0%
PLW 3DULW\%LW
5HLKHQIROJH EHOLHELJ
MHGH .RPELQDWLRQ P|JOLFK
PD[ PP KRKH 0RGXOH
(QWQHKPHQ HLQHV 6,00
0RGXOV
Eiserstraße 5 / D-33415 Verl / Telefon 05246/963-0 / Telefax 05246/963-149
ÃÃÃÃÃÃÃÃÃÃÃÃÃ

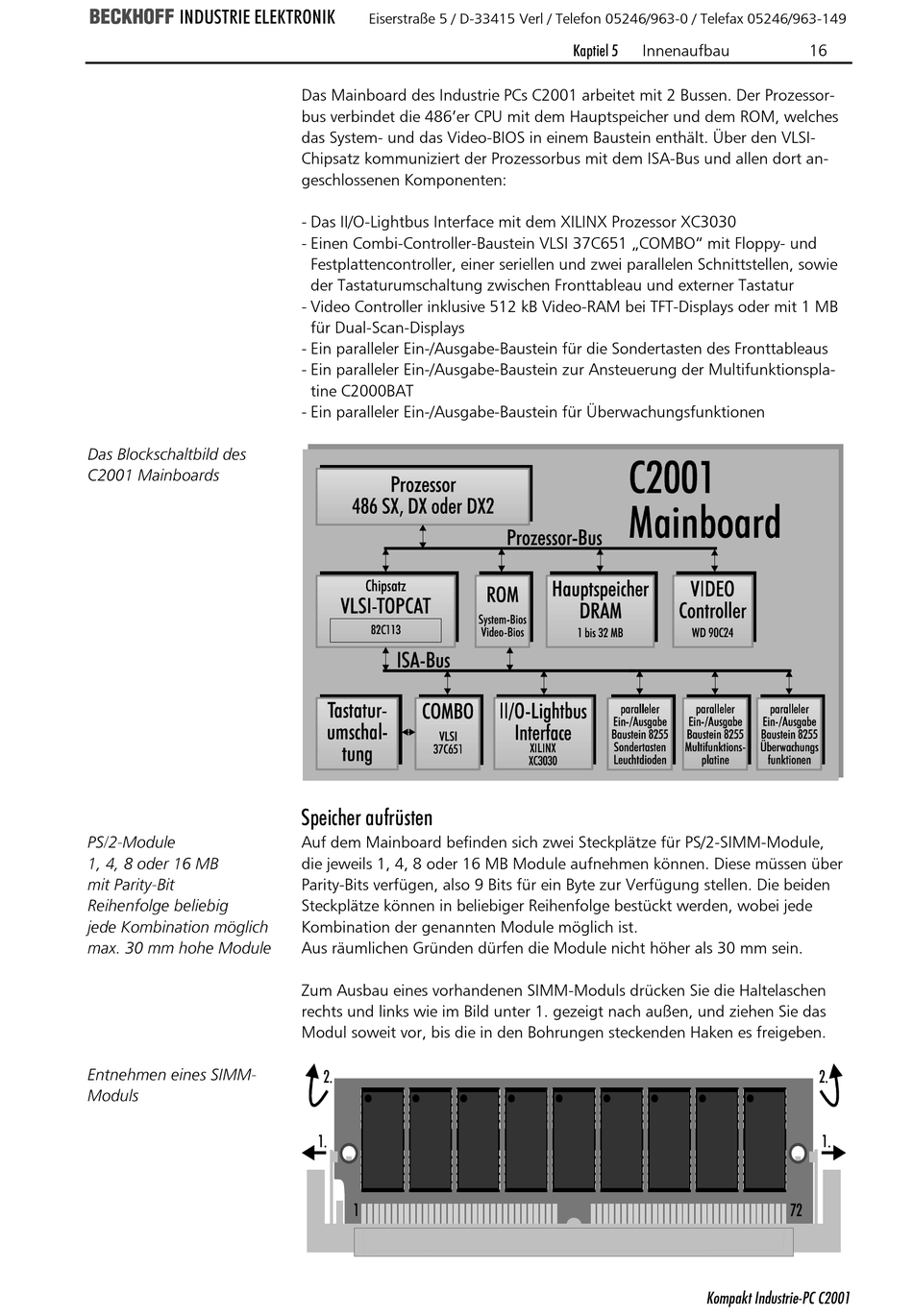

Das Mainboard des Industrie PCs C2001 arbeitet mit 2 Bussen. Der Prozessor-
bus verbindet die 486'er CPU mit dem Hauptspeicher und dem ROM, welches
das System- und das Video-BIOS in einem Baustein enthält. Über den VLSI-
Chipsatz kommuniziert der Prozessorbus mit dem ISA-Bus und allen dort an-
geschlossenen Komponenten:
- Das II/O-Lightbus Interface mit dem XILINX Prozessor XC3030
- Einen Combi-Controller-Baustein VLSI 37C651 „COMBO" mit Floppy- und
Festplattencontroller, einer seriellen und zwei parallelen Schnittstellen, sowie
der Tastaturumschaltung zwischen Fronttableau und externer Tastatur
- Video Controller inklusive 512 kB Video-RAM bei TFT-Displays oder mit 1 MB
für Dual-Scan-Displays
- Ein paralleler Ein-/Ausgabe-Baustein für die Sondertasten des Fronttableaus
- Ein paralleler Ein-/Ausgabe-Baustein zur Ansteuerung der Multifunktionspla-
tine C2000BAT
- Ein paralleler Ein-/Ausgabe-Baustein für Überwachungsfunktionen
6SHLFKHU DXIUVWHQ
Auf dem Mainboard befinden sich zwei Steckplätze für PS/2-SIMM-Module,
die jeweils 1, 4, 8 oder 16 MB Module aufnehmen können. Diese müssen über
Parity-Bits verfügen, also 9 Bits für ein Byte zur Verfügung stellen. Die beiden
Steckplätze können in beliebiger Reihenfolge bestückt werden, wobei jede
Kombination der genannten Module möglich ist.
Aus räumlichen Gründen dürfen die Module nicht höher als 30 mm sein.
Zum Ausbau eines vorhandenen SIMM-Moduls drücken Sie die Haltelaschen
rechts und links wie im Bild unter 1. gezeigt nach außen, und ziehen Sie das
Modul soweit vor, bis die in den Bohrungen steckenden Haken es freigeben.
.DSWLHO
Innenaufbau
;_]`Q[d9^TecdbYU @33" !
16
