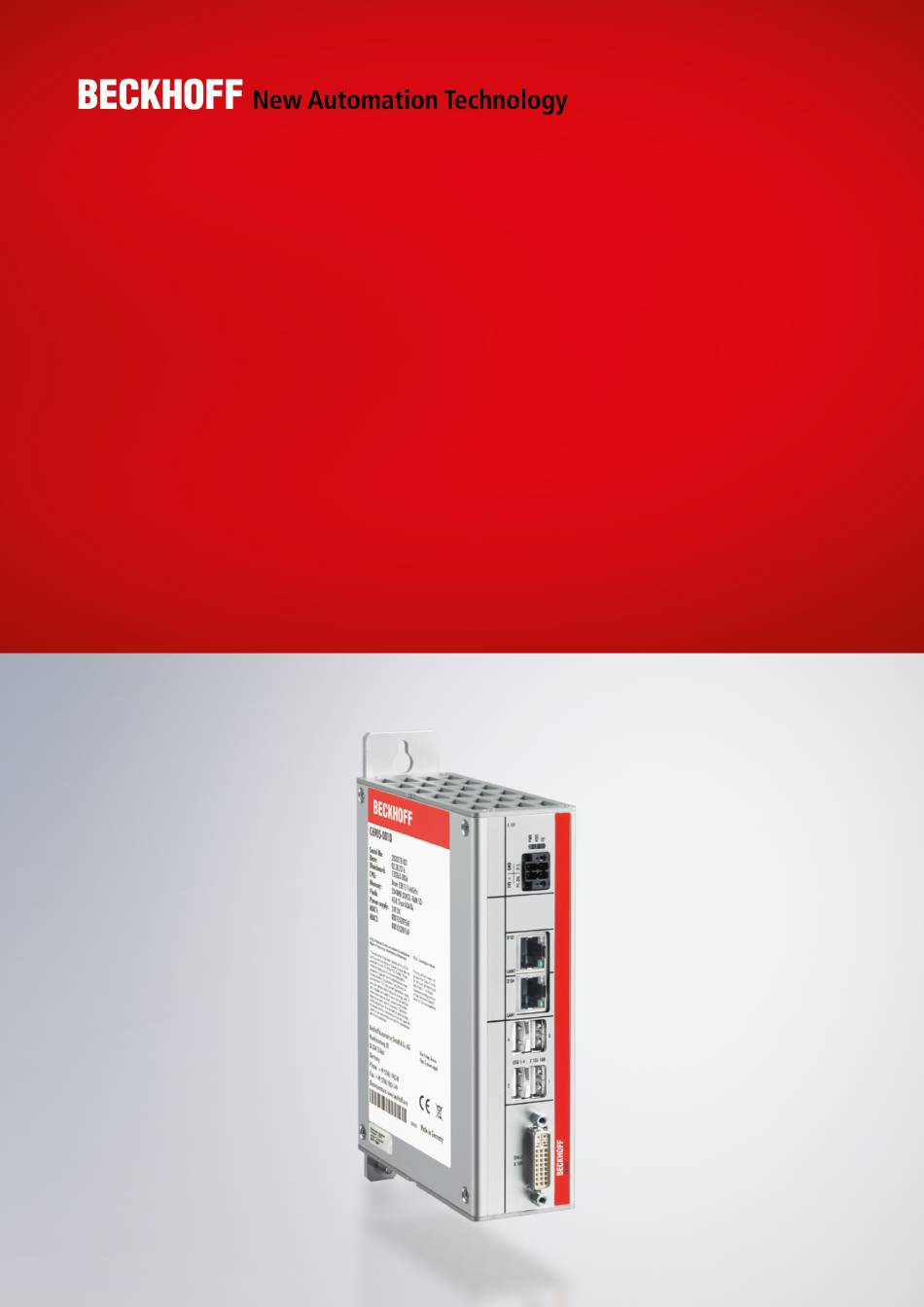

- Seite 1 Original-Handbuch | DE C6905 Industrie-PC 03.04.2024 | Version: 3.2...
- Seite 3 Erdung des Industrie-PCs .................... 25 4.3.2 Leitungen und Spannungsversorgung anschließen............ 26 Industrie-PC ein- und ausschalten .................... 27 5 Beckhoff Device Manager ........................ 28 6 Außerbetriebnahme .......................... 30 Spannungsversorgung und Leitungen trennen ................ 30 Demontage und Entsorgung ...................... 31 7 Instandhaltung............................ 33 Reinigung ............................
- Seite 4 Inhaltsverzeichnis Version: 3.2 C6905...
- Seite 5 EP1590927, EP1789857, EP1456722, EP2137893, DE102015105702 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. ® EtherCAT ist eine eingetragene Marke und patentierte Technologie lizenziert durch die Beckhoff Automation GmbH, Deutschland Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland.
- Seite 6 Haftungsausschluss Im Fall von Nichtbeachtung dieser Dokumentation und damit dem Einsatz der Geräte außerhalb der dokumentierten Betriebsbedingungen, ist Beckhoff von der Haftung ausgeschlossen. Signalwörter Im Folgenden werden die Signalwörter eingeordnet, die in der Dokumentation verwendet werden. Warnung vor Personenschäden GEFAHR Es besteht eine Gefährdung mit hohem Risikograd, die den Tod oder eine schwere Verletzung zur Folge...
- Seite 7 • dieses Personal regelmäßig in allen zutreffenden Fragen von Arbeitssicherheit und Umweltschutz unterwiesen wird, die Betriebsanleitung und insbesondere die darin enthaltenen Sicherheitshinweise kennt. • die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort der Produkte zur Verfügung steht. C6905 Version: 3.2...
- Seite 8 Zu Ihrer Sicherheit Hinweise zur Informationssicherheit Die Produkte der Beckhoff Automation GmbH & Co. KG (Beckhoff) sind, sofern sie online zu erreichen sind, mit Security-Funktionen ausgestattet, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Trotz der Security-Funktionen sind die Erstellung, Implementierung und ständige Aktualisierung eines ganzheitlichen Security-Konzepts für den Betrieb notwendig, um die jeweilige Anlage,...

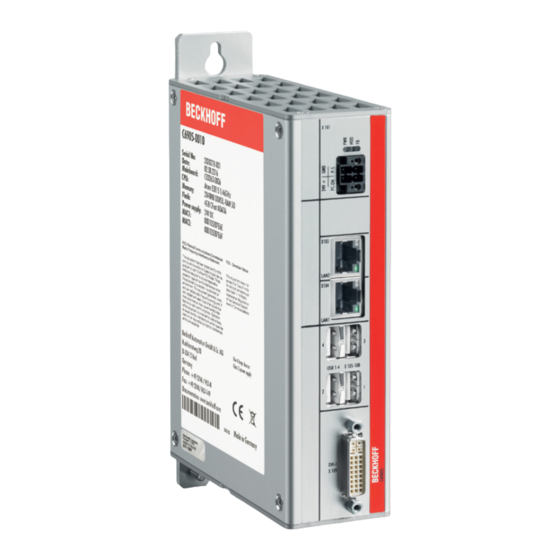

- Seite 9 Produktübersicht Produktübersicht Der Industrie-PC C6905 gehört zu der Reihe der kompakten Industrie-PCs für den raumsparenden Schaltschrankeinbau. Es handelt sich dabei um ein Gerät für diverse Applikationen und Anforderungen. Dank der vorhandenen Prozessoren können Sie den Industrie-PC unter anderem für folgende Anwendungen einsetzen: •...
- Seite 10 Produktübersicht Aufbau Abb. 1: Aufbau Tab. 1: Legende Aufbau C6905 Komponente Beschreibung Montageplatte Platte zur Montage des Industrie-PCs über die Rückseite im Schaltschrank Typenschild Angaben zur Ausstattung des Industrie-PCs Seitliche Abdeckung Zugang zu Batterie und Speichermedien Schutzleiteranschluss PE Niederohmige Schutzerdung und Funktionserdung des...
- Seite 11 Zuleitungen zu erreichen. Es sollten mindestens 22 V am Spannungsversorgungsstecker des Industrie-PCs anliegen, damit bei Spannungsschwankungen der Industrie-PC eingeschaltet bleibt. Der Stecker ist im Lieferumfang enthalten. Einen Ersatzstecker erhalten Sie bei Ihrem Beckhoff Vertrieb unter der folgenden Bestelloption: • C9900-P943: Stromversorgungsstecker für Industrie-PC C6905 C6905 Version: 3.2...
- Seite 12 Produktübersicht 3.2.2 Ethernet RJ45 Der C6905 verfügt über zwei Gigabit-LAN-Anschlüsse (X103, X104). Die Ethernet-Standards 100Base-T, 1000Base-T und 2500Base-T ermöglichen den Anschluss entsprechender Netzwerkkomponenten und Datenraten von 100/1000/2500 MBit/s. Die erforderliche Geschwindigkeit wird automatisch gewählt. Es wird die Anschlusstechnik RJ45 mit Twisted-Pair-Kabeln angewandt. Die maximale Länge der Kabelverbindung beträgt dabei 100 m.
- Seite 13 Produktübersicht Tab. 6: LED-Beleuchtung Geschwindigkeit 100/1000/2500 MBit/s MBit/s 1000 Leuchtet orange 2500 Leuchtet grün C6905 Version: 3.2...
- Seite 14 Der Industrie-PC verfügt über vier USB-Schnittstellen (X105-X108). Die Schnittstellen dienen dem Anschluss von Peripheriegeräten mit USB-Anschluss. Die folgende Tabelle gibt die Schnittstellenzuteilung entsprechend der Gerätegeneration an: Tab. 7: USB-Schnittstellen Gerätegeneration Generation USB-Schnittstellen C6905-0010 4x USB-2.0 C6905-0020 2x USB-3.0 2x USB-2.0 C6905-0030 2x USB-3.1 Gen.
- Seite 15 DDC Clock + 5 V Power TMDS Clock Shield DDC Data Ground (+ 5 V, Analog H/ TMDS Clock + V Sync) Analog Vertical Sync Hot Plug Detect TMDA Clock - C6905 Version: 3.2...
- Seite 16 Tab. 10: Bedeutung Status-LEDs Farbe/Blinkintervall Bedeutung PWR (Power) grün Rechner an Rechner aus FB (Feldbus) TwinCAT Stop blau TwinCAT Config blau/rot blinkend TwinCAT Config (Feldbus Error) grün TwinCAT Run grün/rot blinkend TwinCAT Run (Feldbus Error) HDD (Festplatte) Zugriff auf Speichermedien Version: 3.2 C6905...
- Seite 17 Produktübersicht Typenschild Durch das Typenschild erhalten Sie Angaben zur Ausstattung des Industrie-PCs. Das hier abgebildete Typenschild dient lediglich als Beispiel. xxxxxxxx xxxxxxxxxxxxx xxxxxxxxxxxxx Abb. 7: Typenschild Beispiel C6905 Version: 3.2...
- Seite 18 Produktübersicht Tab. 11: Legende Typenschild C6905 Beschreibung Modell: Die letzten vier Ziffern geben die Generation des Geräts an. Seriennummer (BTN) Produktionsdatum Mainboard Arbeitsspeicher Speichermedien Netzteil zur Spannungsversorgung: 24 V MAC-Adressen der Ethernet-Schnittstellen (X103, X104) FCC-Zulassung Anschrift des Herstellers Symbole Hinweis: Hier befinden sich die für das Gerät zutreffenden Symbole wie CE, EAC, UKCA, Welche Zulassungen Ihr Gerät besitzt, entnehmen Sie Ihrem Typenschild sowie Kapitel 10.2...
- Seite 19 Produktübersicht Abb. 8: Funktion USV Aus der SPS steuern Sie die USV mit dem Funktionsbaustein FB_S_UPS_BAPI an. Nähere Informationen dazu erhalten Sie im Beckhoff Information System unter folgendem Link: https://infosys.beckhoff.com/ english.php?content=../content/1033/tcplclib_tc2_sups/3716524299.html&id=7162402166301276776 C6905 Version: 3.2...
- Seite 20 3. Überprüfen Sie die Vollständigkeit Ihrer Lieferung anhand Ihrer Bestellung. 4. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 5. Im Fall von Unstimmigkeiten zwischen Verpackungsinhalt und Bestellung oder bei Transportschäden, informieren Sie den Beckhoff Service (siehe Kapitel 10.1 Service und Support). Version: 3.2 C6905...
- Seite 21 Eine von der Dokumentation abweichende Montage des Geräts kann die Funktionsfähigkeit beeinträchtigen. • Montieren Sie das Gerät ausschließlich in den dokumentierten Ausrichtungen. Der Industrie-PC C6905 ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel 9 Technische Daten [} 40]).
- Seite 22 Die Abmessungen des Industrie-PCs und der Montageplatte dienen der Vorbereitung des Schaltschranks und der korrekten Montage des Geräts im Schaltschrank. Alle Abmessungen sind in mm angegeben. Abbildung 10 stellt die Abmessungen des Industrie-PCs mit der Standard-Montageplatte dar. 34 ,5 Abb. 10: Abmessungen Standard-Montageplatte Version: 3.2 C6905...
- Seite 23 1. Setzen Sie die Befestigungsschrauben in die Bohrlöcher in der Rückwandplatte des Schaltschranks. 2. Hängen Sie den PC an den gekennzeichneten Stellen der Montageplatte (siehe Abb. 11) auf die Schrauben. 3. Ziehen Sie die Befestigungsschrauben fest. ð Sie haben den Industrie-PC im Schaltschrank montiert. C6905 Version: 3.2...
- Seite 24 4 A geschützt sein. Verkabeln Sie den Industrie-PC im Schaltschrank gemäß der Norm EN 60204-1:2006 Schutzkleinspannungen (PELV = Protective Extra Low Voltage), sodass eine Seite des Stromkreises oder ein Punkt der Energiequelle dieses Stromkreises an das Schutzleitersystem angeschlossen ist. Version: 3.2 C6905...
- Seite 25 EN 61000-6-4. Für die EMV des Geräts ist die Funktionserdung erforderlich. Die Funktionserdung stellen Sie durch die Erdungsverbindung an der Montageplatte des PCs mit dem zentralen Erdungspunkt des Schaltschranks her, in den der PC eingebaut wird. C6905 Version: 3.2...
- Seite 26 2. Montieren Sie das Spannungskabel. 3. Stecken Sie das Spannungskabel in die Spannungsbuchse des Industrie-PCs. 4. Verschrauben Sie das Spannungskabel mit der Spannungsbuchse des Industrie-PCs. 5. Schließen Sie den PC an Ihre externe 24-V-Spannungsversorgung an. 6. Schalten Sie die 24-V-Spannungsversorgung ein. Version: 3.2 C6905...
- Seite 27 Wenn Sie den PC das erste Mal einschalten, wird das optional vorinstallierte Betriebssystem gestartet. Für die von Ihnen angeschlossene Zusatzhardware müssen Sie die Treiber nachträglich selbst installieren. Zusätzlich startet der Beckhoff Device Manager automatisch. Bei dem Device Manager handelt es sich um eine Software von Beckhoff, die Sie bei der Konfiguration des PCs unterstützt.
- Seite 28 Beckhoff Device Manager Handbuch. Erster Start Beckhoff Device Manager Wenn Ihr Industrie-PC das erste Mal hochgefahren wird, startet auch der Beckhoff Device Manager zum ersten Mal automatisch. Es öffnet sich der Security Wizard. Dieser weist Sie darauf hin, dass Sie das von Beckhoff standardmäßig eingestellte Passwort neu setzen sollen.
- Seite 29 Um den Beckhoff Device Manager manuell zu starten, gehen Sie wie folgt vor: 1. Öffnen Sie lokal einen Webbrowser auf dem Industrie-PC. 2. Geben Sie localhost/config im Webbrowser ein, um den Beckhoff Device Manager zu starten. Der Beckhoff Device Manager startet. Es erscheint der Security Wizard.
- Seite 30 5. Notieren Sie sich die Beschaltung aller Datenübertragungsleitungen, wenn Sie die Verkabelung mit einem anderen Gerät wiederherstellen wollen. 6. Trennen Sie die Datenübertragungsleitungen vom Industrie-PC. 7. Klemmen Sie abschließend das Erdungsband ab. ð Sie haben die Leitungen und die Spannungsversorgung getrennt. Version: 3.2 C6905...
- Seite 31 1. Lösen Sie die Befestigungsschrauben nur so weit, dass sie weiterhin im Schaltschrank stecken bleiben. 2. Heben Sie den PC soweit an, dass die Befestigungsschrauben in die Schlüssellöcher (siehe Abb. 14) rutschen. 3. Nehmen Sie den PC aus dem Schaltschrank heraus. ð Sie haben den PC demontiert. Abb. 14: Demontage Schaltschrank C6905 Version: 3.2...
- Seite 32 • Führen Sie Metallteile dem Metallrecycling zu. • Entsorgen Sie Elektronik-Bestandteile, wie Lüfter und Leiterplatten, entsprechend der nationalen Elektronik-Schrott-Verordnung. • Kleben Sie die Pole der Motherboard-Batterie CR2032 isolierend ab und entsorgen Sie die Batterie über das lokale Batterie-Recycling. Version: 3.2 C6905...
- Seite 33 Funktionsfähigkeit gewährleistet wird. Dazu tragen die Reinigung und Wartung durch den Austausch bestimmter Gerätekomponenten bei. Reparatur Reparaturen am Gerät dürfen ausschließlich vom Hersteller vorgenommen werden. Kontaktieren Sie in einem Reparaturfall den Beckhoff Service (siehe Kapitel 10.1 Service und Support [} 41]). Reinigung HINWEIS Ungeeignete Reinigungsmittel Die Verwendung ungeeigneter Reinigungsmittel kann zu Sachschäden führen.
- Seite 34 Wartung HINWEIS Einsatz falscher Ersatzteile Der Einsatz von Ersatzteilen, die nicht über den Beckhoff Service bestellt wurden, kann zu unsicherem und fehlerhaftem Betrieb führen. • Setzen Sie ausschließlich Ersatzteile ein, die Sie über den Beckhoff Service bestellt haben. Beckhoff Geräte werden aus Komponenten der höchsten Qualität und Robustheit hergestellt, ausgewählt und getestet für beste Interoperabilität, langfristige Verfügbarkeit und zuverlässige Funktion unter den...
- Seite 35 • Eventuelle Ladungen vom eigenen Körper ableiten durch die Berührung von geerdetem Metall (z.B. Schaltschranktür). • Handgelenkerdungsband tragen. • Erst mit Handgelenkerdungsband neue elektronische Komponenten aus der ESD-Verpackung (getönter Kunststoffbeutel) entnehmen. • Kein Umhergehen mit elektronischen Komponenten ohne ESD-Verpackung in der Hand. C6905 Version: 3.2...
- Seite 36 Torx TX10 Schrauben und nehmen Sie die Abdeckung ab (siehe Abb. 15). Abb. 15: Zugang Batterie und Speichermedium Sie haben nun Zugriff auf Batterie (1) und CFast (2) (siehe Abb. 16). Abb. 16: Batterie und CFast Version: 3.2 C6905...
- Seite 37 Tauschen Sie die Batterie gegen R/C (BBCV2), Artikelnummer CR2032, Nominalspannung 3 V. Die Verwendung einer anderen Batterie kann zu Feuer oder Explosion führen. • Tauschen Sie die Batterie ausschließlich gegen eine Ersatzbatterie aus dem Beckhoff Service. • Achten Sie beim Austausch der Batterie auf die richtige Polung.
- Seite 38 Wenn Sie ein Speichermedium entsprechend der Empfehlung von Beckhoff tauschen wollen, müssen Sie die Daten von dem alten auf das neue Speichermedium kopieren. Dafür können Sie das Beckhoff Service Tool (BST) verwenden. Das BST ist ein grafisches Sicherungs- und Wiederherstellungsprogramm für PCs mit einem Windows Betriebssystem.
- Seite 39 Störung Ursache Maßnahmen Keine Funktion des Industrie-PCs Fehlende Spannungsversorgung Kabel für die des Industrie-PCs Spannungsversorgung prüfen Andere Ursache Beckhoff Service anrufen Der Industrie-PC bootet nicht BIOS-Setup-Einstellungen BIOS-Setup-Einstellungen prüfen vollständig fehlerhaft (Defaults laden) Andere Ursachen Beckhoff Service anrufen Der Industrie-PC bootet, Software...
- Seite 40 Technische Daten Technische Daten Tab. 14: Technische Daten Produktbezeichnung C6905 Abmessungen (B x H x T) 45 x 163 x 115 mm, ohne Montageplatte Gewicht 900 g bei Grundausstattung Versorgungsspannung 22-30 V DC (24-V-DC-Netzteil) NEC Class 2 Leistungsaufnahme Datenblatt Leistungsaufnahme und Verlustleistung im Downloadfinder - Datenblätter:...
- Seite 41 Im Anhang finden Sie Informationen für den Servicefall sowie Angaben zu den Zulassungen, die Ihr Gerät besitzt. 10.1 Service und Support Beckhoff mit seinen weltweiten Niederlassungen bietet einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Service Das Beckhoff Service Center unterstützt Sie rund um den After-Sales-Service:...
- Seite 42 Interferenz auf eigene Kosten zu beheben. FCC Zulassungen für Kanada FCC: Canadian Notice Dieses Gerät überschreitet nicht die Klasse A Grenzwerte für Abstrahlungen, wie sie von der „Radio Interference Regulations of the Canadian Department of Communications“ festgelegt wurden. Version: 3.2 C6905...
- Seite 43 Abb. 9 Montageplatte ..........................Abb. 10 Abmessungen Standard-Montageplatte..................Abb. 11 Schaltschrankeinbau........................Abb. 12 Beckhoff Device Manager - Change Passwords................Abb. 13 Beckhoff Device Manager - Startseite..................Abb. 14 Demontage Schaltschrank ......................Abb. 15 Zugang Batterie und Speichermedium..................Abb. 16 Batterie und CFast ........................
- Seite 44 USB-Schnittstellen Gerätegeneration ..................Tab. 8 USB-Schnittstelle Pinbelegung ....................Tab. 9 DVI-Schnittstelle Pinbelegung...................... Tab. 10 Bedeutung Status-LEDs....................... Tab. 11 Legende Typenschild C6905 ....................... Tab. 12 Austauschempfehlungen Gerätekomponenten................Tab. 13 Technische Daten der eingesetzten Batterie ................Tab. 14 Technische Daten ........................Version: 3.2 C6905...
- Seite 46 Mehr Informationen: www.beckhoff.com/C6905/ Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.com www.beckhoff.com...
