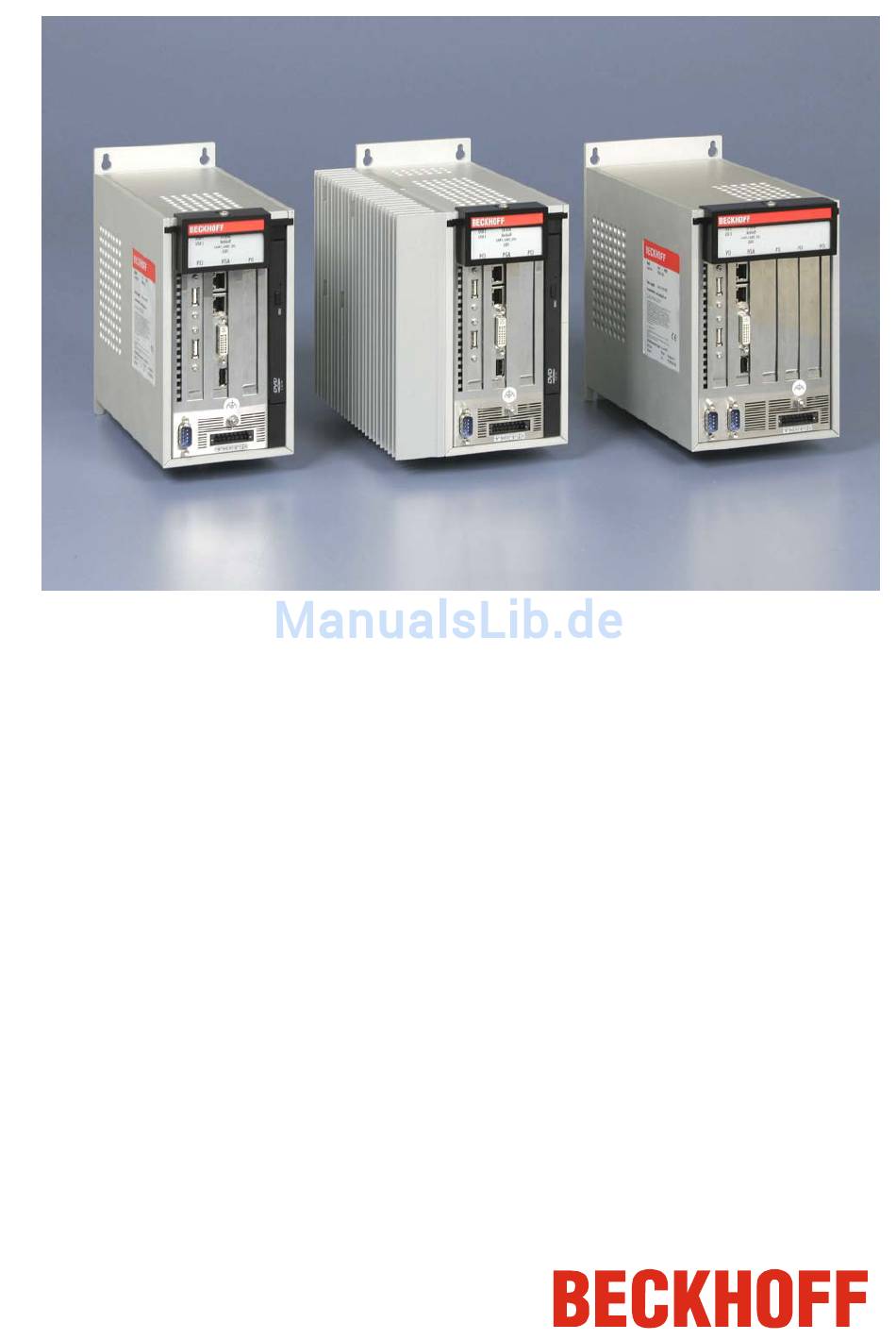

Installations- und Betriebsanleitung für
Schaltschrank-PCs C63xx -0030
-0040
Version: 1.3
Datum: 21.02.2011

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Beckhoff C6320

  • Seite 1 Installations- und Betriebsanleitung für Schaltschrank-PCs C63xx -0030 -0040 Version: 1.3 Datum: 21.02.2011...
  • Seite 3: Inhaltsverzeichnis

    Allgemeine Hinweise Hinweise zur Dokumentation Haftungsbedingungen Erklärung der Sicherheitssymbole Grundlegende Sicherheitsmaßnahmen Sorgfaltspflicht des Betreibers Anforderungen an das Bedienungspersonal Produktbeschreibung Bestimmungsgemäße Verwendung Aufbau C6320, C6330 Aufbau C6325, C6335 Aufbau C6340, C6350 Schnittstellen USB-Schnittstellen Netzwerk-Anschluss DVI-Schnittstelle USB-Schnittstelle Serielle Schnittstelle Zusätzliche Steckkarten (optional)
  • Seite 4 Inhaltsverzeichnis Einbaumaße Anhang Technische Daten Approvals FCC: Federal Communications Commission Radio Frequency Interference Statement FCC: Canadian Notice C63xx...
  • Seite 5: Allgemeine Hinweise

    Ansprüche auf Änderung bereits gelieferter Produkte gemacht werden. © Diese Dokumentation ist urheberrechtlich geschützt. Jede Wiedergabe oder Drittverwendung dieser Publikation, ganz oder auszugsweise, ist ohne schriftliche Erlaubnis der Beckhoff Automation GmbH verboten. Erklärung der Sicherheitssymbole In der vorliegenden Betriebsanleitung werden die folgenden Sicherheits- symbole verwendet.
  • Seite 6: Grundlegende Sicherheitsmaßnahmen

    Allgemeine Hinweise Grundlegende Sicherheitsmaßnahmen Abschalten des PCs nur Bevor der Industrie-PC abgeschaltet werden darf, muss die laufende nach Beendigung der Software regulär beendet werden. Software Ansonsten können Daten auf der Festplatte verloren gehen. Lesen Sie dazu den Abschnitt Industrie-PC ein- und ausschalten.
  • Seite 7: Sorgfaltspflicht Des Betreibers

    Allgemeine Hinweise Sorgfaltspflicht des Betreibers Der Betreiber muss sicherstellen, dass • der Industrie-PC nur bestimmungsgemäß verwendet wird (vgl. hierzu Kapitel Produktbeschreibung). • der Industrie-PC nur in einwandfreiem, funktionstüchtigem Zustand betrieben wird. • die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort des Industrie-PCs zur Verfügung steht.
  • Seite 8: Produktbeschreibung

    Control-Panel CP68xx oder CP78xx für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Die PCs der Serie C63xx-0030 und C63xx-0040 unterscheiden sich durch die Prozessorausstattung. Aufbau C6320, C6330 Ausstattung mit 3 PCI-Slots Frontansicht am Beispiel des C6330 in Grundausstattung Öffnen des Gehäuses...
  • Seite 9 Produktbeschreibung Ansicht des geöffneten PCs C6330 Das Rechnerchassis lässt sich jetzt aus dem Gehäuse herausnehmen. Im unteren Bereich des Chassis des C6330 befindet sich das Netzteil (1), im oberen Bereich die 2,5“-Festplatte (2). Das Steckkarten Motherboard (3) befindet sich im zweiten Slot des Gehäuses.
  • Seite 10: Aufbau C6325, C6335

    Produktbeschreibung Aufbau C6325, C6335 Ausstattung ohne Lüfter Frontansicht am Beispiel des C6335 in Grundausstattung Öffnen des Gehäuses Um das PC-Gehäuse zu öffnen, lösen Sie zunächst die Schraube (1) mit einem Schraubendreher um eine Umdrehung. Die Kunststoffkappe (2) läßt sich dann nach vorne ziehen und entriegelt die Deckelplatte (3). Ansicht von oben in das geöffnete Gehäuse Sie können die Deckelplatte jetzt nach oben abnehmen.
  • Seite 11 Produktbeschreibung Ansicht des geöffneten PCs C6335 Das Rechnerchassis lässt sich jetzt aus dem Gehäuse herausnehmen. Im unteren Bereich des Chassis des C6335 befindet sich das Netzteil (1), im oberen Bereich die 2,5“-Festplatte (2). Das Steckkarten Motherboard (3) befindet sich im zweiten Slot des Gehäuses.
  • Seite 12: Aufbau C6340, C6350

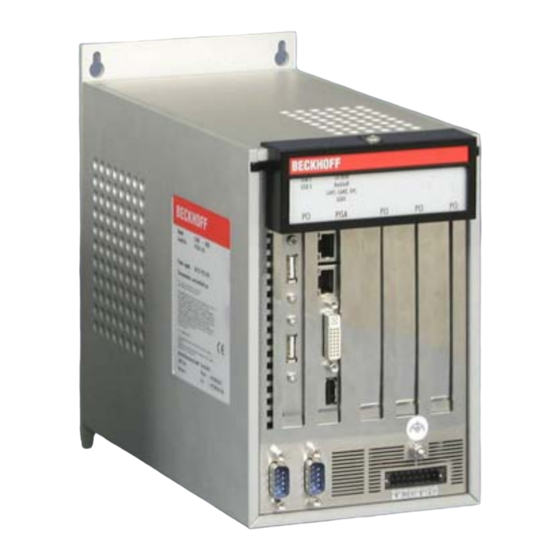

    Produktbeschreibung Aufbau C6340, C6350 Ausstattung mit 5 PCI-Slots Frontansicht am Beispiel des C6340 in Grundausstattung Öffnen des Gehäuses Um das PC-Gehäuse zu öffnen, lösen Sie zunächst die Schraube (1) mit einem Schraubendreher um eine Umdrehung. Die Kunststoffkappe (2) läßt sich dann nach vorne ziehen und entriegelt die Deckelplatte (3). Ansicht von oben in das geöffnete Gehäuse Sie können die Deckelplatte jetzt nach oben abnehmen.
  • Seite 13 Produktbeschreibung Ansicht des geöffneten PCs C6340 Das Rechnerchassis lässt sich jetzt aus dem Gehäuse herausnehmen. Im unteren Bereich des Chassis des C6340 befindet sich das Netzteil (1), im oberen Bereich die 2,5“-Festplatte (2). Das Steckkarten Motherboard (3) befindet sich im zweiten Slot des Gehäuses.
  • Seite 14: Schnittstellen

    Produktbeschreibung Schnittstellen Schnittstellen der Industrie-PCs C63xx USB-Schnittstellen USB1 – USB2 Die beiden USB-Schnittstellen (1) und (2) dienen dem Anschluss des Control Panels CP68xx oder CP78xx. Unterstützt wird die USB 2.0-Norm. Alternativ können Peripheriegeräte mit USB-Anschluss angeschlossen werden. Netzwerk-Anschluss Netzwerk Über die 10/100 BaseT RJ-45-Anschlüsse (3) und (4) des On Board Ethernet Adapters wird der PC mit dem lokalen Netzwerk verbunden.
  • Seite 15: Installationsanleitung

    4. Bitte bewahren Sie unbedingt die mitgelieferten Unterlagen auf, sie enthalten wichtige Informationen zum Umgang mit Ihrem Gerät. 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 6. Sollten Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Ihrer Bestellung feststellen, informieren Sie bitte den Beckhoff Service. C63xx...
  • Seite 16: Einbau Des Pcs In Den Schaltschrank

    Installationsanleitung Einbau des PCs in den Schaltschrank Die Industrie-PCs C63xx sind für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel Technische Daten). Vorbereitung des Der Schaltschrank muss mit den vier Bohrungen für die Schaltschrankes Befestigungsschrauben entsprechend der Geräteabmessungen des PCs (siehe Kapitel Einbaumaße) ausgestattet werden.
  • Seite 17: Stromversorgung Des Industrie-Pcs

    Installationsanleitung Stromversorgung des Industrie-PCs Netzteilausstattung Der Industrie-PC ist mit einem 24 V Netzteil ausgestattet. Wenn der Industrie-PC mit einem Netzteil mit integrierter USV ausgeliefert wurde (Bestelloption), kann in Verbindung mit dem Akku-Pack Hinweis C9900-U330 eine Unterbrechungsfreie Stromversorgung (USV) aufgebaut werden. Bei Verwendung anderer Akku-Packs besteht Explosionsgefahr! Gefahr Pinbelegung Anschlussstecker...
  • Seite 18: Montage Der Versorgungskabel

    Installationsanleitung Montage der Versorgungskabel Verdrahtung entsprechend Montieren Sie die Kabel für die Stromversorgung des Industrie-PCs, den Verdrahtungsplan Anschluss des Akku-Packs sowie den kundenspezifischen Komponenten für das Herunterfahren des PCs entsprechend dem Verdrahtungsplan mit dem mitgelieferten Material zur Steckermontage. Material zur Steckermontage Material zur Steckermontage Steckerleiste 8-polig,...
  • Seite 19: Anschließen Der Stromversorgung

    Installationsanleitung Anschließen der Stromversorgung Die externe Verdrahtung besteht aus dem Anschluss der Stromversorgung, des Akku-Packs (optional) sowie den kundenspezifischen Komponenten für das Herunterfahren des PCs. Kabelquerschnitte Leitungsquerschnitte Für den Anschluss der Stromversorgung müssen Leitungen mit einem beachten, Kabelquerschnitt von 1,5 mm verwendet werden.
  • Seite 20: Verdrahtungsplan

    Installationsanleitung Verdrahtungsplan Die Verdrahtung erfolgt entsprechend dem Verdrahtungsplan (Beschaltung von PC_ON und Power-Status symbolisch): Verdrahtungsplan Stromversorgung und Externe Beschaltung Anschluss des Akku-Packs nur bei Auslieferung des Industrie-PCs mit integrierter USV möglich (Bestelloption). Hinweis C63xx...
  • Seite 21: Geräte Anschließen

    Installationsanleitung Geräte anschließen Der Stromversorgungsstecker muss gezogen sein! Achtung Lesen Sie die Dokumentation zu den externen Geräten, bevor Sie diese anschließen! Während eines Gewitters dürfen Sie die Leitungen weder stecken noch lösen! Fassen Sie beim Lösen einer Leitung immer am Stecker an. Ziehen Sie nicht an der Leitung! Leitungen anschließen Die Anschlüsse befinden sich an der Vorderseite des Industrie-PCs und...
  • Seite 22: Betriebsanleitung

    Betriebsanleitung Betriebsanleitung Lesen Sie auch das Kapitel Allgemeine Hinweise. Industrie-PC ein- und ausschalten Einschalten Der Industrie-PC hat keinen eigenen Netzschalter. Beim Einschalten der Anlage oder Anschluss an die Stromversorgung wird der Industrie-PC gestartet. Herunterfahren und Beim Ausschalten der Anlage oder Trennung von der eigenen Ausschalten Stromversorgung wird auch der Industrie-PC ausgeschaltet.
  • Seite 23: Wartung Und Instandhaltung

    Betriebsanleitung Wartung und Instandhaltung Lesen Sie auch das Kapitel Allgemeine Hinweise. Reinigung des Industrie-PCs Schalten Sie den Industrie-PC und alle daran angeschlossenen Geräte aus, und trennen Sie den Industrie-PC von der Spannungsversorgung. Gefahr Der Industrie-PC kann mit einem feuchten, weichen Putzlappen gereinigt werden.
  • Seite 24: Usv Softwarekomponenten (Optional)

    Zum Betrieb des Netzteils als USV muss auf dem Industrie-PC die USV- Treibersoftware mit dem dazugehörigen USV-Treiber installiert sein. installieren Bei Auslieferung des Beckhoff Industrie-PCs mit Betriebssystem ist die Software bereits installiert. Sollte sich die Software nicht auf dem PC befinden, so werden die Treiber von der mitgelieferten Treiber-CD installiert.
  • Seite 25: Hilfe Bei Störungen

    Maßnahmen keine Funktion nach Starten des fehlende Stromversorgung des Kabel für die Industrie-PCs Industrie-PCs Stromversorgung prüfen andere Ursachen Beckhoff Service anrufen Der Industrie-PC bootet nicht CD im Laufwerk CD entnehmen und beliebige vollständig Taste drücken Setup-Einstellungen fehlerhaft Setup-Einstellungen prüfen andere Ursachen...
  • Seite 26: Service Und Support

    Bitte geben Sie im Servicefall die Projektnummer Ihres Industrie-PCs an, welche Sie dem Typenschild entnehmen können. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt: • weltweiter Support •...
  • Seite 27: Einbaumaße

    Einbaumaße Einbaumaße Auf den folgen Seiten finden Sie Abbildungen der Industrie-PCs mit den Geräteabmessungen in mm. Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Industrie-PC C6320 Montageplatte an der Rückwand Frontansicht Seitenansicht Montageplatte an der Seitenwand...
  • Seite 28 Einbaumaße Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Industrie-PC C6325 Montageplatte an der Rückwand Frontansicht Seitenansicht Montageplatte an der Seitenwand Seitenansicht Frontansicht C63xx...
  • Seite 29 Einbaumaße Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Industrie-PC C6330 Montageplatte an der Rückwand Frontansicht Seitenansicht Montageplatte an der Seitenwand Frontansicht Seitenansicht C63xx...
  • Seite 30 Einbaumaße Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Industrie-PC C6335 Montageplatte an der Rückwand Frontansicht Seitenansicht Montageplatte an der Seitenwand Frontansicht Seitenansicht C63xx...
  • Seite 31 Einbaumaße Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Industrie-PC C6340 Montageplatte an der Rückwand Frontansicht Seitenansicht Montageplatte an der Seitenwand Frontansicht Seitenansicht C63xx...
  • Seite 32 Einbaumaße Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Industrie-PC C6350 Montageplatte an der Rückwand Frontansicht Seitenansicht Montageplatte an der Seitenwand Frontansicht Seitenansicht C63xx...
  • Seite 33: Anhang

    Anhang Anhang Technische Daten Industrie-PC C6320 Abmessungen (B x H x T): 93 x 196 x 226 mm (ohne Montageplatte) Gewicht: 4,0 kg (bei Grundausstattung) Industrie-PC C6325 Abmessungen (B x H x T): 133 x 196 x 226 mm (ohne Montageplatte)
  • Seite 34: Approvals

    Anhang Approvals FCC: Federal Communications Commission Radio Frequency Interference Statement FCC Approval for USA This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment.
