,1'8675,( (/(.7521,.
3URJUDPPLHUXQJ
'LH $GUHVVHQ GHU GUHL 3,2
%DXVWHLQH GHV ,QGXVWULH 3&V
.RQILJXUDWLRQ
1DFK GHP (LQVFKDOWHQ
+ LQ $GUHVVH +
+ LQ $GUHVVH + XQG
+ LQ $GUHVVH +
VFKUHLEHQ
7DVWHQ ]XU (LQVWHOOXQJ GHU
'LVSOD\+HOOLJNHLW
-HGH GHU 6RQGHUWDVWHQ
HQWKlOW HLQH URWH /('
Eiserstraße 5 / D-33415 Verl / Telefon 05246/963-0 / Telefax 05246/963-149
ÃÃÃÃÃÃÃÃÃÃÃÃÃ
'LH SDUDOOHOHQ (LQ$XVJDEHEDXVWHLQH

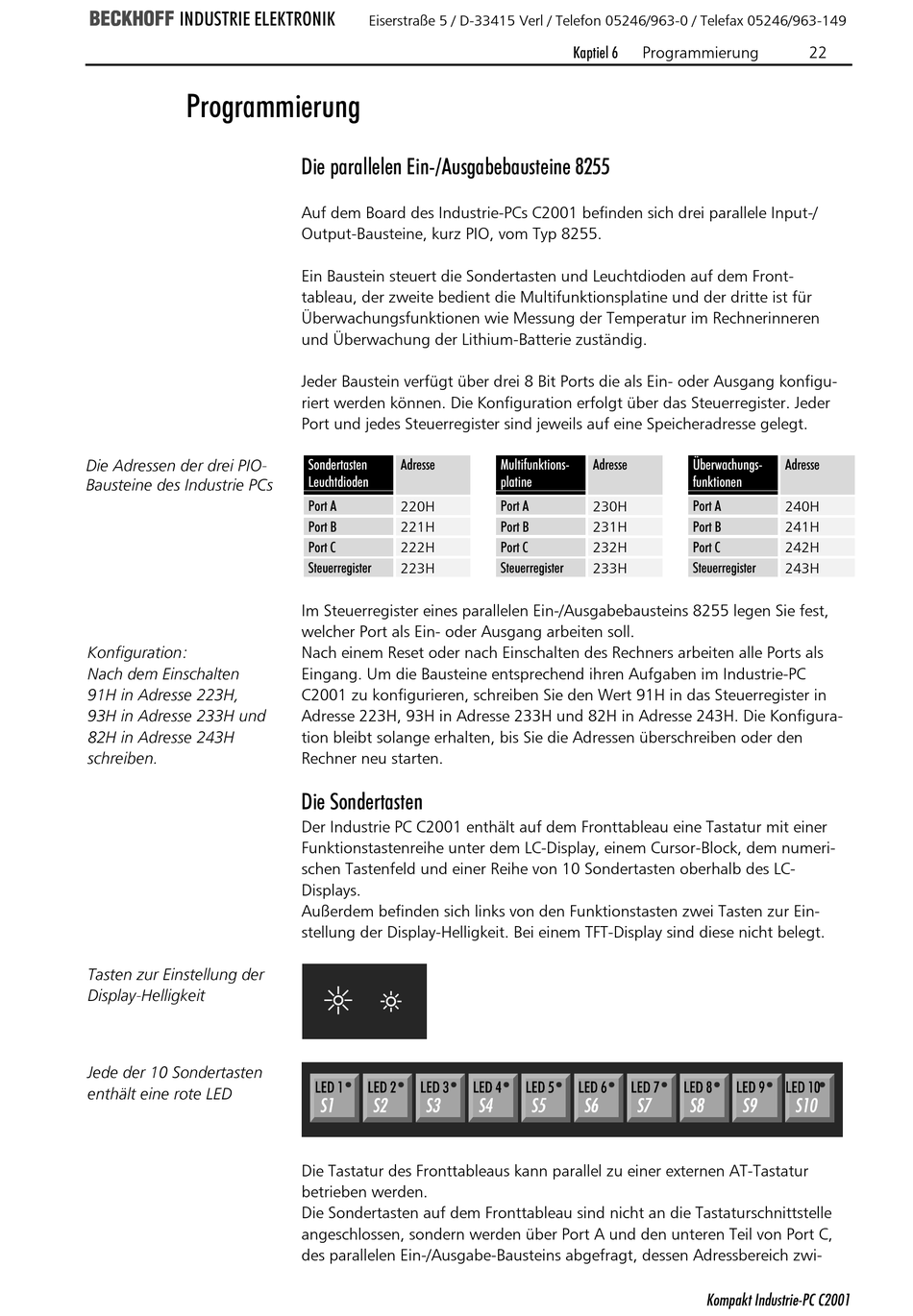

Auf dem Board des Industrie-PCs C2001 befinden sich drei parallele Input-/
Output-Bausteine, kurz PIO, vom Typ 8255.
Ein Baustein steuert die Sondertasten und Leuchtdioden auf dem Front-
tableau, der zweite bedient die Multifunktionsplatine und der dritte ist für
Überwachungsfunktionen wie Messung der Temperatur im Rechnerinneren
und Überwachung der Lithium-Batterie zuständig.
Jeder Baustein verfügt über drei 8 Bit Ports die als Ein- oder Ausgang konfigu-
riert werden können. Die Konfiguration erfolgt über das Steuerregister. Jeder
Port und jedes Steuerregister sind jeweils auf eine Speicheradresse gelegt.
6RQGHUWDVWHQ
$GUHVVH
/HXFKWGLRGHQ
3RUW $
220H
3RUW %
221H
3RUW &
222H
6WHXHUUHJLVWHU
223H
Im Steuerregister eines parallelen Ein-/Ausgabebausteins 8255 legen Sie fest,
welcher Port als Ein- oder Ausgang arbeiten soll.
Nach einem Reset oder nach Einschalten des Rechners arbeiten alle Ports als
Eingang. Um die Bausteine entsprechend ihren Aufgaben im Industrie-PC
C2001 zu konfigurieren, schreiben Sie den Wert 91H in das Steuerregister in
Adresse 223H, 93H in Adresse 233H und 82H in Adresse 243H. Die Konfigura-
tion bleibt solange erhalten, bis Sie die Adressen überschreiben oder den
Rechner neu starten.
'LH 6RQGHUWDVWHQ
Der Industrie PC C2001 enthält auf dem Fronttableau eine Tastatur mit einer
Funktionstastenreihe unter dem LC-Display, einem Cursor-Block, dem numeri-
schen Tastenfeld und einer Reihe von 10 Sondertasten oberhalb des LC-
Displays.
Außerdem befinden sich links von den Funktionstasten zwei Tasten zur Ein-
stellung der Display-Helligkeit. Bei einem TFT-Display sind diese nicht belegt.
Die Tastatur des Fronttableaus kann parallel zu einer externen AT-Tastatur
betrieben werden.
Die Sondertasten auf dem Fronttableau sind nicht an die Tastaturschnittstelle
angeschlossen, sondern werden über Port A und den unteren Teil von Port C,
des parallelen Ein-/Ausgabe-Bausteins abgefragt, dessen Adressbereich zwi-
.DSWLHO
Programmierung
0XOWLIXQNWLRQV
$GUHVVH
SODWLQH
3RUW $
230H
3RUW %
231H
3RUW &
232H
6WHXHUUHJLVWHU
233H
22
hEHUZDFKXQJV
$GUHVVH
IXQNWLRQHQ
3RUW $
240H
3RUW %
241H
3RUW &
242H
6WHXHUUHJLVWHU
243H
;_]`Q[d9^TecdbYU @33" !
