Inhaltszusammenfassung für Beckhoff CP32 1600 Serie
- Seite 1 Original-Handbuch | DE CP32xx-1600 Panel-PC 16.01.2023 | Version: 1.5...
-
Seite 3: Inhaltsverzeichnis
4.3.1 Erdung des Panel-PCs..................... 36 4.3.2 Leitungen und Spannungsversorgung anschließen............ 38 Panel-PC ein- und ausschalten....................... 39 5 Beckhoff Device Manager ........................ 41 6 Außerbetriebnahme .......................... 43 Spannungsversorgung und Leitungen trennen ................ 43 Demontage und Entsorgung ...................... 44 7 Instandhaltung............................ 46 Reinigung ............................ - Seite 4 Inhaltsverzeichnis 9 Technische Daten ........................... 55 10 Anhang .............................. 56 10.1 Service und Support........................ 56 10.2 Zulassungen............................ 57 Version: 1.5 CP32xx-1600...
-
Seite 5: Hinweise Zur Dokumentation
Leistungsaufnahme und Verlustleistung zu entnehmen). Aktualität Prüfen Sie, ob Sie die aktuelle und gültige Version des vorliegenden Dokumentes verwenden. Auf der Beckhoff Website finden Sie die jeweils aktuelle Version zum Download. Im Zweifelsfall wenden Sie sich an den technischen Support. Lieferbedingungen Es gelten darüber hinaus die allgemeinen Lieferbedingungen der Fa. -
Seite 6: Zu Ihrer Sicherheit
Sachschäden essenziell sind. Haftungsausschluss Im Fall von Nichtbeachtung dieser Dokumentation und damit dem Einsatz der Geräte außerhalb der dokumentierten Betriebsbedingungen, ist Beckhoff von der Haftung ausgeschlossen. Erklärung der Sicherheitssymbole In der vorliegenden Betriebsanleitung werden die folgenden Sicherheitssymbole verwendet. Um Personen- und Sachschäden zu vermeiden, lesen und befolgen Sie die Sicherheits- und Warnhinweise. -
Seite 7: Grundlegende Sicherheitshinweise
Zu Ihrer Sicherheit Grundlegende Sicherheitshinweise Die folgenden Sicherheitshinweise müssen im Umgang mit dem Gerät beachtet werden. Anwendungsbedingungen • Setzen Sie das Gerät nicht unter extremen Umgebungsbedingungen ein. Schützen Sie das Gerät vor Feuchtigkeit und Hitze. • Setzen Sie das Gerät nie in explosionsgefährdeten Bereichen ein. •... -
Seite 8: Hinweise Zur Informationssicherheit
Zu Ihrer Sicherheit Hinweise zur Informationssicherheit Die Produkte der Beckhoff Automation GmbH & Co. KG (Beckhoff) sind, sofern sie online zu erreichen sind, mit Security-Funktionen ausgestattet, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Trotz der Security-Funktionen sind die Erstellung, Implementierung und ständige Aktualisierung eines ganzheitlichen Security-Konzepts für den Betrieb notwendig, um die jeweilige Anlage,... -

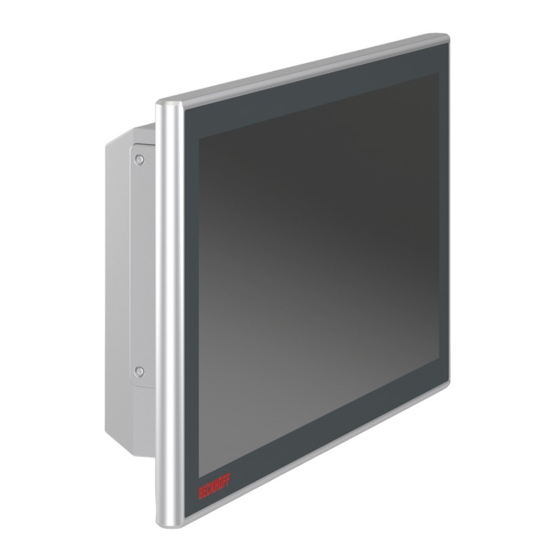

Seite 9: Produktübersicht
Produktübersicht Produktübersicht Mit der Baureihe CP32xx-1600 können Sie Multitouch direkt im Feld nutzen. Die Geräte im robusten Aluminiumgehäuse sind für die Tragarmmontage konzipiert. Dank der Prozessoren können Sie den Panel-PC unter anderem für folgende Anwendungen einsetzen: • diverse Automatisierungs- und Visualisierungsaufgaben •... -
Seite 10: Abb. 1 Cp32Xx-1600_Ohne Und Mit Tastererweiterung
Produktübersicht Tastererweiterung Sie haben die Möglichkeit, folgende Panel-PCs ab Werk mit einer entsprechenden Tastererweiterung C9900-G05x zu bestellen: • CP3216-1600 (C9900-G050, C9900-G051) • CP3218-1600 (C9900-G052, C9900-G053) • CP3221-1600 (C9900-G054, C9900-G055) • CP3224-1600 (C9900-G056, C9900-G057) Erläuterungen zur Tastererweiterung und den Funktionen erhalten Sie in dem Handbuch zur C9900-G05x. Abbildung 1 stellt beispielhaft einen Panel-PC ohne (1) und mit (2) Tastererweiterung gegenüber. -
Seite 11: Aufbau
Produktübersicht Aufbau Abb. 2: CP32xx-1600_Aufbau Tab. 1: Legende Aufbau CP32xx-1600 Komponente Beschreibung Display und Touchscreenglas Bedienung des Panel-PCs Abdeckung Batterie und Zugang zu Batterie und Speichermedien Speichermedien Erweiterungsblech mit USB- Zusätzliche USB-Schnittstelle mit bis zu zwei weiteren Schnittstelle optionalen USB-Schnittstellen Anschlussraum Zugang zu Schnittstellen Bohrlöcher Zur Montage von mechanischen Erweiterungen Lüfterkassette... -
Seite 12: Schnittstellenbeschreibung
Produktübersicht Schnittstellenbeschreibung In der Grundausstattung enthält der Panel-PC die folgenden Schnittstellen: • Spannungsversorgung (X101) • Ethernet RJ45 • USB Die Spannungsbuchse sowie die Ethernet-Schnittstelle befinden sich auf der Rückseite im Anschlussraum des Panel-PCs (1). Die USB-Schnittstelle befindet sich hinter einer Schraubkappe im Erweiterungsblech unten auf der Rückseite des Gehäuses (2). -
Seite 13: Spannungsversorgung
Kabelführung erfolgt durch den Tragarmadapter. Die Hauptversorgungsspannung liegt zwischen Pin 5 (0 V) und 6 (24 V) an. Ist der Panel-PC mit einer integrierten unterbrechungsfreien Spannungsversorgung (USV) ausgestattet, kann zusätzlich ein externer Akku an PIN 1 und 2 angeschlossen werden. Dafür steht Ihnen die Beckhoff-Option C9900-U330 zur Verfügung. X101 Abb. 5: CP32xx-1600_Spannungsbuchse Pin-Nummerierung Tab. 2: Verdrahtung mit 8-adrigem Kabel... -
Seite 14: Ethernet Rj45
Produktübersicht 3.2.2 Ethernet RJ45 Der Panel-PC verfügt in der Grundausstattung über eine Ethernet-RJ45-Schnittstelle in Form einer Push- Pull-Einbaubuchse. Die Ethernet-Standards 100Base-T und 1000Base-T ermöglichen den Anschluss entsprechender Netzwerkkomponenten und Datenraten von 100/1000 MBit/s. Die erforderliche Geschwindigkeit wird automatisch gewählt. Die Kabelführung erfolgt durch den Tragarmadapter. Es wird die Anschlusstechnik RJ45 mit Twisted-Pair-Kabeln angewandt. -
Seite 15: Usb
Produktübersicht 3.2.3 Der Panel-PC verfügt über eine USB-3.0-Schnittstelle nach IP65. Diese dient dem Anschluss von Peripheriegeräten mit USB-Anschluss. Die Schnittstelle befindet sich hinter einer Schraubkappe. Sie liefert 900 mA Strom und ist elektronisch abgesichert. Abb. 7: CP32xx-1600_USB-Schnittstelle Pin-Nummerierung Tab. 5: USB-Schnittstelle Pinbelegung Belegung Vbus StdA_SSRX -... -
Seite 16: Optionale Schnittstellen
Produktübersicht Optionale Schnittstellen Sie können den Panel-PC über die Grundausstattung hinaus um zusätzliche Schnittstellen erweitern. Erweiterung Anschlussraum In Abhängigkeit der Produktversion stehen Ihnen unterschiedliche Bestelloptionen zur Verfügung, um den Anschlussraum um Schnittstellen zu erweitern: Tab. 6: Bestelloptionen nach Produktversion Produktversion Bestelloption CP32xx-1600-0020 Ethernet RJ45 (Bestellbezeichnung FC9071-0001, erfordert PCIe-Modulschacht C9900-B519) -
Seite 17: Abb. 8 Cp32Xx-1600_Zugang Usb-Schnittstelle
Produktübersicht Abdeckung Gerätekomponenten Sie können eine weitere Schnittstellenoption bestellen, die sich bei der Motherboard-Batterie und dem Speichermedium hinter der Abdeckung befindet: • C9900-E329: 1-Port-USB-2.0-Buchse hinter der CFast-/HDD-/SSD-Klappe des CP32xx-1600-00x0 oder CP37xx-1600-00x0 für einen TwinCAT 3.1-License-Key-USB-Stick C9900-L100 Sie erhalten Zugang zu der Schnittstelle, indem Sie die vier M3x6-Schrauben der Abdeckung lösen und dann die Abdeckung entfernen (siehe Abb. -
Seite 18: Ethernet Rj45
Produktübersicht 3.3.1 Ethernet RJ45 Die zusätzlichen, optionalen Ethernet-RJ45-Schnittstellen in Form von Push-Pull-Einbaubuchsen ermöglichen entsprechend der Ethernet-Standards 100Base-T und 1000Base-T den Anschluss entsprechender Netzwerkkomponenten und Datenraten von 100/1000 MBit/s. Die erforderliche Geschwindigkeit wird automatisch gewählt. Es wird die Anschlusstechnik RJ45 mit Twisted-Pair-Kabeln angewandt. Die maximale Länge der Kabelverbindung beträgt dabei 100 m. -
Seite 19: Rs232
Produktübersicht 3.3.2 RS232 Die optionale RS232-Schnittstelle beinhaltet eine M12-Buchse. Die Schnittstelle stellt eine asynchrone, serielle Kommunikationsmethode zur Verfügung, die im RS232-Standard definiert ist. Abb. 11: CP32xx-1600_RS232-Schnittstelle Pin-Nummerierung Tab. 8: RS232 Pinbelegung Signal Beschreibung Carrier recognized Signal in Receive Data Signal out Transmit Data Data receiver ready Ground Ground... -
Seite 20: Rs485
Produktübersicht Die Schnittstelle ist standardmäßig bei Auslieferung wie folgt als Vollduplex-Endpunkt konfiguriert: Tab. 10: RS422 Standardkonfiguration Funktion Status Echo Auto send Always send Auto receive Always receive Terminierung 3.3.4 RS485 Die optionale serielle RS485-Schnittstelle beinhaltet eine galvanisch getrennte M12-Buchse zur seriellen Hochgeschwindigkeits-Datenübertragung. -
Seite 21: Usb
Produktübersicht 3.3.5 Die zusätzlichen, optionalen USB-Schnittstellen dienen dem Anschluss von Peripheriegeräten mit USB- Anschluss. Je nach Bestelloption, befinden sich die Schnittstellen entweder im Anschlussraum oder im Erweiterungsblech. Sie liefern 900 mA Strom und sind elektronisch abgesichert. 1 2 3 4 Abb. 14: CP32xx-1600_Optionale USB-Schnittstelle Pin-Nummerierung Tab. 13: USB-Schnittstelle Pinbelegung Belegung... -
Seite 22: Typenschild
Produktübersicht Typenschild Durch das Typenschild erhalten Sie Angaben zur Ausstattung des Panel-PCs. Das hier abgebildete Typenschild dient lediglich als Beispiel. xxxxxxxx xxxxxxxxxxxxx xxxxxxxxxxxxx Abb. 15: CP32xx-1600_Typenschild Tab. 14: Legende Typenschild CP32xx-1600 Beschreibung Modell Seriennummer (BTN) Produktionsdatum Mainboard Arbeitsspeicher Speichermedien Speichermedien MAC-Adressen der Ethernet-Schnittstellen Spannungsversorgung: 24 V , NEC class 2 Symbole... -
Seite 23: Anschlusskabel
Produktübersicht Anschlusskabel Optional stehen Ihnen fertig konfektionierte Anschlusskabel für alle Anschlüsse in verschiedenen Längen zur Verfügung. Bestellen können Sie diese unter Angabe folgender Artikelbezeichnungen: Tab. 15: Stromversorgungskabel Anschlusskabel Stromversorgungskabel mit IP65-Stecker C9900-K271 Stromversorgungskabel IP 65 für CP32xx, CP37xx oder CP72xx, Länge 5 m, vorkonfektioniert, M23-Buchse, schraubbar, 8-adrig, zweites Ende offen C9900-K272 Stromversorgungskabel IP 65 für CP32xx, CP37xx oder CP72xx, Länge 10 m,... -
Seite 24: Tab. 18 Serielle Schnittstellenkabel Rs232
Produktübersicht Tab. 18: Serielle Schnittstellenkabel RS232 Anschlusskabel Serielles Schnittstellenkabel RS232 mit IP-65-Stecker C9900-K295 serielles Schnittstellenkabel RS232 für CP32xx, CP37xx oder CP72xx, Länge 3 m, vorkonfektioniert, M12-Stecker IP 65, schraubbar, 12-polig, zweites Ende D-Sub-9- Stecker C9900-K296 serielles Schnittstellenkabel RS232 für CP32xx, CP37xx oder CP72xx, Länge 5 m, vorkonfektioniert, M12-Stecker IP 65, schraubbar, 12-polig, zweites Ende D-Sub-9- Stecker C9900-K297... -
Seite 25: Inbetriebnahme
Händen, erreichen Sie dies durch eine Beckhoff- Schutzfolie. Die Folie liefert einen kurzzeitigen Schutz von wenigen Tagen. Sie können eine Beckhoff-Schutzfolie entweder einzeln bestellen und im Nachhinein selbst montieren oder Sie bestellen die Folie direkt ab Werk montiert. -
Seite 26: Transport Und Auspacken
4. Überprüfen Sie die Vollständigkeit Ihrer Lieferung anhand Ihrer Bestellung. 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 6. Im Fall von Unstimmigkeiten zwischen Verpackungsinhalt und Bestellung oder bei Transportschäden, informieren Sie den Beckhoff Service (siehe Kapitel 10.1 Service und Support [} 56]). Version: 1.5 CP32xx-1600... -
Seite 27: Montage
Panel-PCs befinden sich vier M6-Gewindebohrungen im Abstand von 100 x 100 mm und vier M6- Gewindebohrungen im Abstand von 70 x 130 mm zur Montage eines Tragarmadapters. Sollten Sie für die Montage einen Beckhoff Tragarmadapter benötigen, steht Ihnen an dieser Stelle folgende Bestelloptionen zur Verfügung: Tab. 21: Bestelloption Tragarmadapter... -
Seite 28: Abb. 17 Cp32Xx-1600_Ausrichtung Tragarmadapter
Inbetriebnahme Montage Tragarmadapter Haben Sie sich für den oben genannten Tragarmadapter von Beckhoff entschieden, müssen Sie vor der Montage entscheiden, ob Sie das Gerät nach oben oder nach unten ausrichten wollen (siehe Abb. 17). Abb. 17: CP32xx-1600_Ausrichtung Tragarmadapter Um den Tragarmadapter am Panel-PC zu montieren, befolgen Sie die folgenden Schritte, die in Abbildung 18 sind: 1. -
Seite 29: Abmessungen
Inbetriebnahme 4.2.1 Abmessungen Alle Abmessungen sind in mm angegeben. Abbildung 19 stellt die Abmessungen des Panel-PCs mit 15 Zoll dar. 3x M5 - 6H 360,8 4x M6 - 6H 4x M6 - 6H Abb. 19: CP32xx-1600_Abmessungen 15 Zoll Abbildung 20 stellt die Abmessungen des Panel-PCs mit 15,6 Zoll dar. 3x M5 - 6H 405,8 4x M6 - 6H... -
Seite 30: Abb. 21 Cp3216-1600_Abmessungen Tastererweiterung
Inbetriebnahme Abbildung 21 stellt die Abmessungen des Panel-PCs mit 15,6 Zoll und montierter Tastererweiterung dar. 405,8 4x M6 - 6H 4x M6 - 6H 33,5 Abb. 21: CP3216-1600_Abmessungen Tastererweiterung Abbildung 22 stellt die Abmessungen des Panel-PCs mit 18,5 Zoll dar. 3x M5 - 6H 473,3 4x M6 - 6H 4x M6 - 6H... -
Seite 31: Abb. 24 Cp3219-1600_Abmessungen
Inbetriebnahme Abbildung 24 stellt die Abmessungen des Panel-PCs mit 19 Zoll dar. 3x M5 - 6H 4x M6 - 6H 433,2 4x M6 - 6H Abb. 24: CP3219-1600_Abmessungen Abbildung 25 stellt die Abmessungen des Panel-PCs mit 21,5 Zoll dar. 3x M5 - 6H 537,2 4x M6 - 6H 4x M6 - 6H... -
Seite 32: Abb. 27 Cp3224-1600_Abmessungen
Inbetriebnahme Abbildung 27 stellt die Abmessungen des Panel-PCs mit 24 Zoll dar. 3x M5 - 6H 592,2 4x M6 - 6H 4x M6 - 6H Abb. 27: CP3224-1600_Abmessungen Abbildung 28 stellt die Abmessungen des Panel-PCs mit 24 Zoll und montierter Tastererweiterung dar. 592,2 4x M6 - 6H 4x M6 - 6H... -
Seite 33: Montage Tragarmrohr
Sie auch das Tragarmrohr von oben oder unten am Adapter montieren. Für die Montage benötigen Sie unter anderem einen Hakenschlüssel. Sie können diesen unter Angabe folgender Bestellbezeichnung bei Ihrem Beckhoff Vertrieb bestellen: • C9900-Z263: Hakenschlüssel SW 58-62 zum Festziehen der Überwurfmutter des Tragarmadapters C9900-M75x Abbildung 29 zeigt das Vorgehen beispielhaft mit dem Tragarmadapter nach unten ausgerichtet. -
Seite 34: Montage Zubehör
Inbetriebnahme 4.2.3 Montage Zubehör Sie haben die Möglichkeit, Erweiterungen wie einen Griff, eine Ablage oder einen Gehäusedom nachträglich an Ihrem Panel-PC selbst zu montieren. Die folgenden Bestelloptionen stehen Ihnen zur Verfügung. Griff und Ablage Tab. 22: Bestelloptionen Griff und Ablage Bestellbezeichnung Ausführung C9900-M361 Griff, Länge = 386 mm, Aluminium eloxiert, Montage an der Unterseite eines... -
Seite 35: Abb. 31 Cp32Xx-1600_Montage Gehäusedom
Inbetriebnahme Gehäusedom Der Gehäusedom CU8210-M002-0100 wurde für industrielle WLAN- und Mobilfunkkomponenten entwickelt. Sie können den Dom in einem Arbeitsumfeld einsetzen, welches der Schutzklasse IP65 genügt. Das Innere des Doms ist damit vollständig gegen unbeabsichtigtes Herausziehen, Berührung, Staub und Strahlwasser geschützt. Sie können den Dom via USB am Panel-PC anschließen. Um den Gehäusedom an Ihrem Panel-PC montieren zu können, benötigen Sie das folgende Montageset: Tab. 23: Bestelloption Montageset Gehäusedom Bestellbezeichnung... -
Seite 36: Panel-Pc Anschließen
Inbetriebnahme Panel-PC anschließen VORSICHT Stromschlaggefahr Gefährliche Berührungsspannungen können zum Stromschlag führen. Halten Sie sich an folgende Punkte, um einen Stromschlag zu vermeiden: • Stecken oder lösen Sie die Leitungen des Geräts niemals bei Gewitter. • Sorgen Sie für eine Schutzerdung bei dem Umgang mit dem Gerät. Um den Panel-PC betriebsbereit zu machen, müssen Sie diesen anschließen. -
Seite 37: Abb. 33 Cp32Xx-1600_Erdungsbolzen Tragarmadapter
Inbetriebnahme Ein weiterer Erdungsbolzen befindet sich im Inneren des Tragarmadapters (siehe Abb. 33). Über diesen müssen Sie eine niederohmige Verbindung herstellen. Abb. 33: CP32xx-1600_Erdungsbolzen Tragarmadapter Schutzerdung Stellen Sie über den Spannungsanschluss die niederohmige Schutzerdung des Panel-PCs her und vermeiden Sie dadurch gefährliche Berührungsspannungen. In der Spannungsbuchse ist ein Pin zur Schutzerdung (PE) vorhanden. -
Seite 38: Leitungen Und Spannungsversorgung Anschließen
Haben Sie Ihr Gerät mit einer integrierten USV bestellt, dann können Sie ein externes Akkupack anschließen und auf einer Hutschiene in der Nähe des PCs installieren. Verwenden Sie dafür ausschließlich einen Beckhoff Akkupack: • C9900-U330: Universelles Akkupack für PCs und Panel-PCs in beliebiger Konfiguration Version: 1.5... -
Seite 39: Panel-Pc Ein- Und Ausschalten
Zusätzlich startet der Beckhoff Device Manager automatisch. Bei dem Device Manager handelt es sich um eine Software von Beckhoff, die Sie bei der Konfiguration des PCs unterstützt. Falls Sie den PC ohne Betriebssystem bestellt haben, müssen Sie dieses und die Treibersoftware für die von Ihnen angeschlossene Zusatzhardware sowie für die im PC befindlichen Geräte nachträglich selbst... - Seite 40 Sie erhalten Software und Treiber entweder online zum Download unter folgendem Link: https:// download.beckhoff.com/download/software/Industrial_PC/OS_Support/Driver_DVD oder Sie wenden sich an den Beckhoff Service (service@beckhoff.com), der Ihnen Software und Treiber zur Verfügung stellt. Unter der Treibersoftware befindet sich eine ausführliche Hilfe-Funktion. Rufen Sie die Hilfedateien entweder direkt aus dem Konfigurationsregister heraus durch Anklicken des Hilfe-Buttons auf oder starten Sie die Datei unter Start >...
-
Seite 41: Beckhoff Device Manager
Beckhoff Device Manager Handbuch. Erster Start Beckhoff Device Manager Wenn Ihr Industrie-PC das erste Mal hochgefahren wird, startet auch der Beckhoff Device Manager zum ersten Mal automatisch. Es öffnet sich der Security Wizard. Dieser weist Sie darauf hin, dass Sie das von Beckhoff standardmäßig eingestellte Passwort neu setzen sollen. -
Seite 42: Abb. 35 Beckhoff Device Manager - Startseite
Um den Beckhoff Device Manager manuell zu starten, gehen Sie wie folgt vor: 1. Öffnen Sie lokal einen Webbrowser auf dem Industrie-PC. 2. Geben Sie localhost/config im Webbrowser ein, um den Beckhoff Device Manager zu starten. Der Beckhoff Device Manager startet. Es erscheint der Security Wizard. -
Seite 43: Außerbetriebnahme
Außerbetriebnahme Außerbetriebnahme HINWEIS Sachschäden durch Spannungsversorgung Eine angeschlossene Spannungsversorgung kann während der Demontage zu Schäden am Panel-PC füh- ren. • Trennen Sie die Spannungsversorgung vom Gerät, bevor Sie mit der Demontage beginnen. Im Rahmen der Außerbetriebnahme des Panel-PCs müssen Sie zunächst die Spannungsversorgung und Leitungen trennen. -
Seite 44: Demontage Und Entsorgung
Außerbetriebnahme Demontage und Entsorgung Damit Sie den Panel-PC vom Tragarm demontieren können, müssen Sie vorher die Spannungsversorgung und die Leitungen getrennt haben (siehe Kapitel 6.1 Spannungsversorgung und Leitungen trennen [} 43]). Demontage Tragarmrohr HINWEIS Sachschaden durch Herunterfallen Wenn der Panel-PC von der Decke hängt und Sie die Überwurfmutter des Tragarmadapters ohne Absiche- rung lösen, fällt der Panel-PC herunter. -
Seite 45: Abb. 37 Cp32Xx-1600_Demontage Tragarmadapter
Außerbetriebnahme Demontage Tragarmadapter Haben Sie einen Beckhoff Tragarmadapter an Ihrem Panel-PC montiert, befolgen Sie die folgenden Schritte, um diesen wieder zu demontieren (siehe Abb. 37): 1. Entfernen Sie die Abdeckhaube des Tragarmadapters (Abschnitt A). Für die genaue Vorgehensweise siehe Kapitel 3.2 Schnittstellenbeschreibung [} 12]. -
Seite 46: Instandhaltung
Funktionsfähigkeit gewährleistet wird. Dazu tragen die Reinigung und Wartung durch den Austausch bestimmter Gerätekomponenten bei. Reparatur Reparaturen am Gerät dürfen ausschließlich vom Hersteller vorgenommen werden. Kontaktieren Sie in einem Reparaturfall den Beckhoff Service (siehe Kapitel 10.1 Service und Support [} 56]). Reinigung HINWEIS Ungeeignete Reinigungsmittel Die Verwendung ungeeigneter Reinigungsmittel kann zu Sachschäden führen. -
Seite 47: Abb. 38 Cp32Xx-1600_Auswahl „Cleaning Mode
Touch-Eingabe zu vermeiden, müssen Sie das Gerät zunächst mithilfe des Beckhoff Control Tools in den „Cleaning Mode“ versetzen. Das Beckhoff Control Tool startet bei Start des PCs nicht automatisch. Um den „Cleaning Mode“ des Beckhoff Control Tools zu aktivieren, gehen Sie wie folgt vor: 1. -
Seite 48: Wartung
Wartung HINWEIS Einsatz falscher Ersatzteile Der Einsatz von Ersatzteilen, die nicht über den Beckhoff Service bestellt wurden, kann zu unsicherem und fehlerhaftem Betrieb führen. • Setzen Sie ausschließlich Ersatzteile ein, die Sie über den Beckhoff Service bestellt haben. Beckhoff Panel-PCs werden aus Komponenten der höchsten Qualität und Robustheit hergestellt, ausgewählt und getestet für beste Interoperabilität, langfristige Verfügbarkeit und zuverlässige Funktion... -
Seite 49: Abb. 40 Cp32Xx-1600_Zugang Batterie Und Speichermedium
Instandhaltung ESD-Schutz HINWEIS Elektrostatische Entladung Der Austausch von Gerätekomponenten ohne ESD-Schutz kann zur Funktionsbeeinträchtigung und Zerstö- rung des Geräts führen. • Wenden Sie nach Möglichkeit ESD-Schutzmaßnahmen bei Wartungsarbeiten an. Bei Arbeiten an elektronischen Geräten besteht die Gefahr einer Schädigung durch ESD (electrostatic discharge), was die Funktionsbeeinträchtigung oder Zerstörung des Geräts zur Folge haben kann. -
Seite 50: Austausch Batterie
Austausch Batterie HINWEIS Falscher Batterietyp Das Einsetzen des falschen Batterietyps kann das Gerät beschädigen. • Tauschen Sie die Batterie ausschließlich gegen eine Ersatzbatterie aus dem Beckhoff Service. • Achten Sie beim Austausch der Batterie auf die richtige Polung. HINWEIS Batteriebeschädigung Durch falschen Umgang mit der Motherboard-Batterie kann diese beschädigt werden. -
Seite 51: Abb. 41 Cp32Xx-1600_Austausch Batterie
Instandhaltung Kapitel 7.2 Wartung [} 48] zeigt, wie Sie an die Batterie gelangen. Um die Batterie zu wechseln, gehen Sie wie folgt vor: 1. Ziehen Sie die Batterie mit einer Spitzzange aus dem Panel-PC heraus. 2. Stecken Sie die neue Batterie per Hand in den PC. Achten Sie dabei auf die richtige Polung. Der Minuspol der Batterie muss zum Display zeigen (siehe Abb. -
Seite 52: Austausch Speichermedien
Wenn Sie ein Speichermedium entsprechend der Empfehlung von Beckhoff tauschen wollen, müssen Sie die Daten von dem alten auf das neue Speichermedium kopieren. Dafür können Sie das Beckhoff Service Tool (BST) verwenden. Das BST ist ein grafisches Sicherungs- und Wiederherstellungsprogramm für PCs mit einem Windows Betriebssystem. -
Seite 53: Austausch Lüfterkassette
Falscher Lüftertyp Durch Einsetzen der falschen Lüfterkassette kann der Panel-PC beschädigt werden. • Tauschen Sie die Lüfterkassette ausschließlich gegen eine Kassette von Beckhoff. Die Lüfterkassette sorgt für eine optimale Kühlung des Panel-PCs. Bestellen Sie eine neue Lüfterkassette ausschließlich bei Ihrem Beckhoff Vertrieb. -
Seite 54: Hilfe Bei Störungen
Fehlende Spannungsversorgung Kabel für die des Panel-PCs Spannungsversorgung prüfen Kabel nicht angeschlossen 1. Kabel richtig anschließen 2. Beckhoff Service anrufen Panel-PC bootet, Software wird Fehlerursache liegt bei der Maschinen- oder gestartet, aber Steuerung arbeitet Software oder bei Anlagenteilen Softwarehersteller anrufen nicht einwandfrei außerhalb des Panel-PCs... -
Seite 55: Technische Daten
Technische Daten Technische Daten Tab. 27: Technische Daten Produktbezeichnung CP32xx-1600 Gewichte CP3215: 8,3 kg CP3216: 9 kg CP3218: 10,1 kg CP3219: 10,8 kg CP3221: 11,3 kg CP3224: 12,3 kg Versorgungsspannung 20,4-30 V (24 V Netzteil, NEC class 2) Leistungsaufnahme CP3215: ca. 62 W CP3216: ca. -
Seite 56: Anhang
Anhang Anhang 10.1 Service und Support Beckhoff mit seinen weltweiten Niederlassungen bietet einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Service Das Beckhoff Service Center unterstützt Sie rund um den After-Sales-Service: •... -
Seite 57: Zulassungen
Anhang 10.2 Zulassungen Der Panel-PC besitzt die folgenden Zulassungen: • CE • EAC • UKCA • FCC Sie finden alle weiteren geltenden Zulassungen auf dem Typenschild Ihres Geräts. FCC Zulassungen für die Vereinigten Staaten von Amerika FCC: Federal Communications Commission Radio Frequency Interference Statement Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein Digitalgerät der Klasse A, entsprechend Teil 15 der FCC-Regeln. - Seite 58 Abb. 30 CP32xx-1600_Griff und Ablage ....................Abb. 31 CP32xx-1600_Montage Gehäusedom..................Abb. 32 CP32xx-1600_Erdungsbolzen Funktionserdung................Abb. 33 CP32xx-1600_Erdungsbolzen Tragarmadapter................Abb. 34 Beckhoff Device Manager - Change Passwords................Abb. 35 Beckhoff Device Manager - Startseite..................Abb. 36 CP32xx-1600_Demontage Tragarmrohr..................Abb. 37 CP32xx-1600_Demontage Tragarmadapter ................
- Seite 59 Tabellenverzeichnis Tabellenverzeichnis Tab. 1 Legende Aufbau CP32xx-1600 ....................Tab. 2 Verdrahtung mit 8-adrigem Kabel ....................Tab. 3 Verdrahtung mit C9900-K275/-K276/-K277 ................. Tab. 4 Ethernet-Schnittstelle Pinbelegung ....................Tab. 5 USB-Schnittstelle Pinbelegung ....................Tab. 6 Bestelloptionen nach Produktversion................... Tab. 7 Ethernet-Schnittstelle Pinbelegung ....................Tab.
- Seite 61 Mehr Informationen: www.beckhoff.com/cp32xx-1600 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.de www.beckhoff.de...
