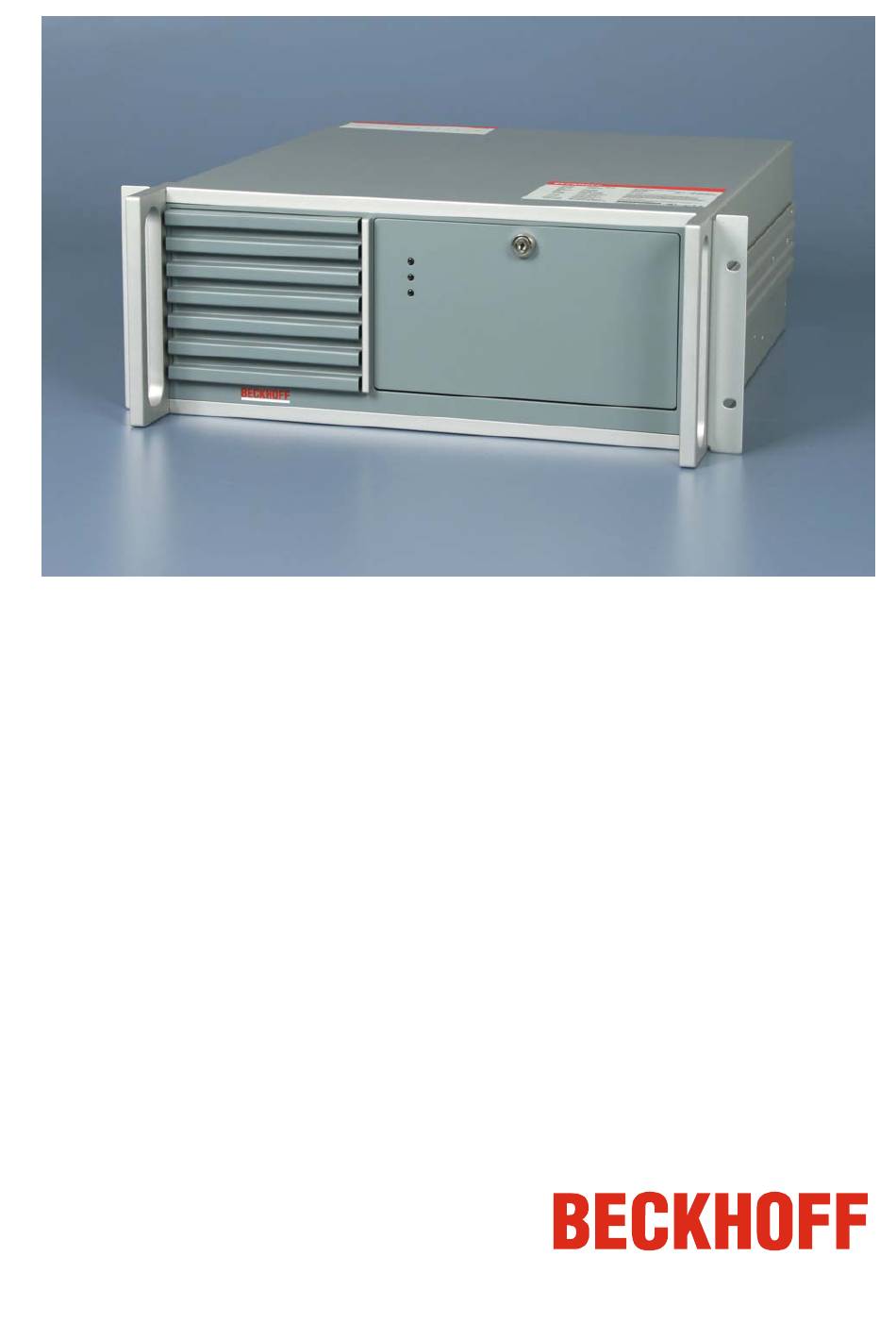

- Seite 1 Installations- und Betriebsanleitung für 19 Zoll Einschub Industrie-PC C5102 Version: 1.8 Datum: 13.09.2012...
-
Seite 3: Inhaltsverzeichnis
Leitungen anschließen Nennspannung prüfen und anschließen Betriebsanleitung Industrie-PC ein- und ausschalten Erstes Einschalten und Treiberinstallation Wartung und Instandhaltung Reinigung des Industrie-PCs Wartung Batterie des Motherboards austauschen Wechseln der Filtermatte Außerbetriebnahme Entsorgung Hilfe bei Störungen Störungsbeseitigung Service und Support Beckhoff Service C5102... - Seite 4 Inhaltsverzeichnis Beckhoff Support Firmenzentrale Einbaumaße Anhang Technische Daten Approvals FCC: Federal Communications Commission Radio Frequency Interference Statement FCC: Canadian Notice C5102...
-
Seite 5: Vorwort
, Safety over EtherCAT , TwinSAFE ® und XFC sind eingetragene und lizenzierte Marken der Beckhoff Automation GmbH. Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu einer Verletzung von Rechten der Inhaber der entsprechenden Bezeichnungen führen. -
Seite 6: Erklärung Der Sicherheitssymbole
VORSICHT können Personen geschädigt werden. Schädigung von Umwelt oder Geräten Wenn der Hinweis neben diesem Symbol nicht beachtet wird, können Achtung Umwelt oder Geräte geschädigt werden. Tipp oder Fingerzeig Dieses Symbol kennzeichnet Informationen, die zum besseren Hinweis Verständnis beitragen. C5102... -
Seite 7: Grundlegende Sicherheitsmaßnahmen
Durch Montagearbeiten im Industrie-PC kann Schaden entstehen: • wenn Metallgegenstände wie Schrauben oder Werkzeug auf in Betrieb befindlichen Leiterplatten fallen. • wenn PC-interne Verbindungskabel während des Betriebs abgezogen oder eingesteckt werden. • wenn Steckkarten bei eingeschaltetem PC aus- oder eingebaut werden. C5102... -
Seite 8: Sorgfaltspflicht Des Betreibers
Bei Störungen am Industrie-PC kann anhand der Liste im Abschnitt Störungsbeseitigung ermittelt werden, welche Maßnahmen einzuleiten sind. Anforderungen an das Bedienungspersonal Betriebsanleitung lesen Jeder Benutzer des Industrie-PCs muss diese Betriebsanleitung gelesen haben. Software-Kenntnisse Jeder Benutzer muss alle für ihn erreichbaren Funktionen der auf dem PC installierten Software kennen. C5102... -
Seite 9: Produktbeschreibung

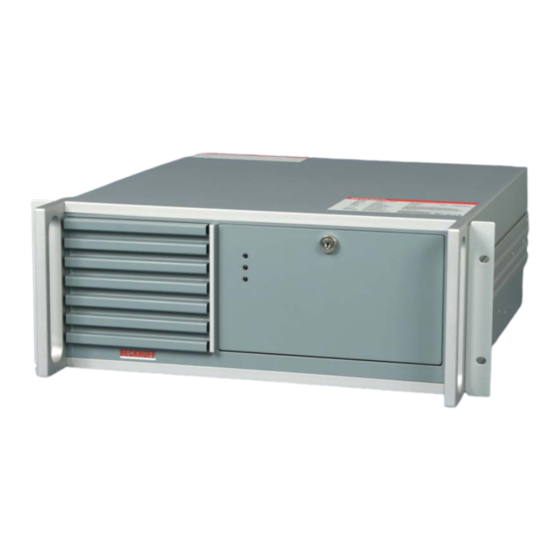

Produktbeschreibung Produktbeschreibung Bestimmungsgemäße Verwendung Der Industrie-PC C5102 ist als Einschub-PC für den 19 Zoll Rackeinbau in der Maschinen- und Anlagentechnik konzipiert. Aufbau Frontansicht des C5102 Öffnen der Frontklappe Um Zugang zum Ein-Taster und zu den Laufwerken zu ermöglichen, öffnen Sie die frontseitige Klappe mit dem zugehörigen Schlüssel (siehe Foto oben). - Seite 10 Unter dem Gehäusedeckel befindet sich das Standard ATX- Motherboard (1) mit 6 Slots für Steckkarten (2). Gut zugänglich sind das Netzteil (3), die Festplatte und die CD/ DVD- Laufwerke (4). Die Anschlüsse nach außen befinden sich an der Rückseite des Gehäuses (5) und hinter der Frontklappe. C5102...
-
Seite 11: Schnittstellen
Der Industrie-PC verfügt über eine On-Board-Soundschnittstelle mit folgenden Anschlussbuchsen: Line In (11), Line Out (12) und Mikrofon-Eingang (13). Zusätzliche Steckkarten (optional) Typenschild Auf der Oberseite des Industrie-PCs befindet sich ein Typenschild, das über die Ausstattung des Industrie-PCs im Auslieferungszustand Auskunft gibt. C5102... -
Seite 12: Schnittstellen Hinter Der Frontklappe
KB-LK Die LED KB-LK (5) leuchtet bei verriegelter Tastatur. USB-Schnittstellen USB4 – USB5 Die beiden USB-Schnittstellen (6) dienen dem Anschluss von Peripheriegeräten mit USB-Anschluss. Unterstützt wird die USB 2.0-Norm. Ein-Taster Ein-Taster Über den Taster (7) wird der Industrie-PC eingeschaltet. C5102... -
Seite 13: Installationsanleitung
4. Bitte bewahren Sie unbedingt die mitgelieferten Unterlagen auf, sie enthalten wichtige Informationen zum Umgang mit Ihrem Gerät. 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 6. Sollten Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Ihrer Bestellung feststellen, informieren Sie bitte den Beckhoff Service. C5102... -
Seite 14: Einbau Des Pcs In Den Schaltschrank
Installationsanleitung Einbau des PCs in den Schaltschrank Der Industrie-PC C5102 ist für den Rack-Einbau in der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel Technische Daten). Vorbereitung des Der Schaltschrank muss mit den vier Bohrungen für die Schaltschrankes Befestigungsschrauben entsprechend der Geräteabmessungen des PCs... -
Seite 15: Stromversorgung Des Industrie-Pcs
Typ SJT oder SVT (min. 125 V, 10 A), Stecker mit Erdverbindung entsprechend NEMA 5-15P/-20P bzw. geräteseitig Kaltgerätestecker oder Trennbares Versorgungskabel einer max. Länge von 4,5 m (14,76 ft.) vom Typ SJT oder SVT (min. 250 V, 10 A), Stecker mit Erdverbindung entsprechend NEMA 6-15P/-20P bzw. geräteseitig Kaltgerätestecker. C5102... -
Seite 16: Geräte Anschließen
Steckvorrichtungen der Daten-/Fernmeldenetze • verbinden Sie alle Geräte wieder mit der Stromversorgung Nennspannung prüfen und anschließen 1. Prüfen Sie die korrekte Netzspannung. 2. Stecken Sie das mitgelieferte Kaltgerätekabel in die Stromversorgungs-Anschlussbuchse des Industrie-PCs und schließen Sie ihn an eine Schutzkontakt-Steckdose an. C5102... -
Seite 17: Betriebsanleitung
Treiber installiert. Falls Sie den PC ohne Betriebssystem bestellt haben, müssen Sie dieses und die Treibersoftware für von Ihnen angeschlossene Zusatzhardware nachträglich selber installieren. Befolgen Sie dabei die Anweisungen in den Dokumentationen des Betriebssystems und der entsprechenden Geräte. C5102... -
Seite 18: Wartung Und Instandhaltung
Eine verbrauchte Batterie auf dem Motherboard ist auszutauschen. Explosionsgefahr! Die Batterie darf nur gegen den identischen Typ oder einen vom VORSICHT Hersteller empfohlenen Ersatztyp ausgetauscht werden. Auf richtige Polung achten! Die Entsorgung der verbrauchten Batterie muss entsprechend der nationalen Elektronik-Schrott-Verordnung erfolgen. C5102... -
Seite 19: Wechseln Der Filtermatte
Wird der Industrie-PC in einer Umgebung mit hoher Luftverunreinigung betrieben, ist die Lüfter-Filtermatte in regelmäßigen Abständen auf den Grad der Verunreinigung zu überprüfen und gegebenenfalls gegen eine original Beckhoff-Filtermatte (Artikel-Nummer C9900-Z213, Filtermatte für C510x, VE 10 Stück) auszuwechseln. Lesen Sie auch das Kapitel Wechseln der Filtermatte. -
Seite 20: Hilfe Bei Störungen
Maßnahmen keine Funktion nach Starten des fehlende Stromversorgung des Kabel für die Industrie-PCs Industrie-PCs Stromversorgung prüfen andere Ursachen Beckhoff Service anrufen Der Industrie-PC bootet nicht CD im Laufwerk CD entnehmen und beliebige vollständig Taste drücken Setup-Einstellungen fehlerhaft Setup-Einstellungen prüfen andere Ursachen... -
Seite 21: Service Und Support
Bitte geben Sie im Servicefall die Projektnummer Ihres Industrie-PCs an, welche Sie dem Typenschild entnehmen können. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt: • weltweiter Support •... -
Seite 22: Einbaumaße
Einbaumaße Einbaumaße Abbildungen des Industrie-PCs mit den Geräteabmessungen in mm. Einbaulage beachten Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung Achtung erfolgen. Frontansicht Industrie-PC C5102 Ansicht von oben Seitenansicht C5102... -
Seite 23: Anhang
Schutzart: IP60 während des Betriebs IP20 im Ruhezustand Energieversorgung Versorgungsspannung: 100-240 V, 50-60 Hz 100-240 V Netzteil Leistungsaufnahme: C5102-0020: 70 W bei Grundausstattung C5102-0030: 95 W bei Grundausstattung EMV-Verträglichkeit Störfestigkeit: gemäß EN 61000-6-2 Störaussendung: gemäß EN 61000-6-4 Transport und Lagerung Bei Transport und Lagerung sind die gleichen Werte für Luftfeuchtigkeit...
