Installation
3.5 Montage
1.
Überprüfen Sie, ob die Feldbus-Option bereits im
Frequenzumrichter montiert ist. Wenn diese
bereits montiert ist, fahren Sie mit Schritt 6 fort.
Wenn diese nicht montiert ist, fahren Sie mit
Schritt 2 fort.
2.
Entfernen Sie das LCP oder die Blindabdeckung
vom Frequenzumrichter.
3.
Verwenden Sie einen Schraubendreher, um die
Frontabdeckung und den LCP-Träger zu
entfernen.
4.
Montieren Sie die Feldbus-Option. Montieren Sie
die Option an der oberen Kabeleinführung mit
nach oben weisendem Stecker (siehe
Abbildung 3.3) bzw. an der unteren Kabelein-
führung mit nach unten weisendem Stecker
(siehe Abbildung 3.4). Wenn eine MCB-Option
installiert ist, ist nur eine obere Kabeleinführung
möglich.
5.
Entfernen Sie die Aussparung aus dem neuen
LCP-Träger.
6.
Montieren Sie den neuen LCP-Träger.
3
4
2
1
1
LCP
2
LCP-Träger
3
Feldbus-Option
4
Anschluss

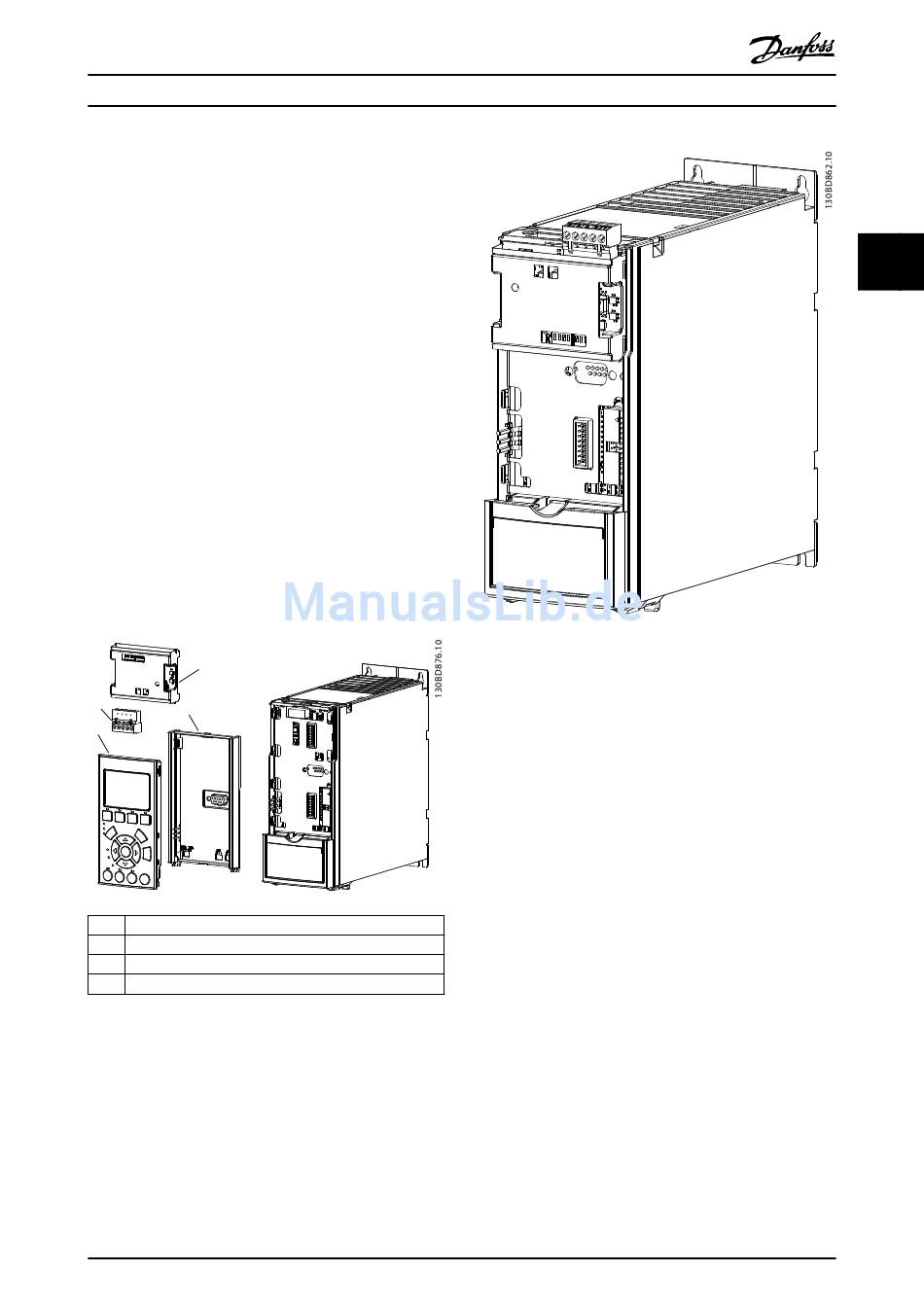

Abbildung 3.2 Explosionszeichnung
MG33J403
Installationshandbuch
Abbildung 3.3 Obere Kabeleinführung: Option mit nach oben
weisendem Stecker montiert
Danfoss A/S © 05/2015 Alle Rechte vorbehalten.
3
3
