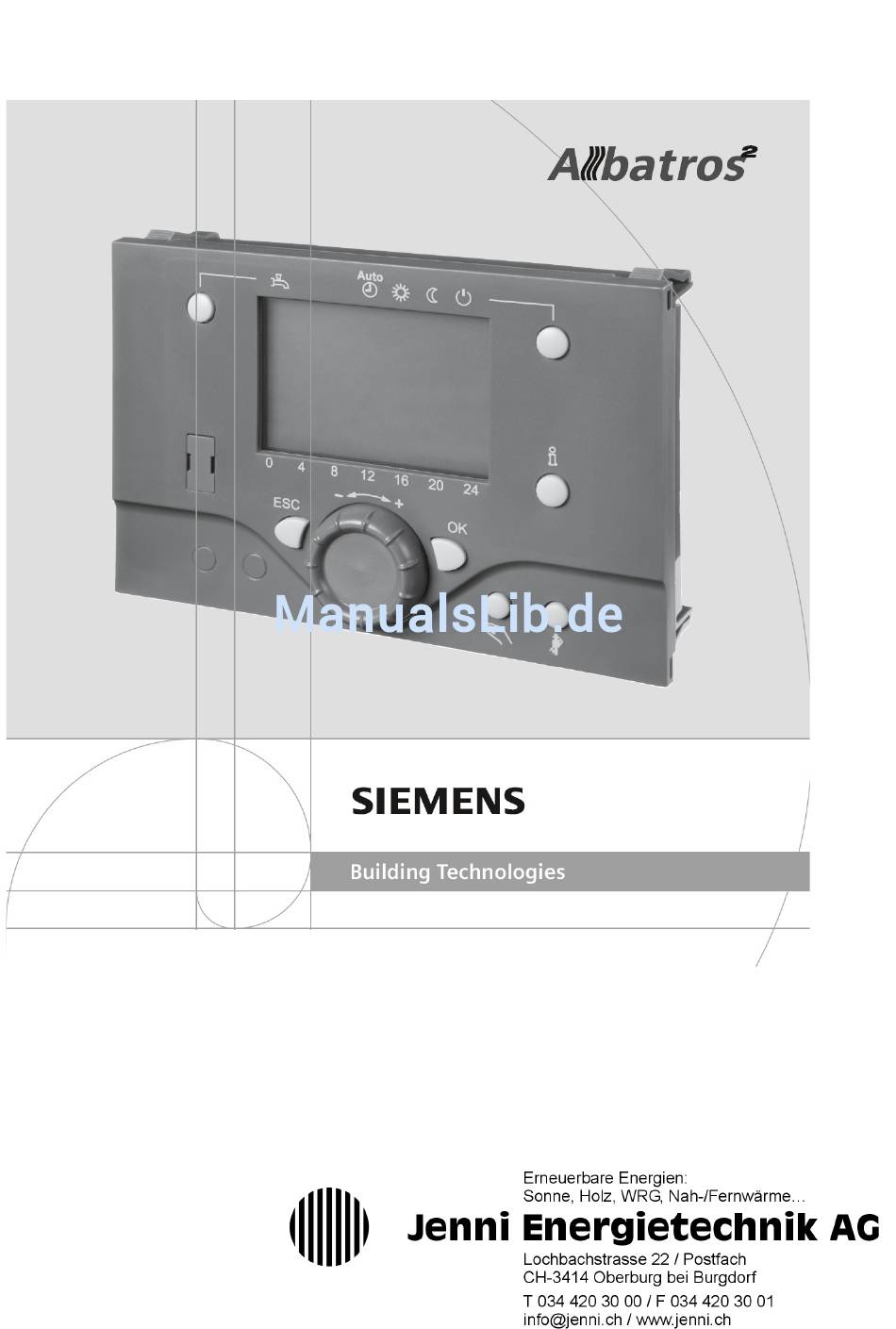

- Seite 1 Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung Heizungsregler RVS46.530 Heizungsregler RVS46.530 Heizungsregler RVS46.530 Heizungsregler RVS46.530 witterungsgeführte Vorlaufregelung ohne Trinkwasser-/Speicherladeregelung...
- Seite 2 Anwendung des Heizungsreglers RVS46.530 Der Heizungsregler RVS46.530 wird als witterungsgeführte Vorlaufregelung eingesetzt. Der Regler RVS46.530 steuert eine Umwälzpumpe und ein Mischventil in Abhängigkeit der Aussentemperatur und der vorgewählten Heizprogramme. Das Gerät ist in einem Aufputzgehäuse anschlussfertig eingebaut, mit dem Bediengerät AVS37.294 mit Bedienfeld und Display in der Front.
- Seite 3 RVS46.530 nicht aktiv bei RVS46.530...
-
Seite 4: Die Bedienung
So funktioniert Ihre Heizungsregelung Hier bekommen Sie einen kurzen Überblick darüber, wie Ihre Heizungsregelung arbeitet und Ihnen beim Sparen von Energie und Kosten hilft. 2.1 Die Bedienung Hier erfahren Sie Schritt für Schritt, wie Sie die wichtigsten Funktionen und Parameter Ihrer Heizungsregelung einstellen. 2.2 Die Infoebene Hier können Sie Messdaten und Einstellungen Ihrer Heizungsanlage abfragen. - Seite 5 1. So funktioniert Ihre Heizungsregelung Sie besitzen eine moderne Heizungsanlage mit einer leistungsfähigen und komfortablen Heizungsregelung. Dadurch können Sie Ihre Heizung so betreiben, dass Sie stets über eine angenehme Raumtemperatur verfügen und dabei einen geringen Energieverbrauch haben. Temperatur Die gesamte Heizungsregelung richtet sich nach drei Temperaturwerten, durch die Sie festlegen, welche Raumtemperatur Sie bei welcher Nutzung wünschen.
- Seite 7 2.1 Die Bedienung Betriebsart Heizkreis wählen Automatikbetrieb Im Automatikbetrieb wird die Raumtemperatur entsprechend den Zeitprogrammen (¨Zeitprogramme einstellen Seite 10) auf Komfort- oder Reduziertsollwert (¨Werte für den Heizkreis einstellen Seite 15) geregelt. Automatikbetrieb wählen Betriebsart wählen Drücken Sie die Taste , bis der Balken im Display unter dem Symbol steht.
-
Seite 9: Uhrzeit Und Datum Einstellen
Navigation im Hauptmenü Durch Drücken der Taste ESC gelangen Sie jeweils eine Menüebene höher, bis Sie sich in der Grundanzeige befinden. Während Sie Einstellungen vornehmen, gelangen Sie durch Drücken der Taste ESC jeweils zum letzten Menüpunkt zurück. Verstellte Werte werden dabei nicht übernommen. Erfolgt acht Minuten lang keine Einstellung, wird automatisch in die Grundanzeige gewechselt. - Seite 10 Datum einstellen Drehen Sie den Drehknopf, bis im unteren Bereich des Displays der Untermenüpunkt Tag/Monat erscheint 01.03 Uhrzeit und Datum Tag/Monat Drücken Sie zur Bestätigung die Taste 12 16 Im Display werden die Monate blinkend angezeigt. Drehen Sie den Drehknopf, bis der richtige 01.03 Monat eingestellt ist.
-
Seite 11: Zeitprogramme Einstellen
Zeitprogramme einstellen Mit dem Zeitprogramm können Sie einstellen, wann die Heizung Ihre Raumtem- peratur auf Komfortsollwert heizt oder auf Reduziertsollwert absenkt. Sie können täglich gleich heizen, für Wochentage und Wochenenden unterschiedlich heizen oder für jeden Tag unterschiedliche Heizphasen festlegen. Sie können pro Tag bis zu drei Heizphasen festlegen. - Seite 12 Sich überlagernde Heizphasen werden automatisch zu einer Heizphase zusammengefasst. Heizphasen einstellen Drehen Sie den Drehknopf um eine Raster- stellung nach rechts. Es erscheint der ausgewählte Tag oder 06:00 Wochenabschnitt und 1. Phase Ein. Zeitprogramm Heizkreis 1 Mo–So: 1. Phase Ein Drücken Sie zur Bestätigung die Taste 12 16 Im Display oben blinkt die eingestellte Start-...
- Seite 13 Standardeinstellungen wiederherstellen Mit Standardeinstellungen wiederherstellen löschen Sie alle vorgenommenen Einstellungen des gewählten Zeitprogramms und setzen das Gerät zurück in den Auslieferungszustand: Für alle Tage ist dann eine Heizphase von 6 bis 22 Uhr eingestellt. Standardeinstellungen wiederherstellen Wiederholen Sie Schritt 1 und 2 der Funktion Zeitprogramme einstellen Drehen Sie den Drehknopf, bis im Display der Untermenüpunkt...
-
Seite 14: Ferienfunktion Einstellen
Ferienfunktion einstellen Mit der Ferienfunktion können Sie dafür sorgen, dass Ihre Wohnräume während einer längeren Abwesenheit nur auf den Reduziertsollwert oder Frostschutz- sollwert geheizt werden. Dies spart Energie und schont die Umwelt. Nach Ablauf des von Ihnen gewählten Zeitraums wird wieder gemäß des von Ihnen einge- stellten Zeitprogramms geheizt. - Seite 15 Im Display werden die Tage blinkend angezeigt. Drehen Sie den Drehknopf, bis der 01.03 gewünschte Tag eingestellt ist. Ferien Heizkreis 1 Beginn Tag/Monat Drücken Sie zur Bestätigung die Taste 12 16 Ende der Ferienfunktion einstellen Drehen Sie den Drehknopf um eine Rasterstellung nach rechts.
-
Seite 16: Werte Für Den Heizkreis Einstellen
Rechts unten im Display wird Reduziert blinkend angezeigt. --.-- Ferien Heizkreis 1 Betriebsniveau Reduziert 12 16 Drehen Sie den Drehknopf nach links bzw. nach rechts, bis Sie oder Reduziert Frostschutz ausgewählt haben. --.-- Ferien Heizkreis 1 Betriebsniveau Reduziert Drücken Sie zur Bestätigung die Taste 12 16 Zur Grundanzeige zurückkehren Durch zweimaliges Drücken der Taste ESC... - Seite 17 Direktwahl des Komfortsollwerts Sie können den Komfortsollwert auch ändern, indem Sie in der Grundanzeige den Dreh- knopf drehen. Das Display springt auf den Einstellmodus des Komfortsollwerts und zeigt den aktuell eingestellten Wert an. Durch Drücken von oder nach 8 Sekunden wird der Wert übernommen.
- Seite 18 Im Display wird der aktuelle Frostschutzsoll- wert blinkend angezeigt. Drehen Sie den Drehknopf, bis der von Ihnen ° 10.0 gewünschte Frostschutzsollwert eingestellt ist. Heizkreis 1 Frostschutzsollwert Drücken Sie zur Bestätigung die Taste 12 16 Kennlinie Steilheit 4 3,5 2,75 2,5 2,25 Die Kennlinie Steilheit verändert die Vorlauf- °C...
- Seite 19 Sommer-/Winterheizgrenze Die Sommer-/Winterheizgrenze legt in Abhängigkeit von der Außentemperatur fest, wann die Heizung automatisch abgeschaltet wird. Im Sommerbetrieb ist nur noch die Trinkwasserfunktion aktiv. Ein hoher Wert sorgt dafür, dass die Heizung später abgeschaltet wird. Ein niedriger Wert sorgt dafür, dass die Heizung früher abgeschaltet wird. Sommer-/Winterheizgrenze einstellen Drehen Sie den Drehknopf, bis im unteren Bereich des Displays der Untermenüpunkt...
- Seite 20 2.2 Die Infoebene In der Infoebene können Sie bestimmte Informationen zu Ihrer Heizungsanlage abrufen. Zur Infoebene gelangen Sie, indem Sie in der Grundanzeige die Taste Information drücken. Die einzelnen Informationen können Sie abfragen, indem Sie in der Infoebene entweder den Drehknopf drehen oder die Taste Informatio- nen erneut drücken.
- Seite 21 Fehlermeldung * Wartungsmeldung * Sonderbetrieb * Raumtemperatur Raumtemperatur Minimum Reset** Raumtemperatur Maximum Reset** Kesseltemperatur Außentemperatur Außentemperatur Minimum Reset** Außentemperatur Maximum Reset** oder Trinkwassertemperatur 1 Vorlauftemperatur 1 Vorlauftemperatur 2 * Diese Infowerte werden Status Kessel nur angezeigt, wenn der auslösende Faktor (Fehler, Wartung oder Sonderbetrieb) Status Solar vorliegt.
- Seite 22 2.3 Die Menüführung Hauptmenü Uhrzeit und Datum Durch Drücken der Taste gelangen Sie jeweils eine Menüebene höher, bis Sie Bedieneinheit sich in der Grundanzeige befinden. Zeitprogramm x Während Sie Einstellungen vornehmen, gelangen Sie durch Drücken der Taste jeweils zum letzten Menü- punkt zurück.
- Seite 23 Stunden/Minuten Stunden/Minuten einstellen Tag/Monat Tag/Monat einstellen Jahr Jahr einstellen Sprache Sprache wählen Vorwahl Tag/Wochenabschnitt wählen 1. Phase Ein Zeit einstellen 1. Phase Aus Zeit einstellen 2. Phase Ein Zeit einstellen 2. Phase Aus Zeit einstellen 3. Phase Ein Zeit einstellen 3.
- Seite 24 Handbetrieb Wenn Sie bei Ihrer Heizungsanlage den Handbetrieb aktivieren, werden sämtliche Funktionen nicht mehr automatisch geregelt, sondern auf einen vordefinierten Zustand gesetzt. Sie steuern die Heizung dann durch Anpassen der Kesseltemperatur. Der Handbetrieb muss manuell beendet werden. Handbetrieb aktivieren Drücken Sie die Taste Handbetrieb Handbetrieb 12 16...
- Seite 25 Im Display blinkt der aktuelle Sollwert Drehen Sie den Drehknopf, bis der INFO gewünschte Wert eingestellt ist. ° 301:Handbetrieb Sollwert Handbetrieb Einstellen? Drücken Sie zur Bestätigung die Taste 12 16...
- Seite 26 Glossar Bedieneinheit Frostschutzsollwert Mit der Bedieneinheit können Sie alle wichtigen Auf diesem Wert wird Ihre Raumtemperatur auch Funktionen bedienen und Einstellungen vor- dann gehalten, wenn Ihre Heizung im Schutz- nehmen. Die Bedieneinheit gibt diese Funktio- betrieb ist. Dies verhindert, dass z. B. das Wasser nen und Einstellungen dann über Draht oder in Ihren Heizkörpern friert.
- Seite 27 Komfortsollwert Sommer-/Winterheizgrenze Der Komfortsollwert ist die von Ihnen gewünschte Mit der Sommer-/Winterheizgrenze können Sie Wohntemperatur. Ihre Regelung hält Ihre Woh- eine Außentemperatur festlegen, bei der die nung üblicherweise tagsüber während Ihrer Heizung abgeschaltet wird – das Display zeigt Anwesenheit auf dieser Temperatur. Sie können ECO.
