10.4.5 Kesselüberhitzungsschutz
Siemens Building Technologies
Landis & Staefa Division
An wen der Kesseltemperaturregler das kritische Sperrsignal schickt und wie die Ver-
braucher darauf reagieren, ist dem Abschnitt «13.4.7. Sperrsignalverstärkung» zu ent-
nehmen.

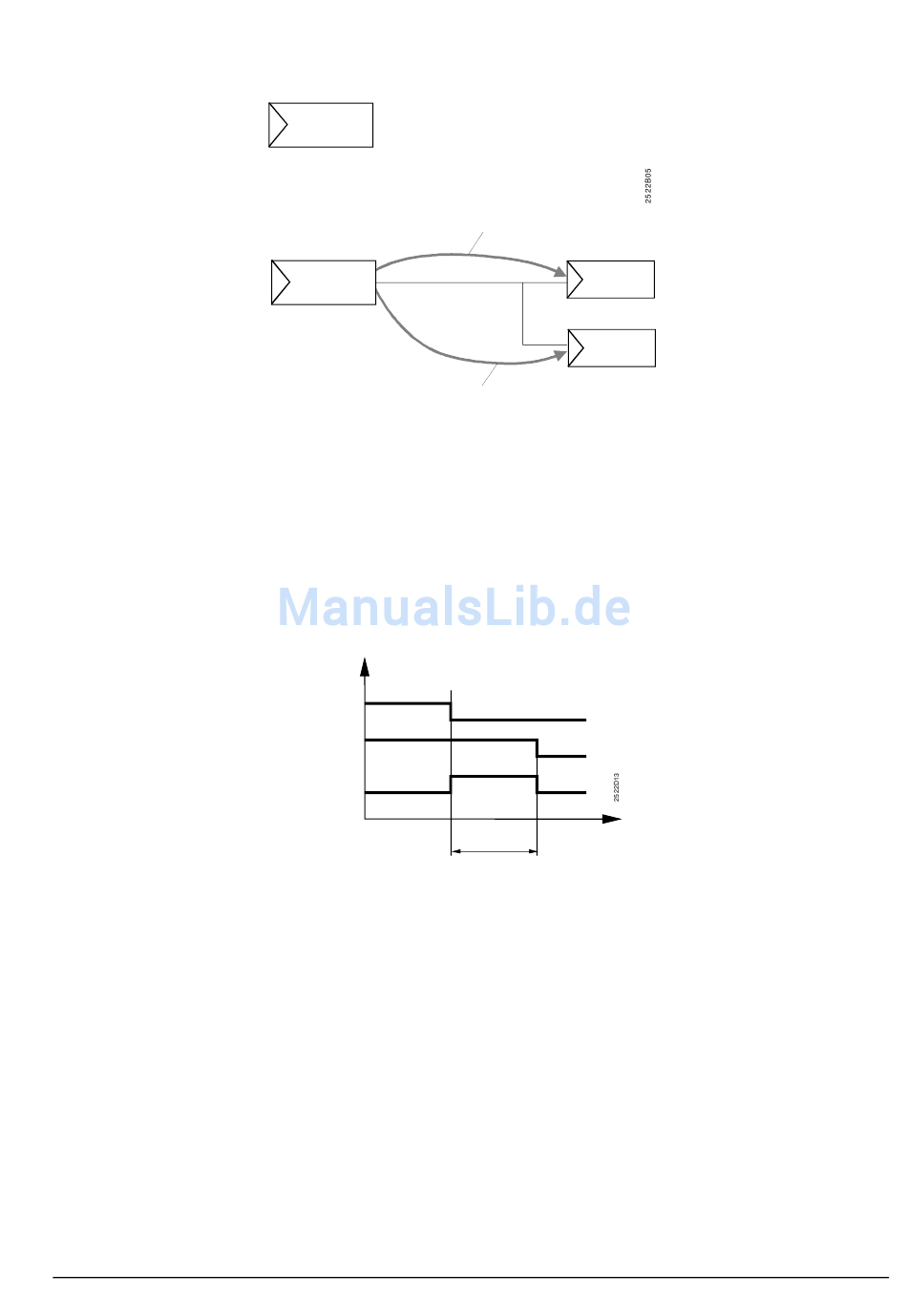

Einzelgerät:
Regler 1 bildet intern ein kritisches Sperrsignal,
Regler 1 das die Heizkreispumpe ausschaltet
Anlagentyp 2
Verbundanlage:
Regler 1
Anlagentyp 5
Regler 1 schaltet
Kesselpumpe aus
kritisches Sperrsignal
Als Schutz gegen Wärmestaue in Kesseln (Überhitzungsschutz) hat der RVL470 eine
Schutzfunktion.
Beim Ausschalten der ersten Brennerstufe läßt der Regler während der eingestellten
Pumpennachlaufzeit (Bedienzeile 174 beim Kesseltemperaturregler) die Kesselpumpe
weiterlaufen und erzeugt parallel dazu ein Zwangsignal an alle Verbraucher (gerätein-
tern und auf dem Datenbus). Ist der Kesseltemperaturregler im Segment 0, dann wird
das Zwangsignal an alle Verbraucher in allen Segmenten gesendet. Ist der Kesseltem-
peraturregler im Segment 1...14, sendet er das Signal nur an die Verbraucher im glei-
chen Segment.
Y
Kesselregler, Stufe 1
Pumpe
Zwangssignal
t Zeit
Y Steuersignal Kesselpumpe
Alle Verbraucher (Heizkreise, Brauchwasserkreise) und Umformer, die ihre Wärmean-
forderung sprunghaft reduzieren, beobachten während ihrer eingestellten Pumpen-
nachlaufzeit den Datenbus, ob vom Kessel ein Zwangsignal gesendet wird.
• Wird kein Zwangsignal empfangen, machen die Verbraucher und Umformer nur einen
Pumpennachlauf (siehe Abschnitt «13.4.4 Pumpennachlauf»).
• Wird in diesem Zeitfenster ein Zwangsignal empfangen, so nehmen sie dem Kessel
weiterhin Wärme ab, und das wie folgt:
−
Anlagetypen mit Mischer/Ventil-Kreisen regeln auf den vorherigen alten Sollwert
−
Anlagetypen mit Pumpenkreisen lassen die Pumpe weiter laufen.
Wird vom Kessel das Zwangsignal auf Null gesetzt, so reagieren die Verbraucher und
Umformer, die auf das Zwangsignal reagiert haben, wie folgt:
• Sie schließen die Mischer/Ventile
• Ihre Pumpen laufen noch die eingestellte Pumpennachlaufzeit nach, dann schalten
sie aus.
Basisdokumentation RVL470
Funktionsblock «Kessel»
kritisches Sperrsignal
LPB
Regler 2
Regler 3
Aus
Nachlaufzeit des t
Kesselreglers
CE1P2522D / 13.01.2000
35/68
