Bedienungsanleitung
Heizungsregler
Landis & Staefa RVL469
Geräteübersicht............................................................ 2, 3
Symbole ........................................................................... 4
Infotaste ........................................................................... 5
Betriebsarten.................................................................... 6
Heizung einschalten ......................................................... 7
Raumtemperatur stimmt nicht .......................................... 8
Nicht nach Heizprogramm heizen .................................. 10
Einstellwerte abfragen oder verstellen ........................... 11
Raumsollwerte einstellen ............................................... 12
Heizprogramm eingeben ................................................ 13
Feriendaten eingeben .................................................... 16
Uhr einstellen ................................................................. 17
Tips zum Sparen ............................................................ 18
Tips, wenn etwas ungewöhnlich scheint......................... 19
Störfall und Handbetrieb................................................. 20
Siemens Building Technologies AG
74 319 0007 0 a
1/24
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens RVL469
Inhaltszusammenfassung für Siemens RVL469
-
Seite 1: Inhaltsverzeichnis
Bedienungsanleitung Heizungsregler Landis & Staefa RVL469 Geräteübersicht............2, 3 Symbole ................4 Infotaste ................5 Betriebsarten..............6 Heizung einschalten ............7 Raumtemperatur stimmt nicht .......... 8 Nicht nach Heizprogramm heizen ........10 Einstellwerte abfragen oder verstellen ......11 Raumsollwerte einstellen ..........12 Heizprogramm eingeben .......... - Seite 2 2/24 74 319 0007 0 a Siemens Building Technologies AG...
-

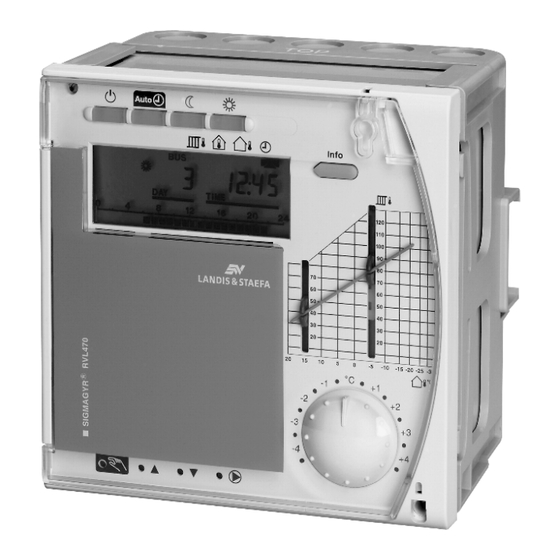

Seite 3: Geräteübersicht
Tasten für Handbetrieb: A = Handbetrieb EIN (Leuchte leuchtet) B = Ventil AUF C = Ventil ZU Leuchte für Ventil AUF Leuchte für Ventil ZU 10 Leuchte für Pumpe EIN Siemens Building Technologies AG 74 319 0007 0 a 3/24... -
Seite 4: Symbole
Gemäß Außentemperatur ist kein Heizen nötig Ferienbetrieb Heizung aus (Frostschutz bleibt gewährleistet) Es liegt eine Störung in der Anlage vor ERROR Eine Maximalbegrenzung ist aktiv Eine Minimalbegrenzung ist aktiv Der Regler ist am Datenbus angeschlossen 4/24 74 319 0007 0 a Siemens Building Technologies AG... - Seite 5 Taste mehrmals drücken für die Anzeige von: Uhrzeit Außentemperatur Raumtemperatur (Anzeige nur mit Fühler!) Vorlauftemperatur Der Pfeil zeigt auf die Anzeigegröße. Die zuletzt gewählte Info bleibt als Daueranzeige im Anzeigefeld! Siemens Building Technologies AG 74 319 0007 0 a 5/24...
-
Seite 6: Betriebsarten
Fernbedienung mit einem Raumgerät ist nur in der Betriebsart AUTO möglich. Blinkt die Taste , so übersteuert das Raum- gerät das Heizprogramm des Reglers. Mit der Betriebsart AUTO ist der Regler ein echter Ganzjahresautomat 6/24 74 319 0007 0 a Siemens Building Technologies AG... -
Seite 7: Heizung Einschalten
• Taste für Betriebsart drücken. Korrigieren von Eingaben: Das Vorgehen finden Sie auf den Seiten 12 und 17. Dem Regler sind bei der Inbetriebnahme praxisnahe und erprobte Werte eingegeben worden! Siemens Building Technologies AG 74 319 0007 0 a 7/24... -
Seite 8: Raumtemperatur Stimmt Nicht
Witterung nicht stimmt, so korrigieren Sie das mit der Heizkennlinie. Dazu stehen – je nach Eingabe Ihres Heizungsfachmannes – drei Einstellarten zur Verfügung. Zum Korrigieren gehen Sie wie folgt vor: 8/24 74 319 0007 0 a Siemens Building Technologies AG... - Seite 9 5 °C korrigieren korrigieren Über den Netzbetreiber benach- Netzbetreiber benach- Datenbus richtigen richtigen Ï (_ Zutreffendes ankreuzen) Nach einer Korrektur zwei Tage warten – die Gebäude- temperatur muss sich neu einpendeln! Siemens Building Technologies AG 74 319 0007 0 a 9/24...
-
Seite 10: Nicht Nach Heizprogramm Heizen
Bis auf weiteres nur reduziertes Heizen: Mit der Taste die Betriebsart REDUZIERT wählen. Nicht vergessen, die Betriebsart wieder zurückzu- stellen! Nur mit der Betriebsart AUTO arbeitet der Regler nach dem Heizprogramm 10/24 74 319 0007 0 a Siemens Building Technologies AG... -
Seite 11: Einstellwerte Abfragen Oder Verstellen
Einstellebene verlassen: Taste für die gewünschte Be- triebsart oder Infotaste drücken oder automatisch nach 30 Minuten. Zeilenliste auf der Rückseite dieser Anleitung. Zum «Üben» stellen Sie die Uhrzeit neu ein (Seite 17)! Siemens Building Technologies AG 74 319 0007 0 a 11/24... -
Seite 12: Raumsollwerte Einstellen
Standardeinstellung ist 14 °C. • Auf Zeile den Sollwert für Frostschutz und Ferien- betrieb (Anzeige ) ändern. Standardeinstellung ist 10 °C. Einstellebene verlassen: Gewünschte Betriebsart wählen Kälteempfindliche Gegenstände wie Zimmerpflanzen usw. beachten! 12/24 74 319 0007 0 a Siemens Building Technologies AG... -
Seite 13: Heizprogramm Eingeben
Täglich von 22:00 bis 6:00 REDUZIERT Heizen Pro Tag sind maximal drei Heizphasen möglich. Ein- zugeben sind für jede Heizphase die Zeiten für • Beginn NORMAL Heizen • Ende NORMAL Heizen Siemens Building Technologies AG 74 319 0007 0 a 13/24... - Seite 14 Zeiten für An- fang und Ende der 3. Heizphase eingeben Um eine Heizphase unwirksam zu machen, muss die Zeile oder so lange verstellt werden, bis --:-- erscheint. Einstellebene verlassen: Gewünschte Betriebsart wählen 14/24 74 319 0007 0 a Siemens Building Technologies AG...
- Seite 15 NORMAL Heizen von 7:00 bis 12:00, von 14:00 bis 18:00 und von 19:00 bis 23:00 Bei abweichenden Eingaben fürs Wochenende zuerst die Zeiten für eine Woche (1-7) eingeben; anschließend Tage 6 und 7 individuell ändern! Siemens Building Technologies AG 74 319 0007 0 a 15/24...
-
Seite 16: Feriendaten Eingeben
Um eine Eingabe unwirksam zu machen, muss die Zeile so lange verstellt werden, bis --.-- erscheint. Nach dem Ablaufen einer Ferienperiode werden deren Daten gelöscht. Einstellebene verlassen: Gewünschte Betriebsart wählen Erstellen Sie zuerst schriftlich einen Ferienplan! 16/24 74 319 0007 0 a Siemens Building Technologies AG... -
Seite 17: Uhr Einstellen
2 = Dienstag, usw.) – das Datum (Tag und Monat) auf Zeile – die Jahrzahl auf Zeile Einstellebene verlassen: Gewünschte Betriebsart wählen Die Umstellung auf Sommerzeit und umgekehrt erfolgt automatisch! Siemens Building Technologies AG 74 319 0007 0 a 17/24... -
Seite 18: Tips Zum Sparen
Position «Frostschutz» stellen. • Vorhänge, Möbel, usw. sollten nicht vor den Heizkör- pern sein; sie behindern die Wärmeabgabe. • Geschlossene Fensterläden, Storen usw. verringern Wärmeverluste nach außen. • Heizenergieverbrauch regelmässig kontrollieren. 18/24 74 319 0007 0 a Siemens Building Technologies AG... -
Seite 19: Tips, Wenn Etwas Ungewöhnlich Scheint
Betriebsart AUTO sein • Die gewünschte Raumtemperatur wird zu früh oder zu spät erreicht: – Heizprogramm ändern – Ist das Gebäude gut isoliert, so ist eine lange Ab- senkzeit normal. Siemens Building Technologies AG 74 319 0007 0 a 19/24... -
Seite 20: Störfall Und Handbetrieb
10 = Störung Witterungsfühler 30 = Störung Vorlauffühler 40 = Störung Rücklauffühler 60 = Störung Raumfühler 61 = Störung Raumgerät 81 = Kurzschluss am LPB 82 = Gleiche Busadresse mehrfach vorhanden 20/24 74 319 0007 0 a Siemens Building Technologies AG... - Seite 21 Raumfühler? – Beeinflusst Fremdwärme (Menschen, Maschinen, Beleuchtung, usw.) den Raumfühler? – Sind Möbel, Vorhänge, usw. vor dem Raumfühler? – Sind alle Thermostatventile im «Fühler-Raum» in ganz geöffneter Stellung? Siemens Building Technologies AG 74 319 0007 0 a 21/24...
- Seite 22 Die Wärmeerzeugung arbeitet nicht mehr: – Der Brenner ist in Störung. Rückstellknopf drücken! – Die Heizkreispumpe und/oder die Kesselpumpe funktioniert nicht. Sicherungen prüfen! – Der Übertragungsmechanismus zwischen Stellan- trieb und Armatur ist ausgekuppelt. Einkuppeln! 22/24 74 319 0007 0 a Siemens Building Technologies AG...
- Seite 23 Wenn Sie mit diesen Maßnahmen die Störung nicht beheben können: Heizungsfachmann verständigen! Adresse und Telefonnummer Heizungsfachmann: Siemens Building Technologies AG 74 319 0007 0 a 23/24...
- Seite 24 Nummer der Ferienperiode (1 bis 8) Erster Ferientag (Tag.Monat) Letzter Ferientag (Tag.Monat) Heizkennlinie, Vorlauftemperatur bei +15 °C Heizkennlinie, Vorlauftemperatur bei –5 °C Uhrzeit (Stunde:Minute) Wochentag (1 bis 7) Datum (Tag.Monat) Jahr Störungsanzeige 24/24 74 319 0007 0 a Siemens Building Technologies AG...
