5.7 Ölschauglas reinigen
Siehe Abbildung 9 für die in Klammern angegebenen Positionsnummern.
1. Lassen Sie das Öl ablaufen, wie in
2. Lösen Sie die zwei Schrauben (1) und entfernen Sie den Sichtschlitz (2), das Schauglas (3) und den O-Ring (4)
vom Ölbehälter (5).
3. Reinigen Sie die Schrauben, den Sichtschlitz und das Schauglas mit einem geeigneten Reinigungsmittel.
4. Wischen Sie den O-Ring mit einem sauberen, trockenen und fusselfreien Tuch ab.
5. Wischen Sie die Schauglasvertiefung im Ölbehälter mit einem Tuch aus.
6. Bringen Sie den O-Ring, das Schauglas und den Sichtschlitz wieder an und befestigen Sie diese mit den zwei
Schrauben.
7. Füllen Sie die Pumpe wieder mit Öl, wie in
8. Prüfen Sie, ob das Schauglas leckt.
© Edwards Limited 2007. Alle Rechte vorbehalten.
Edwards und das Edwards-Logo sind Marken von Edwards Limited.
Abschnitt 5.4 beschrieben.
Abschnitt 5.4 beschrieben.

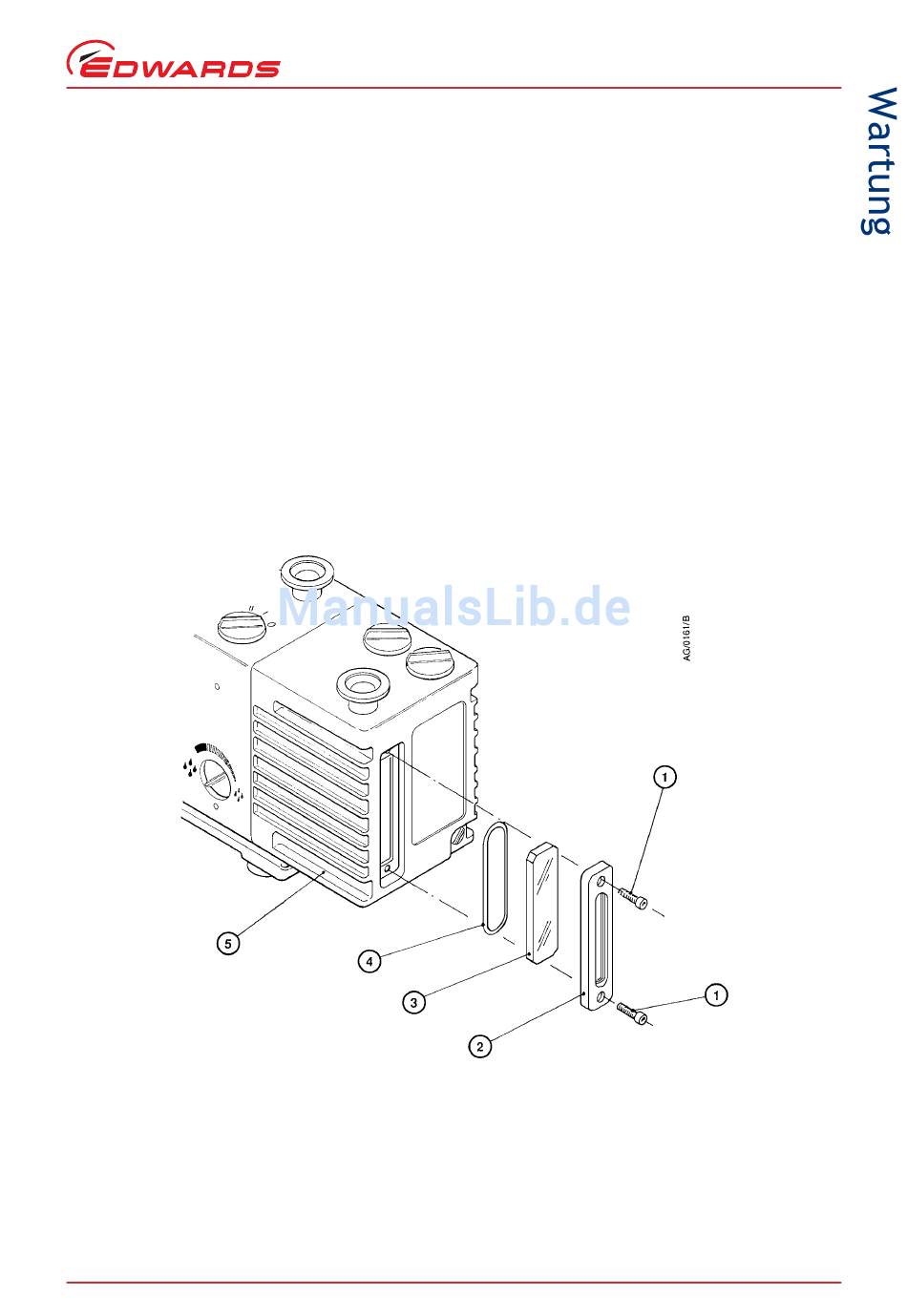

Abbildung 9 - Schauglas-Einheit
1. Schrauben (2 Stück M6 x 20)
2. Sichtschlitz
3. Schauglas
4. O-Ring
5. Ölbehälter
