1. Elektrische Anschlussbuchse
2. Spannungsanzeige
3. Handgriff*
4. DN25KF-Ansaugstutzen
5. Gasballast-Steuerung
6. Öleinfüllschraube
7. DN25KF-Auspuffstutzen
* Nur Pumpe RV3 und RV5; Hebeöse bei Pumpe RV8 und RV12.
† Nur einphasige Pumpen.
Hinweis: Einphasige Pumpe RV3/RV5 abgebildet.
© Edwards Limited 2007. Alle Rechte vorbehalten.
Edwards und das Edwards-Logo sind Marken von Edwards Limited.

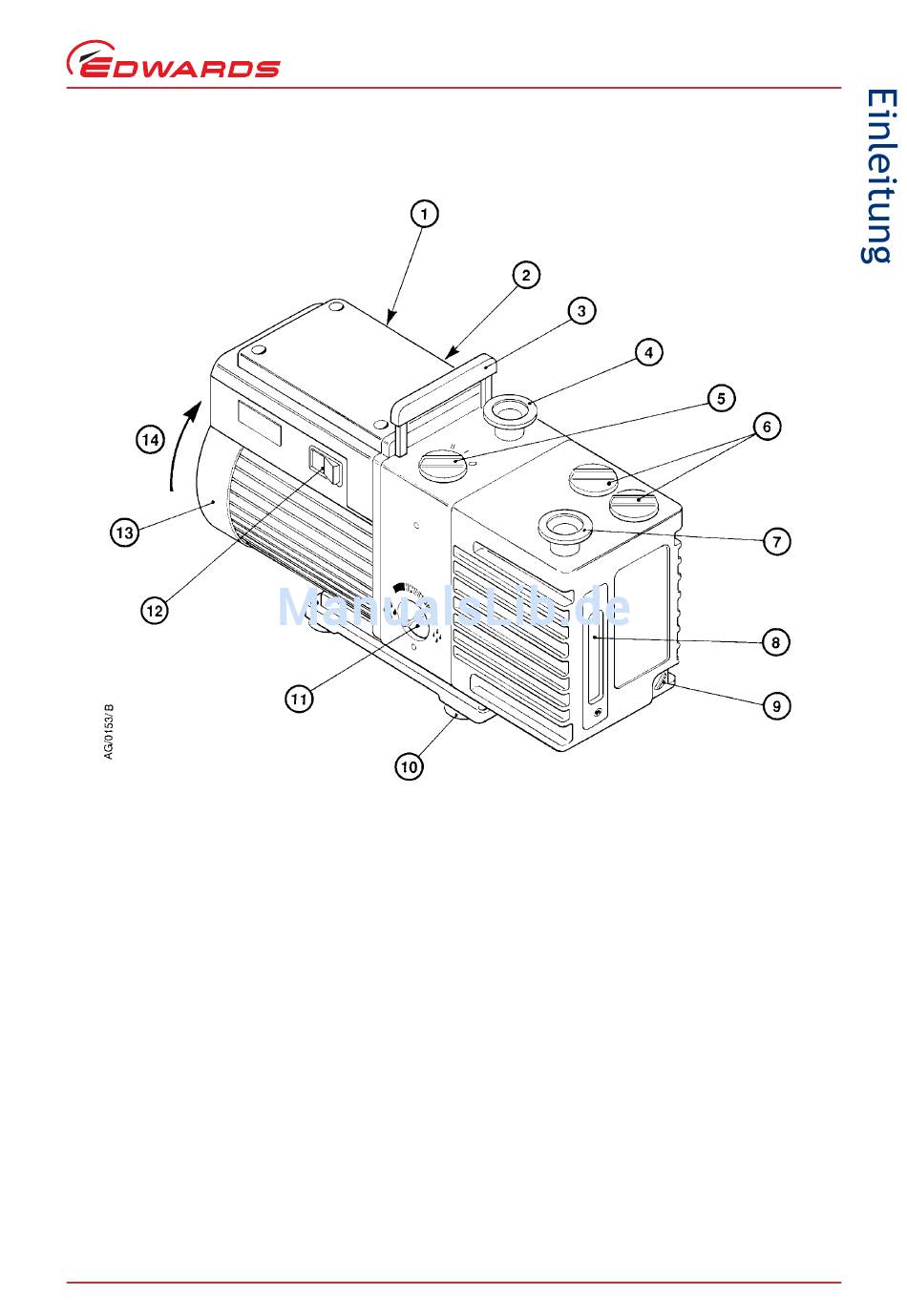

Abbildung 1 - Drehschieberpumpe
8. Ölschauglas
9. Ölablassschraube
10. Gummifüße (4 Stück)
11. Betriebsart-Wahlschalter
12. Ein-/Aus-Schalter
13. Ventilatorhaube
14. Korrekte Drehrichtung
