Agilent Technologies 1260 Infinity Benutzerhandbuch Seite 177

Tabelle 13 RS-232C-Belegungstabelle
Pin
1
2
3
4
5
6
7
8
9

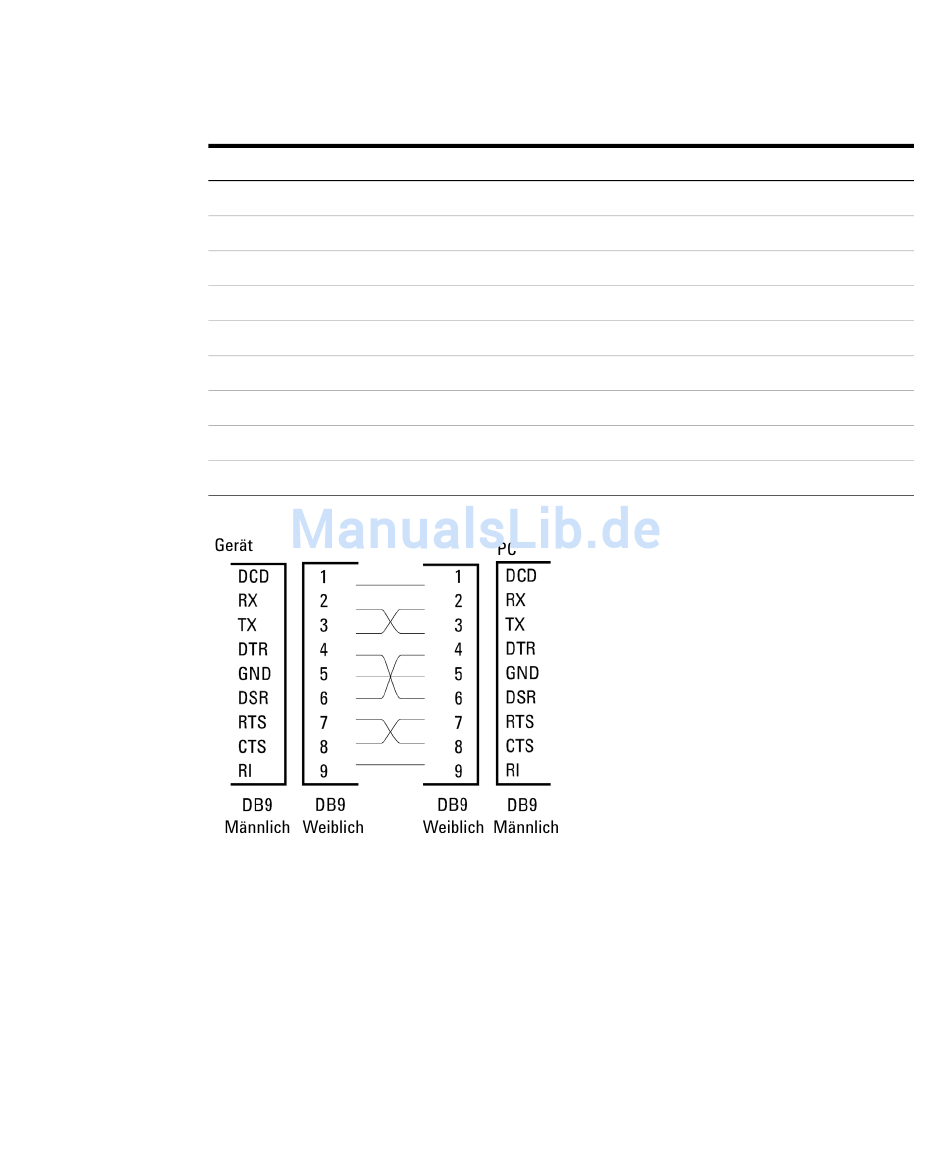

Abbildung 21 RS-232 Kabel
Analogsignalausgabe
Die Analogsignalausgabe kann an eine Aufzeichnungsvorrichtung geleitet werden.
Einzelheiten dazu finden Sie in der Beschreibung der Hauptplatine des Moduls.
Agilent 1260 Infinity Standard automatischer Probengeber - Benutzerhandbuch
Richtung Funktion
Ein DCD
Ein RxD
Aus TxD
Aus DTR
Masse
Ein DSR
Aus RTS
Ein CTS
Ein RI
