Agilent Technologies 1260 Infinity Benutzerhandbuch Seite 161

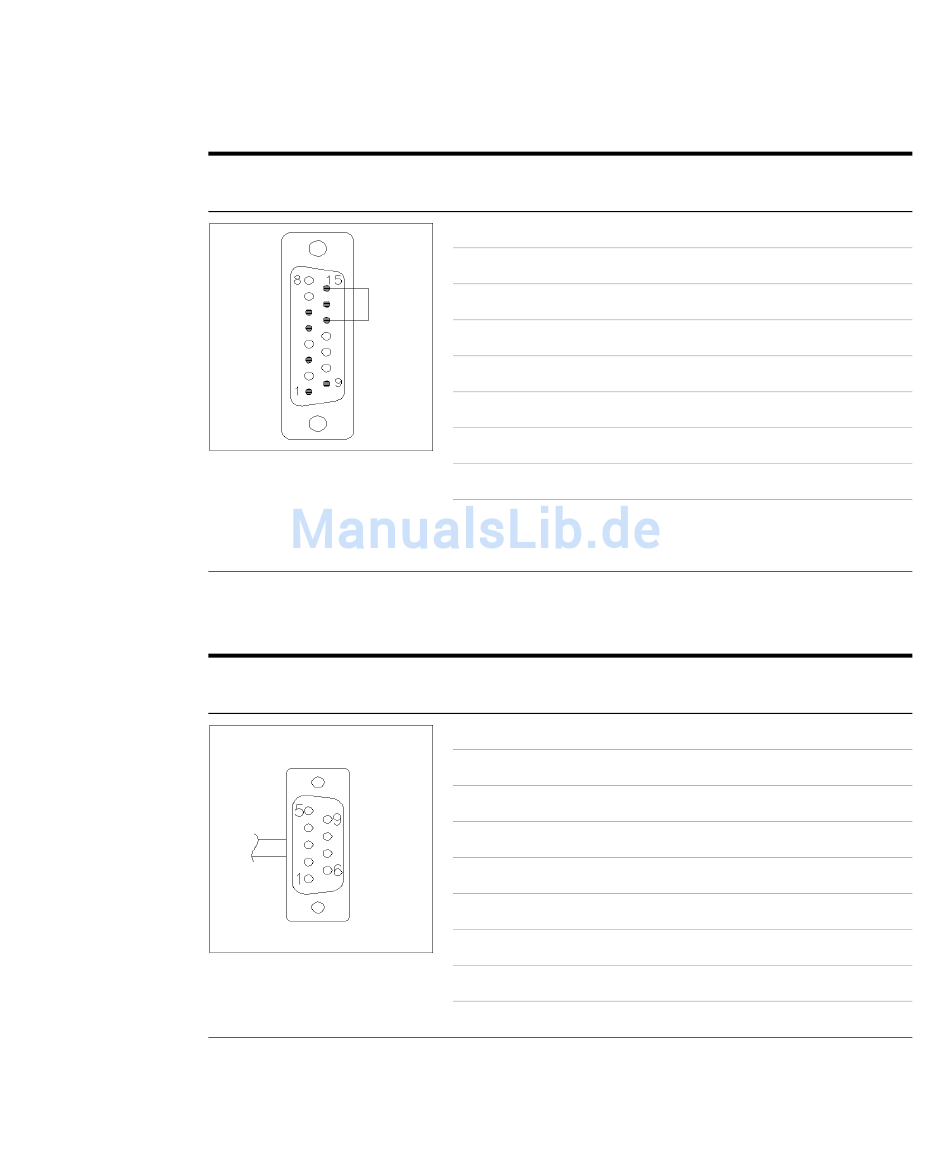

Agilent Modul zu Integratoren der Serie 3396 III/ 3395B-Integratoren
Best.-Nr. 03396-61010
Agilent Modul zu Agilent 35900 A/D-Wandler
Best.-Nr. 5061-3378
Agilent 1260 Infinity Standard automatischer Probengeber - Benutzerhandbuch
Pin 33XX Pin Agilent
Modul
9 1 - Weiß
Nicht belegt 2 - Braun
3 3 - Grau
Nicht belegt 4 - Blau
Nicht belegt 5 - Rosa
Nicht belegt 6 - Gelb
14 7 - Rot
4 8 - Grün
Nicht belegt 9 - Schwarz
13, 15
Pin 35900 A/D Pin Agilent
Modul
1 - Weiß 1 - Weiß
2 - Braun 2 - Braun
3 - Grau 3 - Grau
4 - Blau 4 - Blau
5 - Rosa 5 - Rosa
6 - Gelb 6 - Gelb
7 - Rot 7 - Rot
8 - Grün 8 - Grün
9 - Schwarz 9 - Schwarz
Anschlusskabel
Remote-Kabel
Signalname Aktiv
(TTL)
Digitale Masse
Vorbereitung Niedrig
Start Niedrig
Abschalten Niedrig
Nicht belegt
Einschalten Hoch
Bereit Hoch
Stopp Niedrig
Startanfrage Niedrig
Nicht belegt
Signalname Aktiv
(TTL)
Digitale Masse
Vorbereitung Niedrig
Start Niedrig
Abschalten Niedrig
Nicht belegt
Einschalten Hoch
Bereit Hoch
Stopp Niedrig
Startanfrage Niedrig
10
161
