Agilent Technologies 1200 Benutzerhandbuch Seite 129

Agilent 1200 an 3396 Integratoren

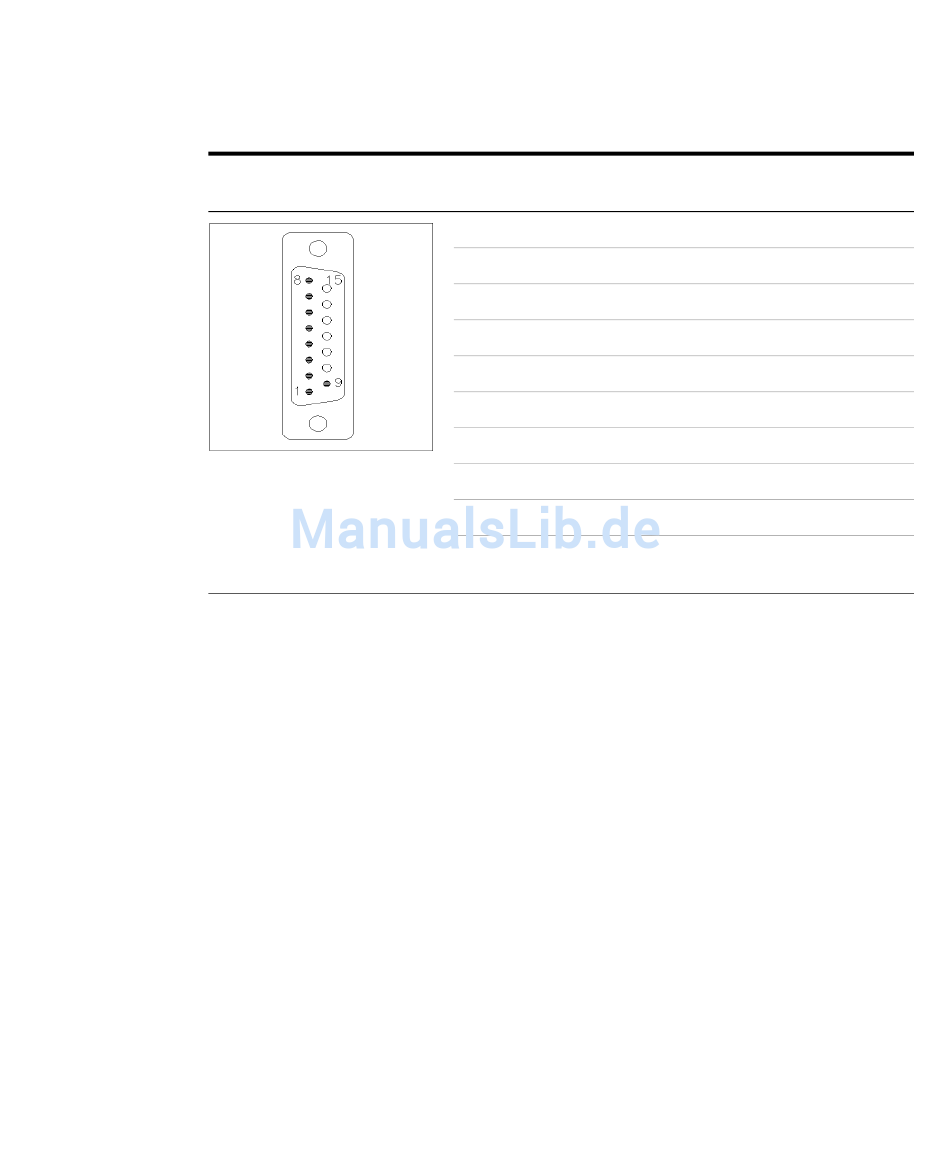

Anschluss
03396-60560
Benutzerhandbuch zum automatischen Agilent Probengeber der Serie 1200
Kontakt Pin Agilent
3392/3 1200
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
9 9
Nicht 15
belegt
Anschlusskabel
BCD-Kabel
Signal BCD-Ziffer
BCD 5 20
BCD 7 80
BCD 6 40
BCD 4 10
BCD0 1
BCD 3 8
BCD 2 4
BCD 1 2
Digitale Masse
+ 5 V Niedrig
