Fehlerrelais
54

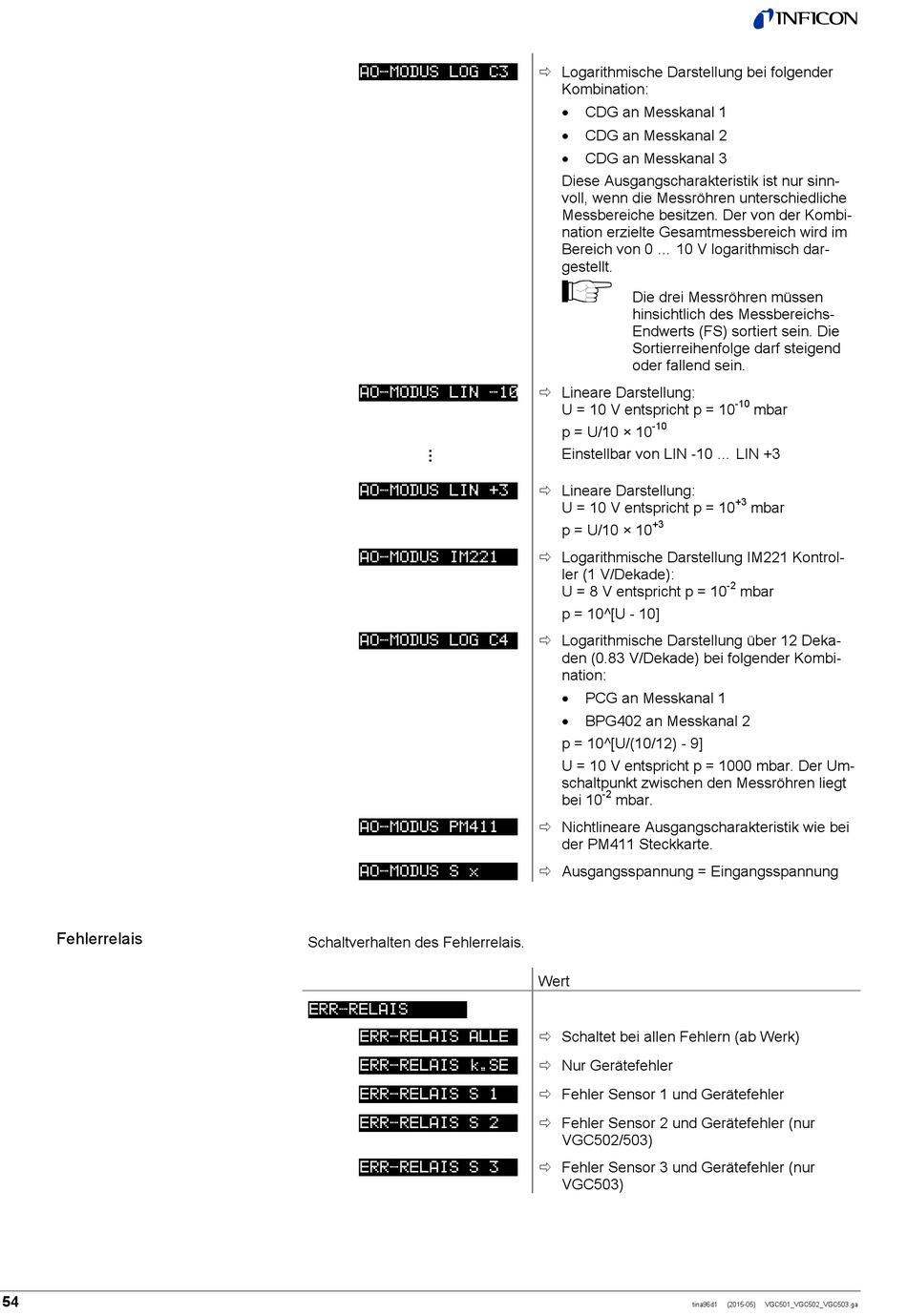

AO-MODUS LOG C3
AO-MODUS LIN -10
AO-MODUS LIN +3
AO-MODUS IM221
AO-MODUS LOG C4
AO-MODUS PM411
AO-MODUS S x
Schaltverhalten des Fehlerrelais.
I
ERR-RELAIS
ERR-RELAIS ALLE
ERR-RELAIS k.SE
ERR-RELAIS S 1
ERR-RELAIS S 2
ERR-RELAIS S 3
I
Logarithmische Darstellung bei folgender
Kombination:
•
CDG an Messkanal 1
•
CDG an Messkanal 2
•
CDG an Messkanal 3
Diese Ausgangscharakteristik ist nur sinn-
voll, wenn die Messröhren unterschiedliche
Messbereiche besitzen. Der von der Kombi-
nation erzielte Gesamtmessbereich wird im
Bereich von 0 ... 10 V logarithmisch dar-
gestellt.
Die drei Messröhren müssen
hinsichtlich des Messbereichs-
Endwerts (FS) sortiert sein. Die
Sortierreihenfolge darf steigend
oder fallend sein.
I
Lineare Darstellung:
U = 10 V entspricht p = 10
-10
p = U/10 × 10
Einstellbar von LIN -10 ... LIN +3
I
Lineare Darstellung:
U = 10 V entspricht p = 10
+3
p = U/10 × 10
I
Logarithmische Darstellung IM221 Kontrol-
ler (1 V/Dekade):
U = 8 V entspricht p = 10
p = 10^[U - 10]
I
Logarithmische Darstellung über 12 Deka-
den (0.83 V/Dekade) bei folgender Kombi-
nation:
•
PCG an Messkanal 1
•
BPG402 an Messkanal 2
p = 10^[U/(10/12) - 9]
U = 10 V entspricht p = 1000 mbar. Der Um-
schaltpunkt zwischen den Messröhren liegt
-2
bei 10
mbar.
I
Nichtlineare Ausgangscharakteristik wie bei
der PM411 Steckkarte.
I
Ausgangsspannung = Eingangsspannung
Wert
I
Schaltet bei allen Fehlern (ab Werk)
I
Nur Gerätefehler
I
Fehler Sensor 1 und Gerätefehler
I
Fehler Sensor 2 und Gerätefehler (nur
VGC502/503)
I
Fehler Sensor 3 und Gerätefehler (nur
VGC503)
-10
mbar
+3
mbar
-2
mbar
