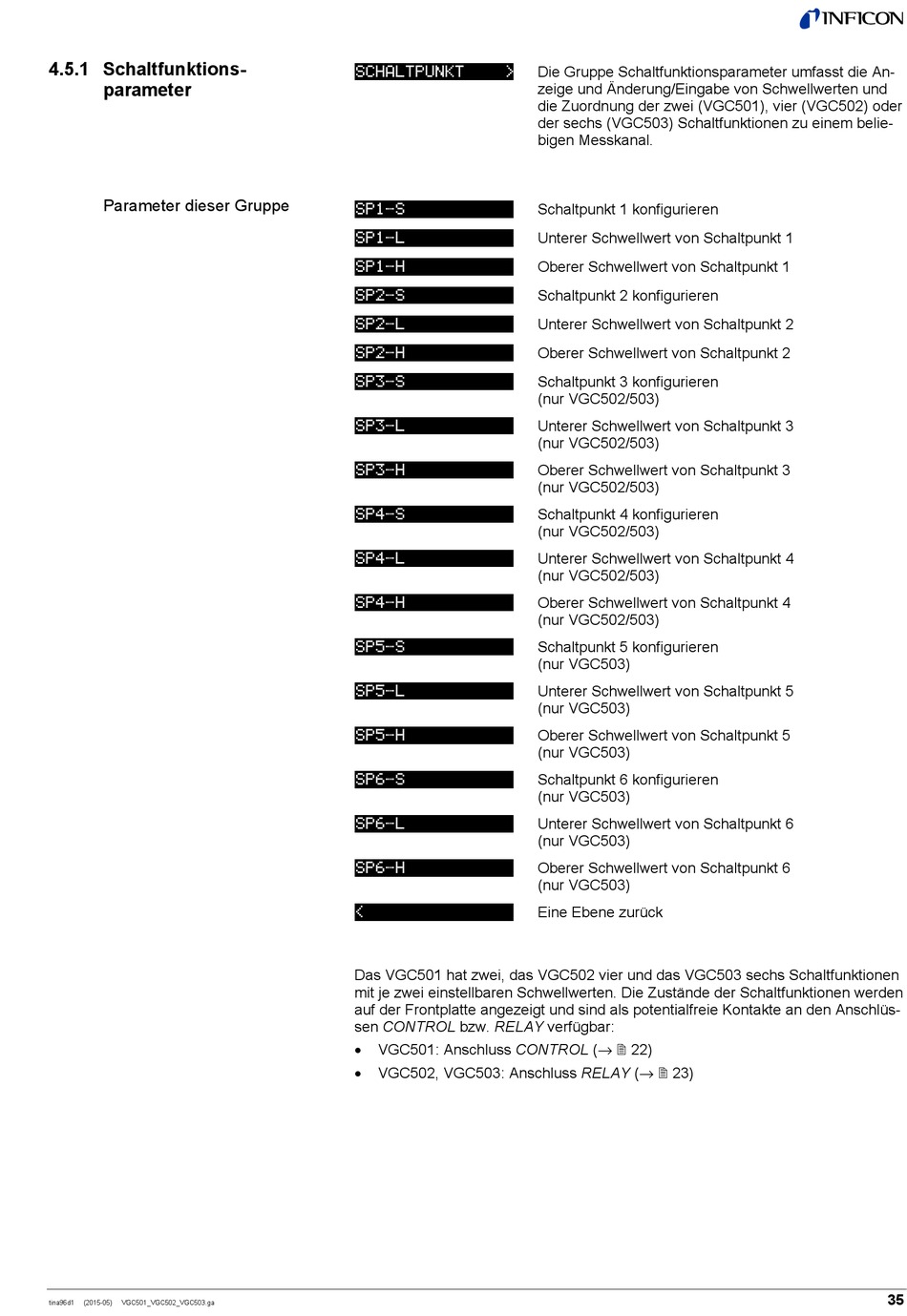

4.5.1 Schaltfunktions-
parameter
Parameter dieser Gruppe
tina96d1
(2015-05)
VGC501_VGC502_VGC503.ga
I
SCHALTPUNKT
>
I
SP1-S
I
SP1-L
I
SP1-H
I
SP2-S
I
SP2-L
I
SP2-H
I
SP3-S
I
SP3-L
I
SP3-H
I
SP4-S
I
SP4-L
I
SP4-H
I
SP5-S
I
SP5-L
I
SP5-H
I
SP6-S
I
SP6-L
I
SP6-H
I
<
Das VGC501 hat zwei, das VGC502 vier und das VGC503 sechs Schaltfunktionen
mit je zwei einstellbaren Schwellwerten. Die Zustände der Schaltfunktionen werden
auf der Frontplatte angezeigt und sind als potentialfreie Kontakte an den Anschlüs-
sen CONTROL bzw. RELAY verfügbar:
•
VGC501: Anschluss CONTROL (→ 22)
•
VGC502, VGC503: Anschluss RELAY (→ 23)
Die Gruppe Schaltfunktionsparameter umfasst die An-
zeige und Änderung/Eingabe von Schwellwerten und
die Zuordnung der zwei (VGC501), vier (VGC502) oder
der sechs (VGC503) Schaltfunktionen zu einem belie-
bigen Messkanal.
Schaltpunkt 1 konfigurieren
Unterer Schwellwert von Schaltpunkt 1
Oberer Schwellwert von Schaltpunkt 1
Schaltpunkt 2 konfigurieren
Unterer Schwellwert von Schaltpunkt 2
Oberer Schwellwert von Schaltpunkt 2
Schaltpunkt 3 konfigurieren
(nur VGC502/503)
Unterer Schwellwert von Schaltpunkt 3
(nur VGC502/503)
Oberer Schwellwert von Schaltpunkt 3
(nur VGC502/503)
Schaltpunkt 4 konfigurieren
(nur VGC502/503)
Unterer Schwellwert von Schaltpunkt 4
(nur VGC502/503)
Oberer Schwellwert von Schaltpunkt 4
(nur VGC502/503)
Schaltpunkt 5 konfigurieren
(nur VGC503)
Unterer Schwellwert von Schaltpunkt 5
(nur VGC503)
Oberer Schwellwert von Schaltpunkt 5
(nur VGC503)
Schaltpunkt 6 konfigurieren
(nur VGC503)
Unterer Schwellwert von Schaltpunkt 6
(nur VGC503)
Oberer Schwellwert von Schaltpunkt 6
(nur VGC503)
Eine Ebene zurück
35
