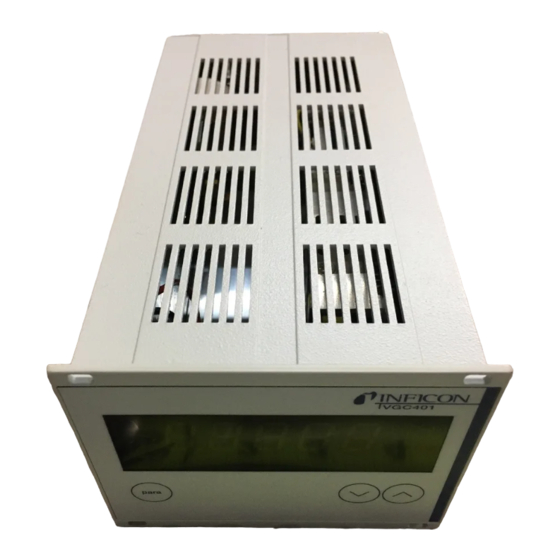

INFICON VGC401 Gebrauchsanleitung

INFICON VGC401 Gebrauchsanleitung

Einkanal-messgerät
Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen

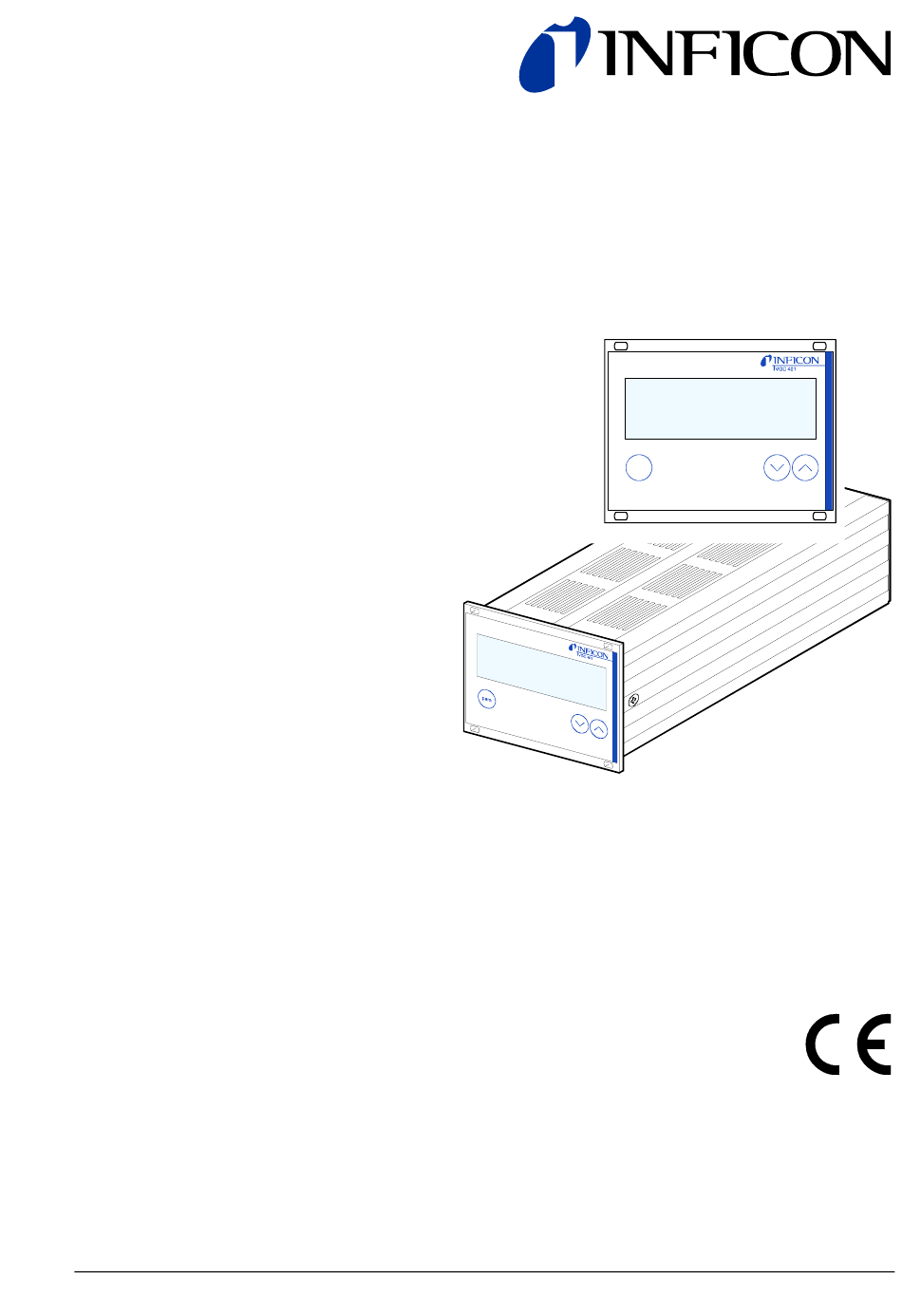

Gebrauchsanleitung
inkl. EG-Konformitätserklärung
Einkanal-Messgerät
VGC401
para
1
tinb01d1-f
(2011-07)

Werbung

loading

Verwandte Anleitungen für INFICON VGC401

Inhaltszusammenfassung für INFICON VGC401

  • Seite 1 Gebrauchsanleitung inkl. EG-Konformitätserklärung Einkanal-Messgerät VGC401 para tinb01d1-f (2011-07)
  • Seite 2 Produktidentifikation Im Verkehr mit INFICON sind die Angaben des Typen- schildes erforderlich. Tragen Sie deshalb diese Angaben ein: Model: Gültigkeit Dieses Dokument ist gültig für Produkte mit der Artikel- nummer 398-010. Sie finden die Artikelnummer (PN) auf dem Typenschild. Dieses Dokument basiert auf der Firmwareversion 302-519-E.
  • Seite 3 Bestimmungsgemässer Das VGC401 dient zusammen mit INFICON Trans- mittern (im folgenden Messröhren genannt) zur Messung Gebrauch von Totaldrücken. Die Produkte sind gemäss den ent- sprechenden Gebrauchsanleitungen zu betreiben. Lieferumfang 1× Einkanal-Messgerät 1× Netzkabel (länderspezifisch) 1× Gummileiste 2× Gummifüsse 4× Halsschrauben 4×...
  • Seite 4 Rackeinbau 3.2.2 Schalttafeleinbau 3.2.3 Tischgerät 3.3 Netzanschluss 3.4 Messröhrenanschluss SENSOR 3.5 Anschluss CONTROL 3.6 Schnittstellenanschluss RS232 4 Bedienung 4.1 Frontplatte 4.2 VGC401 ein- und ausschalten 4.3 Betriebsarten 4.4 Mess-Mode 4.5 Parameter-Mode 4.5.1 Parameter 4.6 Test-Mode 4.6.1 Parameter 4.6.2 Testprogramme 5 Kommunikation (Serielle Schnittstelle) 5.1 RS232C-Schnittstelle...
  • Seite 5 Produkt lagern Produkt entsorgen Anhang Umrechnungstabellen Standard-Parameter (default) Firmware-Update Literatur Stichwortverzeichnis ETL-Zertifikat EG-Konformitätserklärung → Für Seitenverweise im Text wird das Symbol ( verwendet, für Verweise auf weitere, im Literaturver- → zeichnis aufgelistete, Dokumente das Symbol ( [Z]). tinb01d1-f (2011-07) VGC401.ga...
  • Seite 6 Angaben zur Handhabung oder Verwendung. Nichtbe- achten kann zu Störungen oder geringfügigen Sach- schäden führen. Weitere Symbole Lampe / Anzeige leuchtet. Lampe / Anzeige blinkt. Lampe / Anzeige ist dunkel. para Taste drücken (z.B.: Taste 'para'). Keine Taste drücken. tinb01d1-f (2011-07) VGC401.ga...
  • Seite 7 Beachten Sie zudem die in diesem Dokument vermerke angegebenen Sicherheitsvermerke. GEFAHR GEFAHR: Netzspannung Der Kontakt mit netzspannungsführenden Komponenten im Gerät kann beim Einführen von Gegenständen oder beim Eindringen von Flüssigkeiten lebensgefährlich sein. Keine Gegenstände in die Lüftungsöffnungen einführen. Gerät vor Nässe schützen. tinb01d1-f (2011-07) VGC401.ga...
  • Seite 8 Trennvorrichtung gem. EN 61010-1 Geben Sie die Sicherheitsvermerke an alle anderen Benutzer weiter. 1.4 Verantwortung und INFICON übernimmt keine Verantwortung und Gewähr- leistung, falls der Betreiber oder Drittpersonen Gewährleistung • dieses Dokument missachten • das Produkt nicht bestimmungsgemäss einsetzen • am Produkt Eingriffe jeglicher Art (Umbauten, Ände- rungen usw.) vornehmen...
  • Seite 9 PSG502-S, PSG510-S, PSG512-S, PSG550, PSG552, PSG554) Pirani/Kapazitiv (PCG400, PCG400-S, PCG550, PCG552, PCG554) Kaltkatode (PEG100) Kaltkatode/ Pirani (MPG400, MPG401) Heissioni (BAG100-S, BAG101-S) Heissioni/Pirani (BPG400, BPG402) (HPG400) Kapazitiv (CDG025, CDG025D, CDG045, CDG045-H, CDG045D, CDG100, CDG100D, CDG160D) TripleGauge™ (Heissioni/Pirani/ Kapazitiv) (BCG450) tinb01d1-f (2011-07) VGC401.ga...
  • Seite 10 = 8 Hz) Masseinheit mbar, Pa, Torr, Micron Zeroadjust für lineare Messröhren Korrekturfaktor für logarithmische Messröhren 0.10 … 10.00 A/D-Wandlung Auflösung >0.001% FSr (Die Messwerte von BPG, HPG, BCG, BAG und CDGxxD werden digital übertragen.) CDG025D, CDG045D, CDG100D, CDG160D) tinb01d1-f (2011-07) VGC401.ga...
  • Seite 11 Spannung Messröhrenspeisung Strom 750 mA Leistung 18 W Absicherung 900 mA mit PTC-Element, selbstrückstellend nach Aus- schalten des VGC401 oder Ausziehen des Messröhren- steckers Anzahl Schaltfunktion ≤10 ms, wenn Schwellwert Reaktionszeit nahe beim Messwert (bei grösserer Differenz Filterzeit- konstante berücksichtigen).
  • Seite 12 Gerätestecker D-Sub, 9-polig (Steckerbelegung → Standard RS232C Schnittstelle Protokoll ACK/NAK, ASCII mit 3 Charakter-Mnemonics, Datenverkehr bidirektional, 8 Datenbit, kein Paritätsbit, 1 Stoppbit RS232C Nur TXD und RXD benutzt Baudrate 9600, 19200, 38400 Anschluss RS232 Gerätedose D-Sub, 9-polig (Steckerbelegung → tinb01d1-f (2011-07) VGC401.ga...
  • Seite 13 Abmessungen [mm] 106.2 91.2 204.5 103.6 ø3.5 para Verwendung Für Rackeinbau, Schalttafeleinbau oder als Tischgerät Gewicht 0.85 kg tinb01d1-f (2011-07) VGC401.ga...
  • Seite 14 Lieferumfang vier Halsschrauben und Kunststoffnippel enthalten. GEFAHR GEFAHR: Schutzart des Einbaugerätes Das Gerät kann als Einbaugerät die gefor- derte Schutzart (Schutz gegen Fremdkörper und Wasser) von z.B. Schaltschränken nach EN 60204-1 aufheben. Geforderte Schutzart durch geeignete Mass- nahmen wieder herstellen. tinb01d1-f (2011-07) VGC401.ga...
  • Seite 15 Führungsschiene Zur Entlastung der Frontplatte des VGC401 empfehlen wir, den Rackeinschubadapter mit einer Führungsschie- ne zu versehen. Gleitschienen Zum sicheren und einfachen Einbau schwerer Rackein- schubadapter empfehlen wir, das Rackgestell zusätzlich mit Gleitschienen zu versehen. tinb01d1-f (2011-07) VGC401.ga...
  • Seite 16 Einbauhöhe Rackeinbau Höhe 2 Höhe 3 Höhe 2 Rack- Rackeinschubadapter im Rackschrank befestigen. einschubadapter Die maximal zulässige Umgebungstem- → peratur ( 9) darf nicht überschritten werden und die Luftzirkulation muss ge- währleistet sein. Rackeinschubadapter Höhe 2 tinb01d1-f (2011-07) VGC401.ga...
  • Seite 17 VGC401 in den Rackeinschubadapter ein- schieben … Höhe 2 … und mit den im Lieferumfang des VGC401 ent- haltenen Schrauben befestigen. Höhe 3 Rack- Für den Einbau in einen 19"-Rackeinschubadapter der einschubadapter Höhe 3 ist eine Adapterplatte (inkl. zwei Halsschrauben und Kunststoffnippel) erhältlich (→...
  • Seite 18 Lieferumfang der Adapter- platte enthaltenen Schrauben befestigen. Adapterplatte (Höhe 2 zu Höhe 3) VGC401 in den Rackeinschubadapter ein- schieben … Höhe 3 … und mit den im Lieferumfang des VGC401 ent- haltenen Schrauben befestigen. tinb01d1-f (2011-07) VGC401.ga...
  • Seite 19 Luftzirkula- tion muss gewähr- leistet sein. M3 oder ø 3.5 Zur Entlastung der Frontplatte des VGC401 empfehlen wir, das Gerät abzustützen. VGC401 in den Ausschnitt einführen … … und mit vier M3- oder gleichwertigen Schrauben befestigen.
  • Seite 20 3.2.3 Tischgerät Das VGC401 kann auch als Tischgerät eingesetzt wer- den. Dazu sind im Lieferumfang zwei selbstklebende Gummifüsse sowie eine aufsteckbare Gummileiste ent- halten. Die im Lieferumfang enthaltenen Gummifüsse rückseitig auf den Gehäuseboden kleben … … und die Gummileiste von unten auf die Front- platte schieben.
  • Seite 21 Ist der Netzstecker nicht mit Ihrem System kompati- bel, ein eigenes, passendes Netzkabel mit Schutzleiter verwenden. Steckdose muss mit 10 A abgesichert sein. Trennvorrichtung gem. EN 61010-1 Wird das Gerät in einen Schaltschrank eingebaut, emp- fehlen wir, die Netzspannung über einen geschalteten Netzverteiler zuzuführen. tinb01d1-f (2011-07) VGC401.ga...
  • Seite 22 Erdungsanschluss Auf der Geräterückseite befindet sich eine Schraube, um das VGC401 bei Bedarf über einen Schutzleiter z.B. mit der Schutzerdung des Pumpstandes verbinden zu kön- nen. Diese Schraube Erdungsschraube nie lösen (interne Erdung) 3.4 Messröhren- Für den Anschluss einer Messröhre stehen zwei unter- schiedliche Stecker zur Verfügung.
  • Seite 23 Spannungen über 30 VAC oder 60 VDC gel- ten nach EN 61010 als berührungsgefährlich. Nur Schutzkleinspannung (SELV) anlegen. Steckerbelegungen SENSOR Die 8-polige RJ45- Gerätebuchse ist wie folgt belegt: Buchse Signal Identifikation Speisung +24 VDC Speisungserde Signaleingang (Messsignal+) Signalerde (Messsignal–) Status HV_L HV_H tinb01d1-f (2011-07) VGC401.ga...
  • Seite 24 Schliessen Sie die peripheren Komponenten mit einem abgeschirmten Verbindungskabel (EMV-Verträglichkeit) an den Anschluss CONTROL auf der Geräterückseite an. GEFAHR GEFAHR: Schutzkleinspannung Spannungen über 30 VAC oder 60 VDC gelten nach EN 61010 als berührungsgefährlich. Nur Schutzkleinspannung (SELV) anlegen. tinb01d1-f (2011-07) VGC401.ga...
  • Seite 25 Speisung für Relais mit höherer Schaltleistung Abgesichert bei 300 mA mit PTC- Element, selbstrückstellend nach +24 VDC, 200 mA Ausschalten des VGC401 oder Gehäuse = GND Ausziehen der CONTROL-Steck- dose. Entspricht den Anforderun- gen einer geerdeten Schutzklein- spannung (SELV).
  • Seite 26 3.6 Schnittstellen- Die RS232C-Schnittstelle ermöglicht die Bedienung des VGC401 über einen Computer oder ein Terminal. anschluss RS232 Ausserdem dient sie bei Bedarf dem Firmware-Update (→ 83). Schliessen Sie die serielle Schnittstelle mit einem abgeschirmten Verbindungskabel (EMV- Verträglichkeit) an den Anschluss RS232 auf der Geräterückseite an.
  • Seite 27 Statusmeldungen Warnung/Fehler (blinkt) Masseinheit Schaltfunktions- para zustand Oberer Schwellwert Unterer Schwellwert para Bedientasten ≠ Offsetwert Korrekturfaktor ≠ 1 Hochvakuum-Messkreis eingeschaltet (nur PEG, MPG, BAG, BPG402 und BCG) Degas aktiviert (nur BPG, BCG und BAG) Parameter-Mode aktiv tinb01d1-f (2011-07) VGC401.ga...
  • Seite 28 • schaltet es in den Mess-Mode • passt es nötigenfalls die Parameter an (falls zuvor eine andere Messröhre angeschlossen war). VGC401 ausschalten VGC401 mit dem Netzschalter (oder zentral über den geschalteten Netzverteiler bei Rackmontage) ausschal- ten. Warten Sie bis zum Wiedereinschalten minde- stens 10 Sekunden, damit das VGC401 sich neu initialisieren kann.
  • Seite 29 4.4 Mess-Mode Der Mess-Mode ist die Standard-Betriebsart des VGC401 mit Anzeige eines Messwertes, einer Status- meldung oder der Messröhrenidentifikation. Mess-Mode Parameter- Mode >10 s Messwert Messröhrenidentifikation Gerät ein Test- Mode >5 s >5 s tinb01d1-f (2011-07) VGC401.ga...
  • Seite 30 Anstelle eines Messwertes wird gezeigt. Taste >1 s drücken: Messröhre einge- schaltet. Anstelle para des Messwertes wird evtl. eine Statusmeldung angezeigt: Der Hochvakuum-Messkreis der genannten Messröhen lässt sich auch im Parameter-Mode ein- und ausschalten (→ 44). tinb01d1-f (2011-07) VGC401.ga...
  • Seite 31 (CDG025, CDG045, CDG045-H, CDG100) Lineare Messröhre (kapazitiv, digital) (CDG025D, CDG045D, CDG100D, CDG160D) Keine Messröhre angeschlossen (no Sensor) Messröhre angeschlossen, aber nicht identifizierbar (no Identifier) In Parameter-Mode → wechseln In Test-Mode wechseln Tasten >5 s drücken (→ tinb01d1-f (2011-07) VGC401.ga...
  • Seite 32 4.5 Parameter-Mode Der Parameter-Mode ist die Betriebsart zur Anzeige und Änderung/Eingabe von Parameterwerten. Parameter-Mode Mess-Mode Degas unterer Schwellwert >10 s Pirani-Bereichserweiterung Gerät ein Test-Mode >5 s tinb01d1-f (2011-07) VGC401.ga...
  • Seite 33 Taste gedrückt ist, minde- stens aber 2 s. Anschliessend wird der aktu- elle Parameterwert ange- zeigt. Einzelne Parameter sind nicht bei allen Messröhren ver- fügbar und werden dementsprechend nicht immer ange- zeigt. → Verfügbar tinb01d1-f (2011-07) VGC401.ga...
  • Seite 34 Tasten >5 s drücken: para laden Sämtliche vom Anwender gesetzten/veränderten Para- meter auf die Standardwerte (Werkseinstellungen) zurück- setzen (→ 82). Das Laden der Standard-Parameter kann nicht rückgängig gemacht werden. In Test-Mode Tasten >5 s drücken wechseln (→ tinb01d1-f (2011-07) VGC401.ga...
  • Seite 35 Reinigung des Elektrodensystems. Degasdauer 3 Min. (auch vor- zeitig deaktivierbar). Unterer/oberer Das VGC401 hat eine Schaltfunktion mit zwei einstell- Schwellwert baren Schwellwerten. Der Zustand der Schaltfunktion wird auf der Frontplatte angezeigt (→ 27) und ist als potentialfreier Kontakt am Anschluss CONTROL ver- fügbar (→...
  • Seite 36 Wert unterer Schwellwert (Setpoint low) definiert den Druck bei dem die Schaltfunktion bei fallendem Druck eingeschaltet wird. messröhrenabhängig (→ Tabelle). z.B.: Wechselt der Messröhrentyp, passt das VGC401 den Schwellwert nötigenfalls auto- matisch an. tinb01d1-f (2011-07) VGC401.ga...
  • Seite 37 Hysterese nachgeführt. Dies verhindert einen instabilen Zustand. Wert oberer Schwellwert (Setpoint high) definiert den Druck bei dem die Schaltfunktion bei steigendem Druck ausgeschaltet wird. messröhrenabhängig (→ Tabelle). z.B.: Wechselt der Messröhrentyp, passt das VGC401 den Schwellwert nötigenfalls auto- matisch an. tinb01d1-f (2011-07) VGC401.ga...
  • Seite 38 Bei linearen Messröhren ist deren Messbereichs-Endwert kapazitiven (Full Scale range) zu definieren, bei logarithmischen Messröhre Messröhren wird er automatisch erkannt. Verfügbar für folgende Messröhren: Pirani (PSG) Pirani/Kapazitiv (PCG) Kaltkatode (PEG) Kaltkatode/Pirani (MPG) Heissioni (BAG) Heissioni/Pirani (BPG, HPG) Kapazitiv (CDG) Heissioni/Pirani/Kapazitiv (BCG) tinb01d1-f (2011-07) VGC401.ga...
  • Seite 39 (BCG) Bei eingeschalteter Offsetkorrektur wird der gespeicherte Offsetwert vom aktuellen Messwert subtrahiert. Dies er- möglicht die Relativmessung bezüglich eines Referenz- druckes. Die Offsetkorrektur wirkt auf: die Messwertanzeige die Schwellwertanzeige der Schaltfunktionen den Analogausgang am Anschluss CONTROL → tinb01d1-f (2011-07) VGC401.ga...
  • Seite 40 (PCG) Kaltkatode (PEG) Kaltkatode/Pirani (MPG) Heissioni (BAG) Heissioni/Pirani (BPG, HPG) Kapazitiv (CDG) Heissioni/Pirani/Kapazitiv (BCG) Zuerst die Messröhre abgleichen und anschlies- send das Messgerät. Schalten Sie die Offsetkorrektur aus, bevor Sie den Nullpunkt an der Messröhre neu einstellen. tinb01d1-f (2011-07) VGC401.ga...
  • Seite 41 Eine Änderung der Masseinheit wirkt auch auf die Ein- stellung der BPG-, HPG- und BCG-Messröhren. Ist die Masseinheit Micron gewählt, erfolgt oberhalb von 99000 Micron eine automatische Umschaltung auf Torr. Unterhalb von 90 Torr erfolgt eine automatische Um- schaltung zurück in die Masseinheit Micron. tinb01d1-f (2011-07) VGC401.ga...
  • Seite 42 Messwert um Faktor 0.10 … 10.00 korri- z.B.: giert Messwertfilter Das Messwertfilter erlaubt eine bessere Auswertung unruhiger oder gestörter Messsignale. Das Messwertfilter wirkt auf: die Messwertanzeige den Analogausgang digital übertragenen Messwerte der Heissioni-Mess- röhren BPG, HPG, BCG und BAG tinb01d1-f (2011-07) VGC401.ga...
  • Seite 43 Einstellung mit gutem Verhält- nis zwischen Ansprechge- schwindigkeit und Empfindlich- keit von Anzeige und Schalt- funktion gegenüber Messwert- änderungen. langsam (slow): Das VGC401 reagiert nicht auf kleine Messwertschwankun- gen und spricht dadurch lang- samer auf Messwertänderun- gen an. tinb01d1-f (2011-07)
  • Seite 44 • oder zwei An- zeigestellen Messwertanzeige • mit zwei Nach- kommastellen • oder drei An- zeigestellen Die Anzeige ist bei PSG- und PCG-Messröhren im Druckbereich p<1.0E-4 mbar und aktivierter PrE (→ 46) um eine Nachkommastelle reduziert. tinb01d1-f (2011-07) VGC401.ga...
  • Seite 45 Emission wird von der Mess- röhrenelektronik ein- und aus- geschaltet Emission manuell ein- und ausschalten Filament Filament auswählen. Verfügbar für folgende Messröhren: Pirani (PSG) Pirani/Kapazitiv (PCG) Kaltkatode (PEG) Kaltkatode/Pirani (MPG) Heissioni (BAG) Heissioni/Pirani (nur BPG402) Kapazitiv (CDG) Heissioni Pirani/Kapazitiv (BCG) tinb01d1-f (2011-07) VGC401.ga...
  • Seite 46 1000 mbar Pirani/Kapazitiv … (PCG) 5×10 1500 mbar Kaltkatode (PEG) Kaltkatode/Pirani (MPG) Heissioni (BAG) Heissioni/Pirani (BPG, HPG) Kapazitiv (CDG) Heissioni Pirani/Kapazitiv (BCG) Wert Normalbetrieb. Bereichserweiterung: Anzeige bis 5×10 mbar, Schaltpunkteinstellbereich bis 2×10 mbar. Pirani-Bereichserweiterung para ein-/ausschalten para tinb01d1-f (2011-07) VGC401.ga...
  • Seite 47 4.6 Test-Mode Der Test-Mode ist die Betriebsart zur Anzeige und Än- derung/Eingabe von speziellen Parameterwerten und zum Testen des VGC401. Mess-Mode Parameter-Mode Gerät ein Test-Mode >5 s Firmwareversion Watchdog-Fehlerverhalten >5 s RS232C-Testprogramm >5 s tinb01d1-f (2011-07) VGC401.ga...
  • Seite 48 Taste gedrückt ist, mindestens aber 2 s. Die Firmwareversion wird dauernd angezeigt. → Der Name des Testprogrammes wird angezeigt, bis es gestartet wird. Parameter ändern Wert ändert in vorgegebenen para Schritten. para Testprogramm Testprogramm starten. para starten tinb01d1-f (2011-07) VGC401.ga...
  • Seite 49 │ Das letzte Zeichen kennzeichnet den Änderungsindex (-, A … Z). Diese In- formation ist nützlich, wenn Sie mit INFICON Kontakt aufnehmen. Watchdog- Verhalten der Systemüberwachung (Watchdog Control) Fehlerverhalten bei einem Fehler. Einstellung Das System quittiert eine Fehlermeldung des Watchdog nach 2 s selbst.
  • Seite 50 Parameter können nur ange- sehen werden. 4.6.2 Testprogramme RAM-Test Test des Arbeitsspeichers. Testverlauf Der Test läuft 1× automatisch ab: Test läuft (sehr kurz). Test beendet und keine Fehler festgestellt. Test beendet und Fehler fest- gestellt. Die Lampe blinkt. tinb01d1-f (2011-07) VGC401.ga...
  • Seite 51 4-stelligen Check- summe (Hexformat). Die Lampe blinkt. EEPROM-Test Test des Parameterspeichers. Testverlauf Der Test läuft 1× automatisch ab: Test läuft (sehr kurz). Test beendet und keine Fehler festgestellt. Test beendet und Fehler fest- gestellt. Die Lampe blinkt. tinb01d1-f (2011-07) VGC401.ga...
  • Seite 52 Referenzspannung am Signaleingang des Messröhren- anschlusses SENSOR (→ 23)). Das Messwertfilter wirkt auf die angelegte Spannung. Ist der Signaleingang offen, zeigt das VGC401 einen Standardwert an, der sich wegen der hohen Empfindlichkeit des offenen Messkreises leicht verändern kann. Testverlauf Positiver Anteil des Mess- signals in Volt.
  • Seite 53 Referenzspannung am Signaleingang des Messröhren- anschlusses SENSOR (→ 23)). Das Messwertfilter wirkt auf die angelegte Spannung. Ist der Signaleingang offen, zeigt das VGC401 einen Standardwert an, der sich wegen der hohen Empfindlichkeit des offenen Messkreises leicht verändern kann. Testverlauf Negativer Anteil des Mess- signals in Volt.
  • Seite 54 Schaltfunktions-Relais Schaltfunktions-Relais Fehler-Relais Fehler-Relais RS232C-Test Test der RS232C-Schnittstelle. Das VGC401 wiederholt jedes vom kommunizierenden Rechner gesendete Zei- chen. Der Datentransfer vom/zum VGC401 ist nur auf → dem Rechner sichtbar ( Abschnitt 5). Testverlauf Der Test läuft automatisch. tinb01d1-f (2011-07) VGC401.ga...
  • Seite 55 5 Kommunikation (Serielle Schnittstelle) 5.1 RS232C- Die serielle Schnittstelle ermöglicht eine Kommunikation des VGC401 mit einem Computer. Zu Testzwecken lässt Schnittstelle sich auch ein Terminal anschliessen. Beim Einschalten beginnt das Gerät kontinuierlich im Abstand von 1 s den Messwert zu übertragen. Wird das erste Zeichen zum Gerät geschickt, stoppt die auto-...
  • Seite 56 Aufforderung zur Daten- übertragung <ACK> ACKNOWLEDGE Positive Rückmeldung <NAK> NEGATIVE ACKNOWLEDGE Negative Rückmeldung "Senden": Transfer vom HOST zum VGC401 "Empfangen": Transfer vom VGC401 zum HOST Messwertformat Die Druckmesswerte werden im folgenden Format dar- gestellt: sx.xxxxEsxx │ │ │└─── Exponent │ │...
  • Seite 57 <–-––– <ACK><CR><LF> Positive Bestätigung einer empfangenen Nachricht Empfangsformat Auf Anforderung mittels Mnemonics überträgt das VGC401 die Messdaten oder Parameter in Form von ASCII-Strings zum HOST. Als Anforderung zum Übertragen eines ASCII-Strings muss <ENQ> gesendet werden. Durch wiederholtes Senden von <ENQ> werden weitere Strings, gemäss der letztgewählten Mnemonic, ausgelesen.
  • Seite 58 <–––––– Messwerte oder Parameter Sendet Daten mit <–––––––––––<CR><LF> "Ende-Meldung" Fehlerbehandlung Eingegebene Strings werden im VGC401 geprüft. Bei einem Fehler erfolgt eine negative Bestätigung <NAK>. Im ERROR-Wort wird das entsprechende Flag gesetzt. Fehler können nach dem Einlesen des ERROR-Wortes decodiert werden. HOST VGC401 Erklärung...
  • Seite 59 A/D converter test A/D-Wandler-Testprogramm Display test Display-Testprogramm EEPROM test EEPROM-Testprogramm EPROM test EPROM-Testprogramm Sensor identification Messröhrenidentifikation I/O test I/O-Testprogramm Keyboard test Bedientasten-Testprogramm Torr lock Torrsperre de-/aktivieren RAM test RAM-Testprogramm RS232 test RS232-Testprogramm Pressure unit Masseinheit Watchdog control Watchdog-Fehlerverhalten tinb01d1-f (2011-07) VGC401.ga...
  • Seite 60 3 –> Messstellenfehler (Sensor error) 4 –> Sensor off (BAG, PEG) 5 –> Keine Messröhre 6 –> Identifikationsfehler 7 –> Fehler BAG, BPG, HPG, BCG Die 3. und 4. Nachkommastelle sind, ausser bei einer CDG-Messröhre, immer 0. tinb01d1-f (2011-07) VGC401.ga...
  • Seite 61 Die 3. und 4. Nachkommastelle sind, ausser bei einer CDG-Messröhre, immer 0. HV, EMI ein- Senden: [,x] <CR>[<LF>] /ausschalten │ └─ Mode x = 0 –> aus (Standard) 1 –> ein Empfangen: <ACK><CR><LF> Senden: <ENQ> Empfangen: x <CR><LF> │ └─ Mode tinb01d1-f (2011-07) VGC401.ga...
  • Seite 62 Für BPG, HPG, BCG, CDGxxxD Messröhren- Senden: <CR>[<LF>] identifikation Empfangen: <ACK><CR><LF> Senden: <ENQ> Empfangen: x <CR><LF> │ └─ Identifikation, x = (Pirani) (Pirani/Kapazitiv) (Kaltkatode) (Kaltkatode/Pirani) (Kapazitive Messröhre) (Heissioni) (Heissioni/Pirani) BPG402 (Heissioni/Pirani) (Heissioni/Pirani) (Heissioni/Pirani/Kapazitiv) noSEn (Keine Messröhre) noid (Keine Identifikation) tinb01d1-f (2011-07) VGC401.ga...
  • Seite 63 1 –> Watchdog hat angesprochen 2 –> Eine oder mehrere Tasks nicht ausgeführt 5 –> EPROM-Fehler 6 –> RAM-Fehler 7 –> EEPROM-Fehler 9 –> DISPLAY-Fehler 10 –> A/D-Wandler Fehler 11 –> Messröhren-Fehler (z.B. Fadenbruch, keine Speisung) 12 –> Messröhrenidentifikations- Fehler tinb01d1-f (2011-07) VGC401.ga...
  • Seite 64 Das eingegebene Zahlenformat ist nicht relevant. Es wird intern immer in ein Floating Point-Format gewandelt. Empfangen: <ACK><CR><LF> Senden: <ENQ> Empfangen: x.xxxxEsxx,x.xxxxEsxx <CR><LF> │ │ │ └─ Oberer Schwellwert │ [aktuelle Masseinheit] │ └─ Unterer Schwellwert [aktuelle Masseinheit] tinb01d1-f (2011-07) VGC401.ga...
  • Seite 65 Schaltfunktionsstatus Senden: <CR>[<LF>] Empfangen: <ACK><CR><LF> Senden: <ENQ> Empfangen: x <CR><LF> │ └─ Schaltfunktion x = 0 –> aus 1 –> ein tinb01d1-f (2011-07) VGC401.ga...
  • Seite 66 28 –> 1000 mbar 29 –> 1100 mbar 30 –> 1000 Torr 31 –> 2 bar 32 –> 5 bar 33 –> 10 bar 34 –> 50 bar Empfangen: <ACK><CR><LF> Senden: <ENQ> Empfangen: x <CR><LF> │ └─ Messbereich (F.S.) tinb01d1-f (2011-07) VGC401.ga...
  • Seite 67 └─ Offset [aktuelle Masseinheit] │ └─ Mode Masseinheit Senden: [,x] <CR>[<LF>] │ └─ x = 0 –> mbar/bar (Standard) 1 –> Torr 2 –> Pascal 3 –> Micron Empfangen: <ACK><CR><LF> Senden: <ENQ> Empfangen: x <CR><LF> │ └─ Masseinheit tinb01d1-f (2011-07) VGC401.ga...
  • Seite 68 (→ 46) um eine Nachkommastelle reduziert. Messwertfilter Senden: [,x] <CR>[<LF>] │ └─ x = 0 –> fast (schnell) 1 –> medium (mittel, standard) 2 –> slow (langsam) Empfangen: <ACK><CR><LF> Senden: <ENQ> Empfangen: x <CR><LF> │ └─ Filterzeitkonstante tinb01d1-f (2011-07) VGC401.ga...
  • Seite 69 1 –> Filament 1 2 –> Filament 2 Empfangen: <ACK><CR><LF> Senden: <ENQ> Empfangen: x <CR><LF> Parameter im Senden: [,x] <CR>[<LF>] EEPROM │ abspeichern └─ x = 0 –> Speichern Standard- Parameter (default) 1 –> Speichern Benutzer- Parameter (user) Empfangen: <ACK><CR><LF> tinb01d1-f (2011-07) VGC401.ga...
  • Seite 70 Pirani-Bereichser- Senden: [,x] <CR>[<LF>] weiterung │ └─ x = 0 –> aus (default) 1 –> ein Empfangen: <ACK><CR><LF> Senden: <ENQ> Empfangen: x <CR><LF> Nur PSG und PCG-Messröhren, Messbereich bis 5×10 mbar. tinb01d1-f (2011-07) VGC401.ga...
  • Seite 71 Fehler nach 2 s automatisch bestätigt und gelöscht. Empfangen: <ACK><CR><LF> Senden: <ENQ> Empfangen: x <CR><LF> │ └─ Watchdog-Fehlerverhalten Torrsperre Senden: [,x] <CR>[<LF>] │ └─ x = 0 –> aus (Standard) 1 –> ein Empfangen: <ACK><CR><LF> Senden: <ENQ> Empfangen: x <CR><LF> │ └─ Torrsperre-Status tinb01d1-f (2011-07) VGC401.ga...
  • Seite 72 <ENQ> Empfangen: xxxx,xxxx <CR><LF> │ │ │ └─ Checksumme (Hex) │ └─ ERROR-Wort EEPROM-Test Senden: <CR>[<LF>] Empfangen: <ACK><CR><LF> Senden: <ENQ> Startet den Test (Dauer <1 s) Test nicht dauernd wiederholen (EEPROM-Lebensdauer). Empfangen: xxxx <CR><LF> │ └─ ERROR-Wort tinb01d1-f (2011-07) VGC401.ga...
  • Seite 73 │ identifikation │ │ [0.0000 … │ │ 5.0000 V] │ │ │ └─ ADC-Kanal 1 │ Messsignal │ (negativer Anteil) │ [0.0000 … 5.0000 V] │ └─ ADC-Kanal 0 Messsignal (positiver Anteil) [0.0000 … 11.0000 V] tinb01d1-f (2011-07) VGC401.ga...
  • Seite 74 = 0 –> Nicht gedrückt ││ 1 –> Gedrückt ││ │└── Taste 2 │ └─── Taste 1 para RS232-Test Senden: <CR>[<LF>] Empfangen: <ACK><CR><LF> Senden: <ENQ> Startet den Test (wiederholt je des eingegebene Zeichen, Ab bruch des Tests mit <CTRL> C). tinb01d1-f (2011-07) VGC401.ga...
  • Seite 75 E: 2 <CR> <LF> Druckmessung <CR> [<LF>] Positive Rückmeldung E: <ACK> <CR> <LF> Abfrage S: <ENQ> Ausgabe des Status und des Druckes E: 0,8.3400E-03 <CR> <LF> Abfrage S: <ENQ> Ausgabe des Status und des Druckes E: 1,8.0000E-04 <CR> <LF> tinb01d1-f (2011-07) VGC401.ga...
  • Seite 76 6 Instandhaltung Das Produkt ist wartungsfrei. VGC401 reinigen Für die äussere Reinigung reicht im Normalfall ein leicht feuchtes Tuch. Benutzen Sie keine aggressiven oder scheuernden Reinigungsmittel. GEFAHR GEFAHR: Netzspannung Der Kontakt mit netzspannungsführenden Komponenten im Gerät kann beim Eindringen von Flüssigkeiten lebensgefährlich sein.
  • Seite 77 [6], [7], [8], [14]. 0 = keine Kommunikation mit Messröhre 1…9 = High-Byte des Error-Byte (BPG400, HPG) 1…6 = Error-Status (BAG) Mögliche Ursache und deren Behebung/Quittierung Fehlermeldungen bei BCG und BPG402. Bedeutung → [15], [15]. xx = Error-Byte (HEX) tinb01d1-f (2011-07) VGC401.ga...
  • Seite 78 Watchdog hat angesprochen infolge starker elektrischer Störung oder Be- triebssystem-Fehler. para Quittieren mit der Taste Ist die Einstellung des Watchdog auf quittiert das VGC401 nach 2 s selbst (→ 49). Mögliche Ursache und deren Behebung/Quittierung Fehler des Arbeitspeichers (RAM). para Quittieren mit der Taste Mögliche Ursache und deren...
  • Seite 79 Sie bitte mit Ihrer nächstgelegenen INFICON-Servicestelle Kontakt auf. 8 Instandsetzung Defekte Produkte sind zur Instandsetzung an Ihre nächstgelegene INFICON-Servicestelle zu senden. INFICON übernimmt keine Verantwortung und Gewähr- leistung, falls der Betreiber oder Drittpersonen Instand- setzungsarbeiten selber ausführen. 9 Zubehör Bestellnummer Adapterplatte für Einbau in...
  • Seite 80 Nach dem Zerlegen des Produkts sind die Bauteile ent- sorgungstechnisch in folgende Kategorien zu untertei- len: Nicht elektronische Diese Bauteile sind entsprechend ihrer Materialart zu Bauteile trennen und der Wiederverwertung zuzuführen. Elektronische Diese Bauteile sind entsprechend ihrer Materialart zu Bauteile trennen und der Wiederverwertung zuzuführen. tinb01d1-f (2011-07) VGC401.ga...
  • Seite 81 133.322 13.595 19.337×10 Torr 9.81×10 9.81 7.356×10 1.422×10 mmWs 68.948 6.895×10 51.715 Länge inch 39.37×10 3.281×10 39.37 3.281 inch 25.4 25.4×10 8.333×10 304.8 0.305 Temperatur Kelvin Celsius Fahrenheit Kelvin °C+273.15 (°F+459.67)×5/9 Celsius K-273.15 5/9×°F-17.778 9/5×K-459.67 9/5×(°C+17.778) Fahrenheit tinb01d1-f (2011-07) VGC401.ga...
  • Seite 82 Standard- Folgende Werte werden beim Laden der Standard- Parameter (→ 34) aktiviert: Parameter (default) Standard Benutzer 5×10 mbar 1×10 mbar 1000 Torr mbar 1.00 2 Digits 9600 Auto Auto Auto tinb01d1-f (2011-07) VGC401.ga...
  • Seite 83 (→ 82). VGC401 für VGC401 ausschalten Programmtransfer vorbereiten VGC401 mit 9-poligem D-Sub-Verlängerungskabel mit der seriellen Schnittstelle COM1 (COM2) des PC verbinden (Firmware des VGC401 kann nicht über Mac geladen werden). VGC401 Abschirmung Abschirmung 2 T XD 3 RXD 5 GND Mit Stift (ø<2 mm) den Schalter hinter der Rück-...
  • Seite 84 In der nachfolgenden Beschreibung steht der Index stellvertretend für den effektiven Index. Selbstextrahierende *.exe Datei oder komprimierte *.zip Datei entpacken. Falls Sie das VGC401 nicht mit der seriellen Schnittstelle COM1 verbunden haben: Batchdatei *.bat zum Ändern öffnen … … Bezeichnung der Schnittstelle aktualisieren …...
  • Seite 85 Warten Sie bis zum Wiedereinschalten minde- stens 10 Sekunden, damit das VGC401 sich neu initialisieren kann. Das VGC401 ist wieder zum Messen bereit. Über- prüfen Sie sicherheitshalber, ob die aktuellen Para- meter mit den ursprünglich eingestellten Parame- tern (→...
  • Seite 86 Literatur www.inficon.com Gebrauchsanleitung Pirani Standard Gauge PSG400, PSG400-S tina04d1 INFICON AG, LI–9496 Balzers, Liechtenstein www.inficon.com Gebrauchsanleitung Compact Pirani Gauge PSG500/-S, PSG502-S, PSG510-S, PSG512-S tina44d1 INFICON AG, LI–9496 Balzers, Liechtenstein www.inficon.com Gebrauchsanleitung Pirani Standard Gauge PSG100-S, PSG101-S tina17d1 INFICON AG, LI–9496 Balzers, Liechtenstein www.inficon.com...
  • Seite 87 Gebrauchsanleitung Capacitance Diaphragm Gauge CDG025 tina01d1 INFICON AG, LI–9496 Balzers, Liechtenstein [10] www.inficon.com Gebrauchsanleitung Capacitance Diaphragm Gauge CDG045, CDG045-H tina07d1 INFICON AG, LI–9496 Balzers, Liechtenstein [11] www.inficon.com Gebrauchsanleitung Capacitance Diaphragm Gauge CDG100 tina08d1 INFICON AG, LI–9496 Balzers, Liechtenstein [12] www.inficon.com...
  • Seite 88 [17] www.inficon.com Gebrauchsanleitung Bayard-Alpert Pirani Gauge BPG402 tina46d1 INFICON AG, LI–9496 Balzers, Liechtenstein [18] www.inficon.com Gebrauchsanleitung Capacitance Diaphragm Gauge CDG025D tina49d1 INFICON AG, LI–9496 Balzers, Liechtenstein [19] www.inficon.com Gebrauchsanleitung Capacitance Diaphragm Gauge CDG045D tina51d1 INFICON AG, LI–9496 Balzers, Liechtenstein [20] www.inficon.com...
  • Seite 89 RAM-Test reinigen Reinigung Gewährleistung Reparatur I/O-Test RS232-Anschluss Identifikation der Messröhre 31 → Kommunikation, Inhaltsverzeichnis → Schnittstelle Installation RS232C-Test Instandsetzung Schaltfunktion 25, 35 → Kommunikation, Interface Schnittstelle → Schnittstelle Schnittstellenanschluss Kalibrierfaktor → Korrekturfaktor Technische Daten Kommunikation Beispiel tinb01d1-f (2011-07) VGC401.ga...
  • Seite 90 SENSOR-Anschluss Eingabesperre Serielle Schnittstelle EPROM-Test → Kommunikation, → Schnittstelle I/O-Test RAM-Test Sicherheit RS232C-Test Standard-Parameter Torr-Sperre laden Watchdog Statusmeldungen Testparameter Steckerbelegung Firmware-Version CONTROL Torr-Sperre RS232 Umrechnungen SENSOR Update Störungsbehebung Watchdog Technische Daten Werkseinstellungen 34, 82 Test-Mode Zubehör A/D-Wandler-Test tinb01d1-f (2011-07) VGC401.ga...
  • Seite 91 ETL-Zertifikat ETL LISTED The product VGC401 complies with the requirements of the following Standards: UL 61010-1, Issued: 2004/07/12 Ed: 2 Rev: 2005/07/22 3103457 CAN/CSA C22.2#61010-1, Issued: 2004/07/12 tinb01d1-f (2011-07) VGC401.ga...
  • Seite 92 EG-Konformitätserklärung Hiermit bestätigen wir, INFICON, für das nachfolgende Produkt die Konformität zur Niederspannungsrichtlinie 2006/95/EG und zur EMV-Richtlinie 2004/108/EG. Einkanal-Messgerät Produkt VGC401 Artikelnummer 398-010 Normen Harmonisierte und internationale/nationale Normen sowie Spezifikationen: • EN 61010-1:2001 (Elektrische Mess- und Steuereinrichtung) • EN 61000-3-2:2006 (EMV: Oberschwingungsströme)
