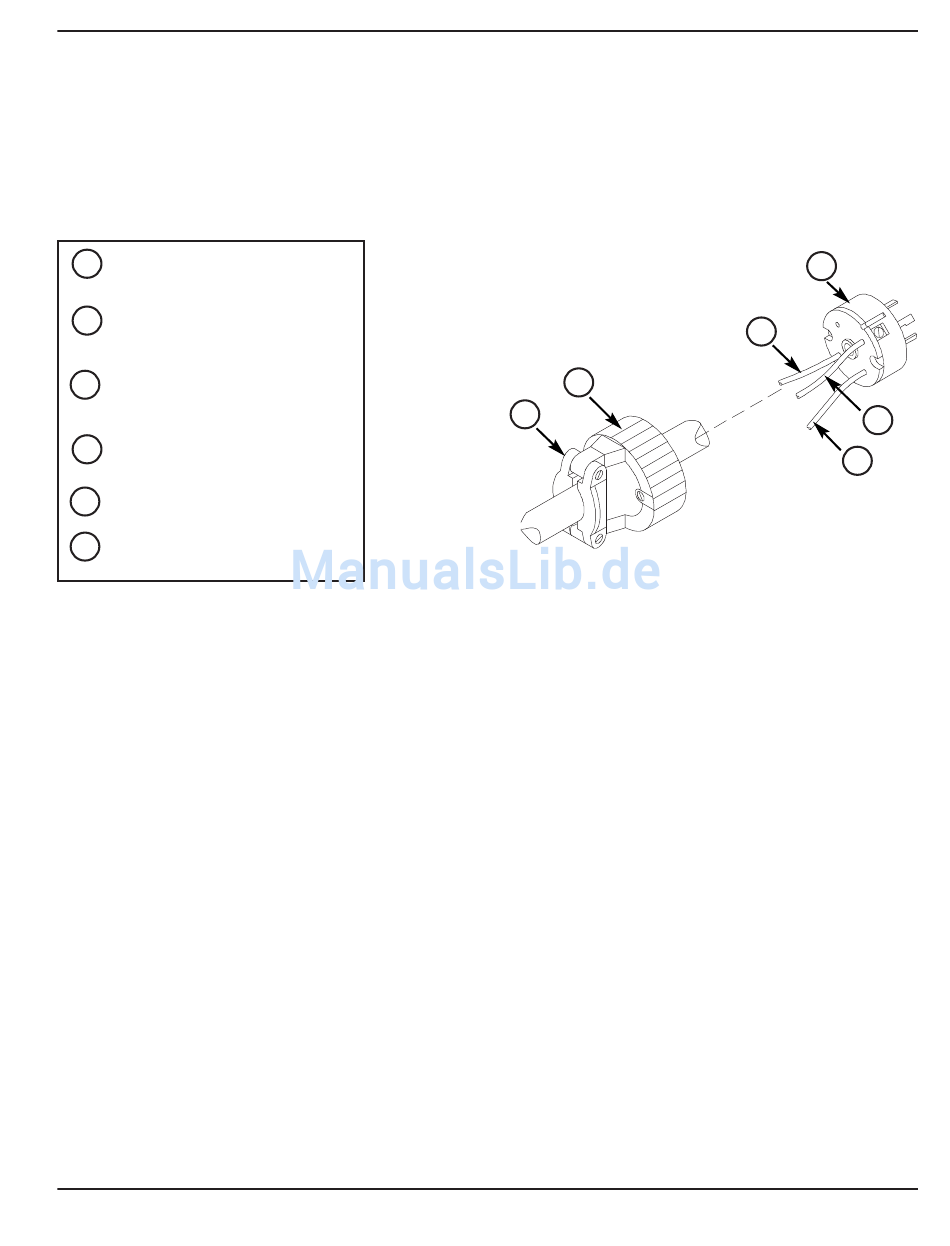

Netzkabel für CE-Stromquellen
Bei CE-Stromquellen wird das Netzkabel ohne Stecker ausgeliefert. Für den Betrieb mit
230 V ist der korrekte Stecker zu beschaffen und von einem zugelassenen Elektriker wie unten
gezeigt anzubringen.
1
230 V-Stecker
Zum Anschluss von
2
Leitung 1 (Messing)
Zum Anschluss von
3
Leitung 2 (Messing)
Zum Erdungsanschluss
4
(grün)
5
Außenhülse
Zugentlastung
6
1. Kabelisolierung zurückschieben, um die Drähte 3, 4 und 5 zu trennen.
2. Die Isolierung eines jeden Drahtes entfernen, um einen guten Kontakt mit den
Steckeranschlüssen herzustellen.
3. Anschlüsse herstellen, Außenhülse und Zugentlastung wieder anbringen und die Schrauben an
der Zugentlastung festziehen. die Schrauben sollten fest sitzen, aber nicht übermäßig
angezogen werden.
powermax30
Betriebsanleitung
INBETRIEBNAHME
5
6
1
2
3
4
3-5
