Entfernen einer Endkappe

Die Endkappen können entfernt werden, um sie auszutauschen. Auch lassen sich manche
Reparaturen leichter mit abgenommenen Endkappen durchführen.
1. Stromzufuhr auf AUS stellen, Netzkabel unterbrechen und Gaszufuhr unterbrechen.
2. Abdeckung und Nomex-Sperre entfernen.
3. Stromquelle auf einer Werkbank auf die Seite legen oder sie auf den Kopf stellen. Die an der
Unterseite der Einheit herausragenden Füße haben Bohrungen für den Zugriff auf die
Schnappverschlüsse, die die Endkappen festhalten. Neben jedem Fuß befindet sich eine
erhöhte Rippe.

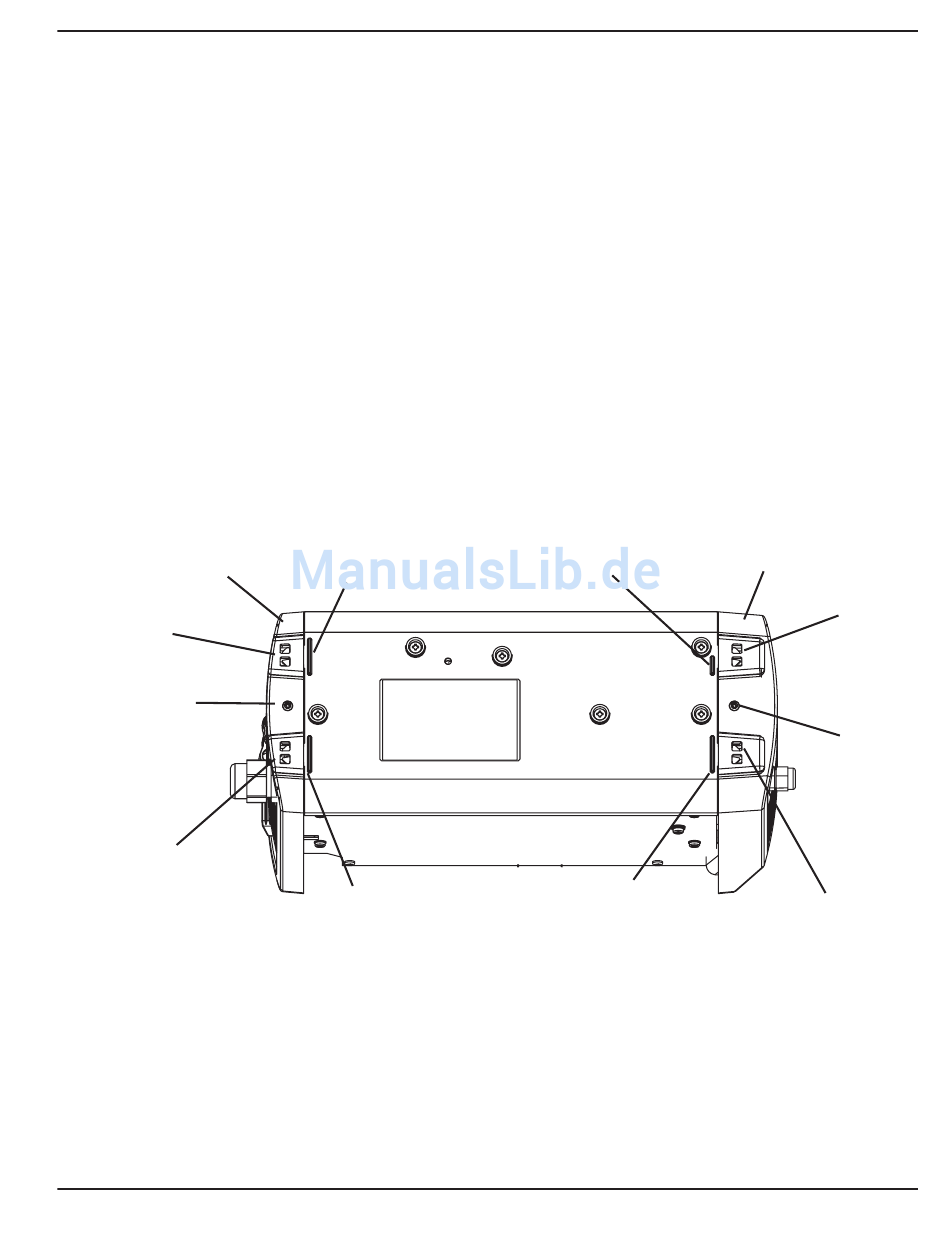

Rückwärtige Endkappe
Schnappverschluss
Halteschraube
Schnappverschluss
4. Halteschraube von der Endkappenunterseite entfernen.
powermax30
Betriebsanleitung
Rippe
Rippe
WARTUNG/TEILE
Vordere Endkappe
Rippe
Rippe
Schnappverschluss
Schnappverschluss
Halteschraube
