Anschließen
5.2

Geberschnittstelle (X2 bei SLE, X21 bei SLE-DP)

VORSICHT
5-2
02.2001
Die Geberschnittstelle des SIMOLINK-Encoder ist die 9-polige
Sub-D-Buchse mit Schraubverriegelung (UNC) an der Front des
Gehäuses. Drei RS422-Treiber liefern jeweils zwei Signale pro
Impulsausgang, ein Signal mit nichtinvertiertem und ein Signal mit
invertiertem Signalpegel. Die Ausgangssignale der Geberschnittstelle
sind potentialfrei gegenüber der 24 V-Spannungsversorgung (X1) und
(bei SLE-DP) zur PROFIBUS-Schnittstelle (X22).
Frequenz-/
Signal-
generator
24 V-Spannungsversorgung

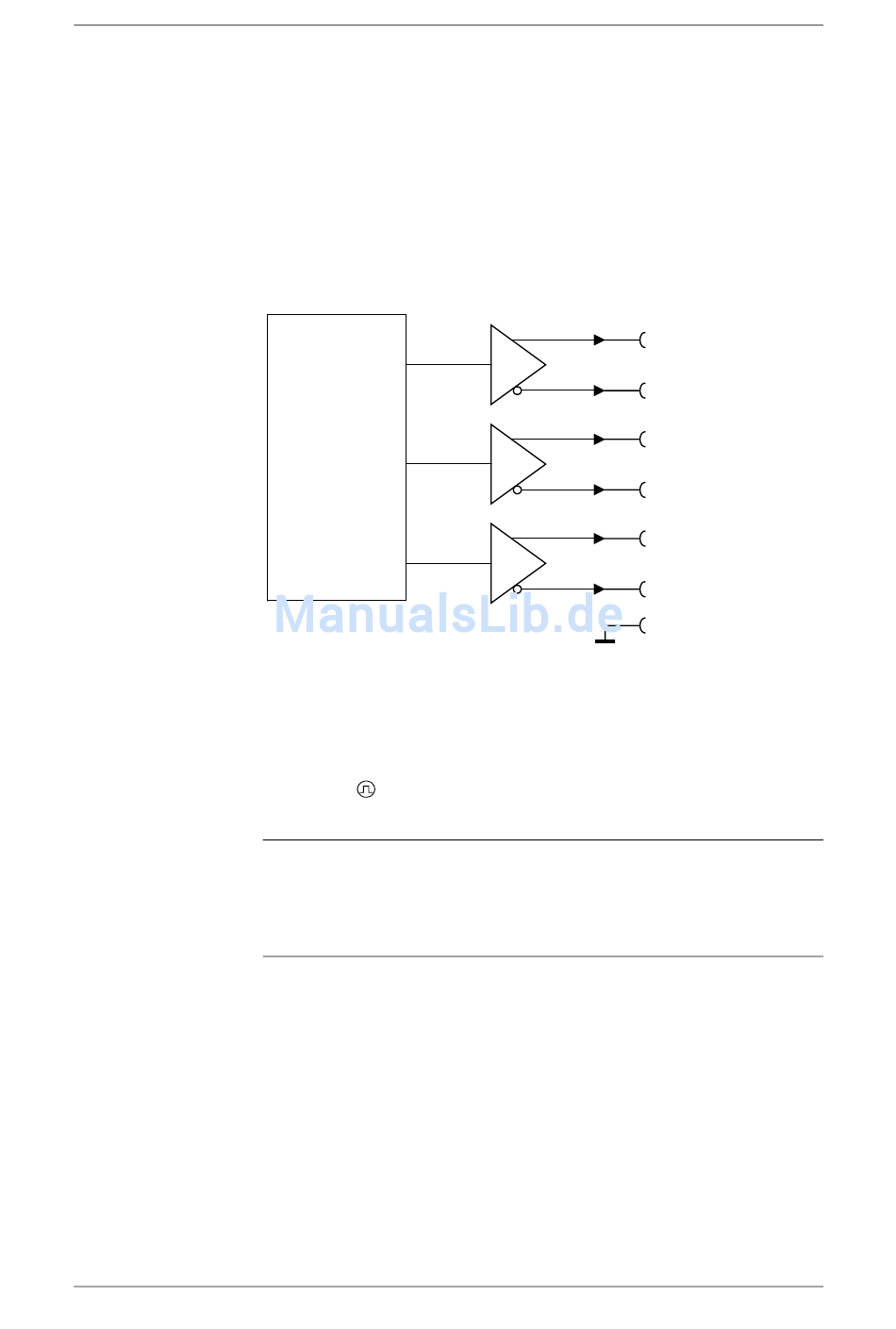

Bild 5-2 Prinzip der Ausgangsschaltung
Die Geberschnittstelle der Baugruppe SLE ist mit X2 bezeichnet. Die
Geberschnittstelle der Baugruppe SLE-DP ist zusätzlich zu der
Bezeichnung X21 noch mit "PULSE OUT" und folgendem Symbol
beschriftet:
Sowohl die Geberschnittstelle als auch die PROFIBUS-Schnittstelle
haben als Steckerhardware eine 9-polige Sub-D Buchse. Sie können
nur durch Beschriftung und Lage unterschieden werden (vgl. Bild 4-3).
Das Herstellen der richtigen Steckverbindung ist anlagenseitig
sicherzustellen.
SLE / SLE-DP – SIMOLINK-Encoder
galvanisch getrennt von
GWE-477 763 4070.76 J
Betriebsanleitung
1
A+
6
A−
3
B+
8
B−
2
Null+
7
Null−
9
GND
